690368170472

厂牌: WURTH

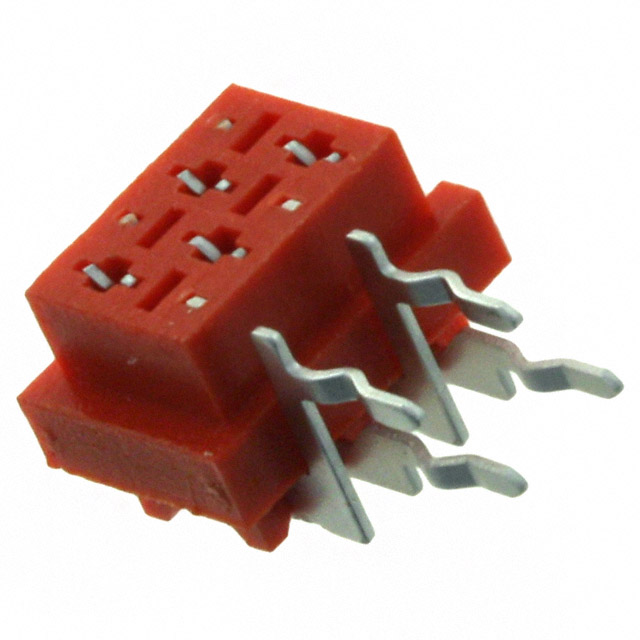

产品描述: Wurth Elektronik 1.27mm间距4p双排排母 板对板, 6903系列, 直角, 通孔安装
供应商型号: 732-1976-5-ND
供应商: Digi-Key
标准整包数: 1
WURTH 矩形连接器 - 针座 - 插座/母插口 690368170472

690368170472概述

    WR-MM Female Angled Connector 技术手册

    1. 产品简介


    WR-MM Female Angled Connector 是一种用于通用电子设备的连接器,采用无锁定和带极化设计。它具有四个引脚,中间引脚间距为3.81毫米,适用于广泛的电子应用场合。

    2. 技术参数


    | 参数 | 规格 | 单位 |
    |
    | 引脚数 | 4 | 个 |
    | 中间引脚间距 | 3.81 | mm |
    | 长度 L | 7.08 | mm |
    | 引脚间距(每排) | 2.54 | mm |
    | 端子材料 | 磷青铜
    | 接触材料镀层 | 哑光锡镀镍
    | 绝缘材料 | PBT
    | 绝缘材料阻燃等级 | UL94 V-0
    | 绝缘材料颜色 | 红色
    | 额定电流 | 1.5 | A |
    | 工作电压 | 250 | V |
    | 耐压 | 500 | V (AC, 1分钟) |
    | 接触电阻 | 10 | mΩ最大 |
    | 绝缘电阻 | 1000 | MΩ最小 |

    3. 产品特点和优势


    - 高可靠性:可承受高达250万次插拔,保证长期稳定运行。
    - 优良的电气性能:额定电流为1.5A,工作电压达到250V,确保高效传输。
    - 坚固耐用:使用磷青铜材质,表面采用哑光锡镀镍,提高耐腐蚀性。
    - 极化设计:防止错误插入,提高安全性和安装便利性。

    4. 应用案例和使用建议


    - 应用案例:适用于汽车电子控制、通信设备和消费电子产品等广泛领域。
    - 使用建议:
    - 安装:确保引脚与电路板上的孔对齐,避免过度弯折引脚。
    - 焊接:使用符合Sn-Pb或Pb-Free标准的焊接工艺。
    - 清洁:不推荐使用刷子进行清洁,以免损坏功能区域。


    5. 兼容性和支持


    - 兼容性:建议与同系列的Würth Elektronik产品配合使用,以保证最佳性能。
    - 支持:客户需要事先获得书面批准方可将该产品应用于高安全性要求的应用中。此外,厂商提供必要的技术支持,包括安装指导和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后接触不良 | 检查焊接点是否完整,确保焊料充分覆盖引脚。 |
    | 过度弯折引脚 | 重新安装时避免过度施力,按照正确的安装步骤操作。 |
    | 无法正常插拔 | 确保引脚间距正确,检查是否有异物卡住。 |

    7. 总结和推荐


    WR-MM Female Angled Connector 在高可靠性和耐用性方面表现出色,尤其适合于需要频繁插拔的场合。对于需要高电流和电压传输的应用,该产品也是一个理想的选择。由于其广泛的应用范围和强大的技术支持,我们强烈推荐使用该产品。
    该产品技术手册详细介绍了WR-MM Female Angled Connector 的规格、特点和使用注意事项。通过上述分析可以看出,该连接器在可靠性、电气性能和使用简便性等方面具备显著的优势,适合作为多种电子设备中的核心部件。

690368170472参数

参数
类型 Push-Pull,Receptacle
额定电流 1.5A
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 -
排数 2
间距-配接 2.54mm
颜色 红色
针脚数 4pin
安装方式 通孔安装
零件状态 在售
包装方式 管装

690368170472厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

690368170472数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 插座/母插口 WURTH 690368170472 690368170472数据手册

690368170472封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5635 ¥ 4.7616
10+ $ 0.5054 ¥ 4.271
100+ $ 0.4493 ¥ 3.7599
500+ $ 0.4025 ¥ 3.3683
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.76
直接购买
加入购物车
