63910815521CAB

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, WR-CAB 系列, 8 路, 美国线规 28 AWG
供应商型号: 1973372
供应商: 海外现货
标准整包数: 10

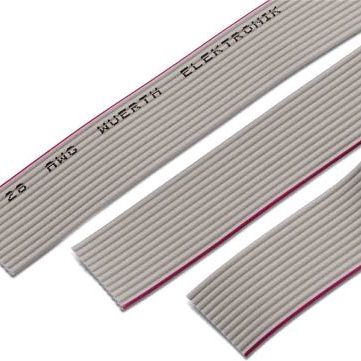

WURTH 扁平带状线缆 63910815521CAB

63910815521CAB概述

    WR-CAB Ribbon Flat Cable 技术手册

    1. 产品简介


    WR-CAB Ribbon Flat Cable(扁平柔性电缆) 是一种广泛应用于各种电子设备中的关键组件。这款电缆主要用于信号传输,具有良好的柔韧性,能够适应狭小的空间,并且可以承受反复弯曲而不损坏。它通常用于消费电子产品、工业控制设备以及一般电子设备等领域。

    2. 技术参数


    以下是WR-CAB Ribbon Flat Cable的主要技术规格:
    - 尺寸:
    - 端子间距(Pitch):1.27 mm
    - 长度(L):10.16 mm ± 0.15 mm
    - 端子到端子(中间)距离(Pin to Pin):8.89 mm ± 0.15 mm
    - 电气特性:
    - 额定电流(IR):1 A max.
    - 额定电压(VR):300 V (RMS)
    - 耐压(Withstanding Voltage):1 min 2000 V (AC) min.
    - 绝缘电阻(RISO):1 千米 100 MΩ min.
    - 信号延迟(Signal Delay):1 米 4.65 ns
    - 导体电阻(R):1 千米 237 Ω max.
    - 不平衡电容(Unbalanded Capacity):1 米 56 pF
    - 不平衡阻抗(Unbalanced Impedance):105 Ω
    - 不平衡电感(Unbalanced Inductance):1 米 1.45 µH
    - 机械特性:
    - 镀层:锡
    - 绝缘材料:PVC
    - 绝缘颜色:灰色,第一导体带有红色标记
    - 工作温度范围:-25°C 至 +105°C

    3. 产品特点和优势


    WR-CAB Ribbon Flat Cable 的独特功能和优势包括:
    - 高可靠性: 能够承受反复弯曲,适合在狭窄空间内安装。
    - 优异的电气性能: 包括低延迟、低阻抗和高绝缘电阻。
    - 符合环保标准: RoHS 和 REACH 认证,适用于多种行业。
    - 多样的长度选择: 以 1 米为单位包装,方便灵活选择所需长度。

    4. 应用案例和使用建议


    WR-CAB Ribbon Flat Cable 常见的应用场景包括:
    - 消费电子产品: 手机、平板电脑等内部连接线。
    - 工业控制设备: 自动化控制系统中的信号传输。
    - 通信设备: 数据传输和信号处理。
    使用建议:
    - 在设计电路时,需确保电缆的额定电压和电流不超过其最大值,以避免损坏。
    - 使用过程中避免直接暴露于高温环境中,确保操作温度不超出规定的范围。
    - 安装时要避免过度弯曲,以免影响使用寿命。

    5. 兼容性和支持


    WR-CAB Ribbon Flat Cable 可与其他 Würth Elektronik eiSos GmbH & Co. KG 的产品配合使用。该制造商提供全面的技术支持和售后服务,包括:
    - 技术支持: 通过电话或电子邮件提供专业技术支持。
    - 更换政策: 如有任何质量问题,可联系制造商进行咨询或更换。

    6. 常见问题与解决方案


    - 问题: 电缆弯曲后出现断裂。
    - 解决方案: 选择合适长度,避免不必要的弯曲;选择高质量的电缆材料。

    - 问题: 电缆过热导致损坏。
    - 解决方案: 检查工作环境温度,确保不超过电缆的最大允许温度。

    - 问题: 连接不稳定。
    - 解决方案: 确保正确安装和焊接,避免过度弯曲。

    7. 总结和推荐


    总体而言,WR-CAB Ribbon Flat Cable 是一款高性能的电子元器件,适用于多种电子设备中的信号传输需求。其高可靠性、优异的电气性能以及良好的兼容性使其在市场上具备较强的竞争力。因此,对于需要信号传输的设备来说,推荐使用此款电缆。

63910815521CAB参数

参数
长*宽*高 100cm(长度)*9.89mm(宽度)
零件状态 在售
包装方式 袋装

63910815521CAB厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

63910815521CAB数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 63910815521CAB 63910815521CAB数据手册

63910815521CAB封装设计

查看详情并下载
Symbol
Footprint
3D Model
