691348300012

产品分类:
厂牌: WURTH

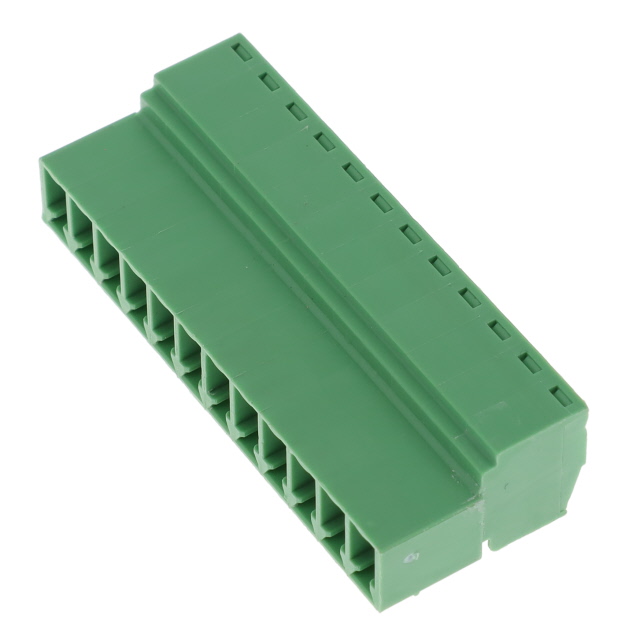

产品描述: Wurth Elektronik 3.81mm间距12p插拔式接线端子 反相插头, 3483系列, 1.6 kV 、 300 V 交流, 焊接, 绿色
供应商型号: BN-691348300012
供应商: 海外现货
标准整包数: 1

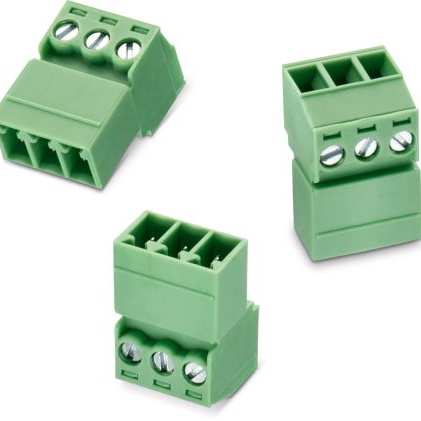

WURTH  691348300012

691348300012概述


    产品简介


    本技术手册介绍了Würth Elektronik eiSos GmbH & Co. KG公司的SERIE 3483系列逆插式垂直入线连接器。这类连接器主要用于通用电子产品,适用于需要高安全性和可靠性的电路设计。产品采用绿色环保设计,符合RoHS标准,能够满足各种工业及商业应用需求。

    技术参数


    | 参数 | 规格 |

    | 材料 | 绝缘体:PA 66 |
    燃烧等级:UL94-V0 |
    颜色:绿色 |
    | 接触材料 | 黄铜 |
    | 接触镀层 | 锡 |
    | 接触类型 | 冲压 |
    | 端子螺钉 | 钢锌镀层 |
    | 操作温度范围 | -40°C 至 115°C |
    | 认证 | cULus 认证 |
    | 电流额定值 | 8A |
    | 工作电压 | 300VAC |
    | 耐电压 | 1.6kV |
    | 接触电阻 | ≤20 mΩ |
    | 固态电线 | 30-14 AWG / 0.051-2.08 mm² |
    | 绞线 | 30-14 AWG / 0.051-2.08 mm² |
    | 扭矩 | 2.6Lb-In / 0.29Nm |
    | 焊锡 | 符合JEDEC无铅波峰焊接工艺 |

    产品特点和优势


    SERIE 3483系列逆插式垂直入线连接器具有以下几个显著特点和优势:
    - 可靠性高:符合RoHS标准,UL94-V0阻燃等级,确保长时间稳定运行。
    - 兼容性强:适合多种电线尺寸(30-14 AWG),并提供多种尺寸选择以适应不同应用场景。
    - 安全性高:经过严格测试,符合国际标准,可在严苛环境下稳定工作。
    - 维护方便:提供详细的清洁和存储指南,易于维护和管理。

    应用案例和使用建议


    该系列产品广泛应用于各种工业控制、运输信号、医疗设备等领域。例如,在船舶控制系统中,这种连接器可以确保信号传输的稳定性与可靠性。
    使用建议:
    1. 安装注意事项:避免对连接器施加过大的机械压力,以免造成损坏或变形。
    2. 清洁与维护:不建议使用水或清洁剂进行清洗,最好使用有机酸溶剂,以防止损害电镀层。
    3. 焊接:必须使用符合Würth Elektronik的技术焊锡规范的焊锡机,以保证焊接效果。

    兼容性和支持


    SERIE 3483系列逆插式垂直入线连接器为Würth Elektronik的产品,可与其他Würth Elektronik的同类产品配合使用。制造商提供了详尽的技术支持文档,帮助用户更好地了解产品的特性和使用方法。如果需要进一步的支持,可以通过内部销售人员获取帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决办法:
    1. 连接器接触不良
    - 原因:接触点受到污染或受损。
    - 解决方法:使用酒精棉签轻轻擦拭接触点,确保清洁。
    2. 无法正确焊接
    - 原因:焊接温度或时间不符合要求。
    - 解决方法:按照制造商的焊接规范调整焊接参数。
    3. 外观损坏
    - 原因:操作时施加了过大的力。
    - 解决方法:严格按照操作指南进行安装和拆卸。

    总结和推荐


    综上所述,SERIE 3483系列逆插式垂直入线连接器凭借其高可靠性、广泛的应用范围和易于维护的特点,非常适合需要高度可靠性的工业和商业应用场景。强烈推荐在需要高安全性和可靠性的项目中使用此产品。如果您需要进一步的技术支持或有其他特殊需求,建议联系Würth Elektronik的专业销售团队。

691348300012参数

参数
长*宽*高 46.6mm(长度)*11.1mm(宽度)
安装方式 导线安装
包装方式 散装

691348300012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691348300012数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691348300012 691348300012数据手册

691348300012封装设计

查看详情并下载
Symbol
Footprint
3D Model
