首页  >  产品百科  >  687612100002

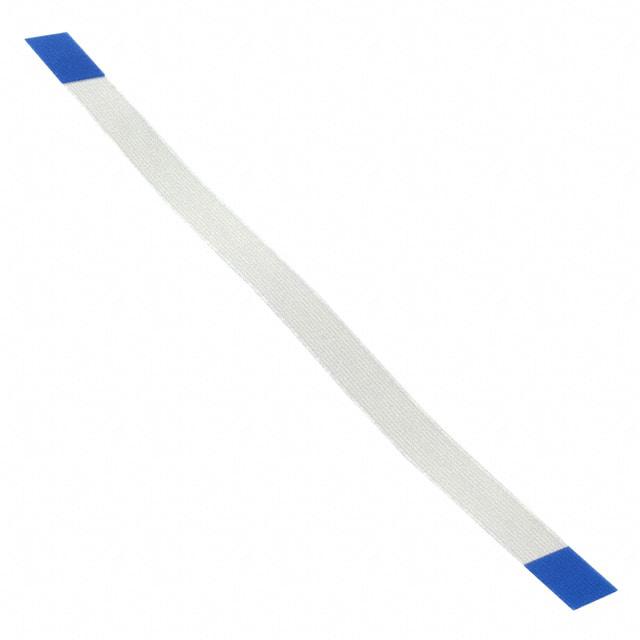

687612100002

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, 6876 系列, 12 路
供应商型号: ET-2520330
供应商: 海外现货
标准整包数: 1

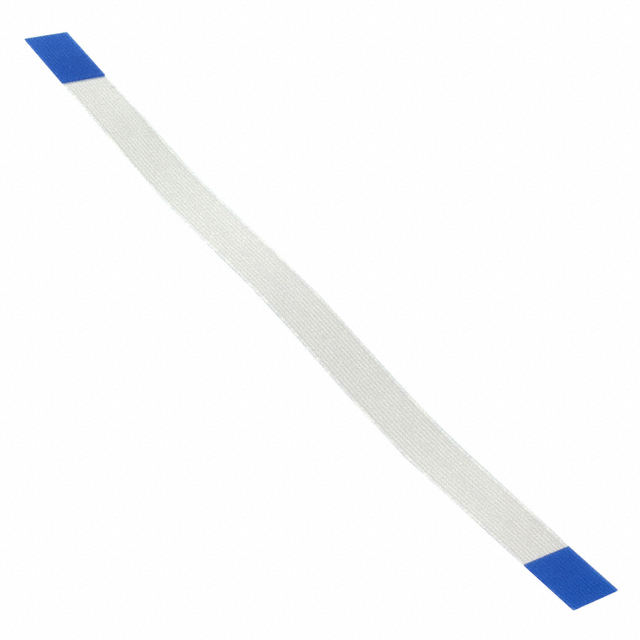

WURTH 扁平带状线缆 687612100002

687612100002概述

    WR-FFC Flat Flexible Cable 技术手册

    产品简介


    WR-FFC Flat Flexible Cable(扁平柔性电缆)是专门为通用电子设备设计和开发的产品。它具有12个引脚,间距为0.5毫米,适用于需要高灵活性和低厚度的应用场合。这种电缆广泛应用于消费电子产品、通信设备和计算机周边设备等领域,提供了高效、可靠的数据传输路径。

    技术参数


    - 基本尺寸:
    - 长度(L):100毫米(±3毫米)
    - 宽度(W):6.5毫米(±0.08毫米)
    - 引脚间距(P):0.5毫米(±0.05毫米)
    - 总引脚间距(Pt):5.5毫米(±0.08毫米)

    - 电气特性:
    - 工作电压:60伏
    - 额定电流:0.5安培(最大)
    - 绝缘电阻:1000兆欧/米(最小)
    - 耐压强度:交流500伏(1分钟内无击穿)
    - 导体电阻:1.4欧姆/米(最大)
    - 接触电阻:20毫欧(最大)
    - 机械特性:
    - 延展率:60%(最小)
    - 拉伸强度:35牛顿/平方毫米(最小)
    - 弯曲测试:180度20次(最小)
    - 磨损测试:10000次(最小)
    - 工作环境:
    - 工作温度范围:-30°C至+105°C
    - 高温耐受:110°C x 96小时
    - 湿气耐受:40°C,95%RH x 96小时

    产品特点和优势


    WR-FFC Flat Flexible Cable 采用了PET绝缘材料和铜镀锡接触材料,确保了其卓越的电气性能和耐用性。它的20次插拔寿命使得它能够在多种应用环境中长时间稳定运行。此外,其低导体电阻和低接触电阻保证了高效的信号传输能力。

    应用案例和使用建议


    WR-FFC Flat Flexible Cable 广泛应用于笔记本电脑、智能手机和平板电脑等便携式设备中,作为内部连接线使用。对于组装这类设备的工程师,我们建议在设计阶段就充分考虑电缆的安装空间和走线路径,以确保其最佳性能。此外,需要注意避免直接机械冲击和过度弯折,以防损坏。

    兼容性和支持


    WR-FFC Flat Flexible Cable 设计用于与Würth Elektronik eiSos GmbH & Co. KG的产品系列兼容。制造商提供详细的使用说明和技术支持,确保客户能够正确安装和使用该产品。

    常见问题与解决方案


    1. Q: 电缆弯曲后是否会损坏?
    - A: 在正常使用条件下,WR-FFC Flat Flexible Cable 可承受多次弯曲而不损坏。但如果超过其设计极限,可能会导致电缆损坏。因此,在安装时要避免锐角弯曲。
    2. Q: 如何判断电缆是否老化?
    - A: 如果发现电缆颜色变暗或出现裂纹,则可能已开始老化。在这种情况下,建议及时更换电缆以防止故障发生。

    总结和推荐


    WR-FFC Flat Flexible Cable 是一款性能优良的柔性电缆,适用于各种消费电子产品。它具备良好的电气特性和机械特性,能够满足大多数应用需求。强烈推荐使用该产品,特别是在需要高灵活性和低厚度的应用场景中。然而,考虑到其不适用于高安全标准的应用环境,请务必在设计和使用时注意相关警告和建议。

687612100002参数

参数
长*宽*高 100.08mm(长度)*6.5mm(宽度)
安装方式 压入式
零件状态 在售
包装方式 袋装

687612100002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687612100002数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 687612100002 687612100002数据手册

687612100002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8638 ¥ 32.649
10+ $ 3.4002 ¥ 28.7317
50+ $ 3.1259 ¥ 26.4143
100+ $ 2.8529 ¥ 24.1074
250+ $ 2.6033 ¥ 21.9982
库存: 11
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 32.64
