首页  >  产品百科  >  9775051360R

9775051360R

产品分类: 机架/存储/外壳
厂牌: WURTH

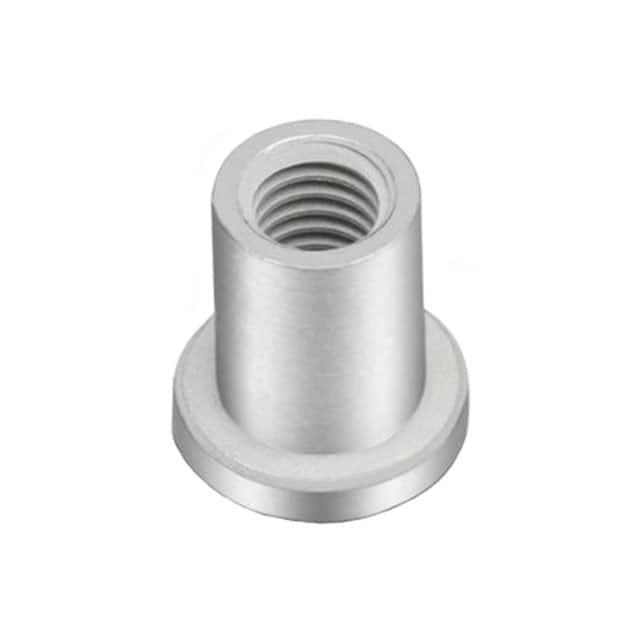

产品描述: Wurth Elektronik 钢圆体隔离柱, 6.1mm高
供应商型号: ET-2766312
供应商: 海外现货
标准整包数: 1
WURTH 机架/存储/外壳 9775051360R

9775051360R概述


    产品简介


    WA-SMSR SMT钢制垫片是一款专为通用电子设备设计的SMT(表面贴装技术)组件。该垫片采用内部螺纹设计,主要功能是在电子组装过程中提供机械支撑和平面度校正。这类产品广泛应用于通信设备、消费电子、工业控制等领域,是确保电路板平整度和增强连接可靠性的关键部件。

    技术参数


    - 尺寸:[mm]
    - 总长度:4.4 mm
    - 外径:6.2 mm
    - 高度:2.0 mm
    - 螺纹规格:M3
    - 内径:Ø ID 4.2 mm
    - 外径:Ø OD 6 mm
    - 推荐焊盘尺寸:O 4.4 mm (非电镀孔)
    - 引脚长度:G 5.1 mm
    - 焊接温度范围:150 °C 至 200 °C
    - 峰值焊接温度:≤ 260 °C
    - 工作温度范围:-55 °C 至 +150 °C
    - 存储条件:< 40 °C,湿度 < 75%
    - 通过RoHS认证

    产品特点和优势


    1. 高强度与稳定性:采用优质钢材制成,能承受较大的机械压力,适用于各种严苛的工业环境。
    2. 精准的螺纹规格:内螺纹尺寸精确,易于与其他标准螺母配合使用,保证安装后的稳定性。
    3. 适应广泛的焊接工艺:符合多种焊接工艺要求,如SMT回流焊,确保焊接质量。
    4. 高可靠性:良好的材料耐腐蚀性及高热稳定性,延长使用寿命。

    应用案例和使用建议


    应用场景
    - 通信基站设备
    - 消费电子设备
    - 工业自动化设备
    使用建议
    1. 在安装前检查产品外观,确认无损坏。
    2. 确保焊接区域干净,避免焊料污染。
    3. 使用适当的焊接温度和时间,防止过热导致产品损坏。

    兼容性和支持


    该产品具有广泛的兼容性,可与各种符合标准的螺母配合使用。厂商提供了详尽的技术文档和客户支持,包括技术咨询、故障排除等,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后出现松动 | 确认螺纹配合良好,必要时重新安装或调整紧固力 |
    | 焊接后发现孔洞 | 检查焊接过程是否规范,必要时更换焊接设备 |

    总结和推荐


    综上所述,WA-SMSR SMT钢制垫片是一款高性能的电子元件,具备高强度、稳定性好、适用范围广等特点。它非常适合于通信设备、消费电子和工业控制等领域的应用。我们强烈推荐在需要高可靠性和稳定性的场合使用此产品。

9775051360R参数

参数
长*宽*高 6.1mm(长度)*6.1mm(高度)
零件状态 在售
包装方式 卷带包装

9775051360R厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

9775051360R数据手册

厂牌 PDF简要描述 下载
WURTH 机架/存储/外壳 WURTH 9775051360R 9775051360R数据手册

9775051360R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5863 ¥ 14.0741
10+ $ 1.2821 ¥ 11.375
50+ $ 1.0898 ¥ 9.6697
100+ $ 1.0112 ¥ 8.9715
500+ $ 0.959 ¥ 8.5085
库存: 334
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.07
