65501710415301

产品分类: 同轴线缆
厂牌: WURTH
产品描述: Wurth Elektronik RG178/U同轴电缆, WR-CXASY系列, 152.4mm长, SMA母座转MCX公插, 50 Ω
供应商型号: 2053697
供应商: 海外现货
标准整包数: 10
WURTH 同轴线缆 65501710415301

65501710415301概述


    产品简介

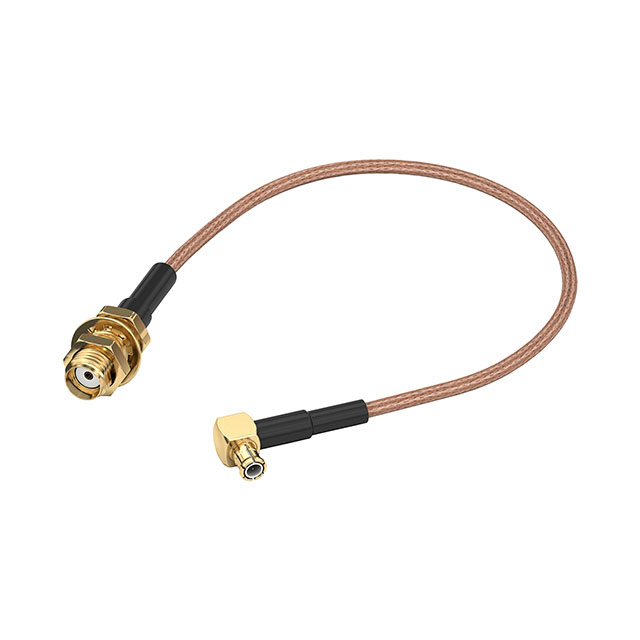

    产品名称:WR-CXASY SMA Bulkhead Jack to MCX Right Angle Plug
    产品类型:射频连接器,包括SMA直头母座和MCX直角插头,配有柔性电缆RG-178/U。
    主要功能:此组件用于一般电子设备,提供射频信号传输的功能,适用于广泛的电子设备如通信系统、测试仪器等。
    应用领域:广泛应用于无线通信设备、雷达系统、测试和测量仪器、数据通信系统等。

    技术参数


    - 电气特性:
    - 阻抗:50 Ω(DC至3 GHz)
    - 频率范围:DC至3 GHz
    - VSWR(驻波比):最大1.5
    - 插入损耗:最大0.83 dB(DC至3 GHz)
    - 绝缘电阻:最小1000 MΩ(在500 V DC下,持续120秒)
    - 耐受电压:750 V RMS(交流500 V,持续60秒)
    - 机械特性:
    - 连接中心触点的保持力(轴向):最小26.7 N(连接器类型1),最小10 N(连接器类型2)
    - 最大匹配循环次数:500次
    - 锁紧扭矩:推荐57 N·cm
    - 最小弯曲半径:10.2 mm
    - 电缆保持力:最小17.8 N
    - 尺寸:
    - 外螺纹尺寸:1/4-36UNS-2A
    - 长度:152.4 mm ±2 mm
    - 面板厚度:最大2.8 mm
    - 推荐面板开孔尺寸:直径6.5 mm ±0.05 mm

    产品特点和优势


    - 高性能射频连接:阻抗控制在50 Ω范围内,确保高频信号传输的稳定性。
    - 耐用性强:最大匹配循环次数达到500次,确保长期稳定运行。
    - 环境适应性高:工作温度范围为-55°C至+155°C,适用于极端环境条件。
    - 安全可靠:符合RoHS和REACH标准,确保无毒无害。
    - 兼容性好:可与大多数SMA和MCX接口兼容,易于集成到现有系统中。

    应用案例和使用建议


    应用案例:这款连接器广泛应用于无线通信设备、雷达系统、测试和测量仪器、数据通信系统等领域。
    使用建议:
    - 在高温或低温环境下使用时,注意检查连接器是否出现物理损坏或电气特性变化。
    - 使用过程中避免对连接器施加过大的力,以防止变形或损坏。
    - 清洗过程中避免使用刷子,以防变形或损伤。
    - 在进行焊接操作时,必须遵循焊料曲线规范,否则可能影响产品的可靠性。

    兼容性和支持


    - 兼容性:与大部分SMA和MCX接口兼容,适合多种不同类型的设备。
    - 支持:供应商提供详细的用户指南和技术支持服务,确保客户在使用过程中获得充分帮助。

    常见问题与解决方案


    - 问题1:连接不稳定
    - 解决方法:检查电缆和连接器的接触是否紧密,必要时重新焊接。
    - 问题2:插入损耗过高
    - 解决方法:确认连接器是否正确安装并保持良好接触,确保所有连接部分清洁无污物。
    - 问题3:工作温度异常
    - 解决方法:检查连接器是否在规定的温度范围内使用,如超出则需调整使用环境或更换更合适的产品。

    总结和推荐


    总结:
    - WR-CXASY SMA Bulkhead Jack to MCX Right Angle Plug是一款高性能的射频连接器,具有优秀的电气特性和机械特性。
    - 具备宽广的工作温度范围和高强度的耐用性,适用于各种复杂环境下的通信系统。
    - 供应商提供了详尽的技术文档和支持服务,使用户能够轻松集成和使用该产品。
    推荐:
    鉴于其优异的性能、广泛的适用性和完善的售后服务,强烈推荐在无线通信和测试测量系统中使用这款射频连接器。

65501710415301参数

参数
长*宽*高 152.4mm(长度)
包装方式 袋装

65501710415301厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

65501710415301数据手册

厂牌 PDF简要描述 下载
WURTH 同轴线缆 WURTH 65501710415301 65501710415301数据手册

65501710415301封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 272.7528
20+ ¥ 265.9345
100+ ¥ 235.2019
库存: 16
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 2727.52
