首页  >  产品百科  >  621106284621

621106284621

产品分类:
厂牌: WURTH
产品描述: 2mm间距6p双排排母, WR-PHD系列, 斜角
供应商型号: 732-621106284621TR-ND
供应商: Digi-Key
标准整包数: 750

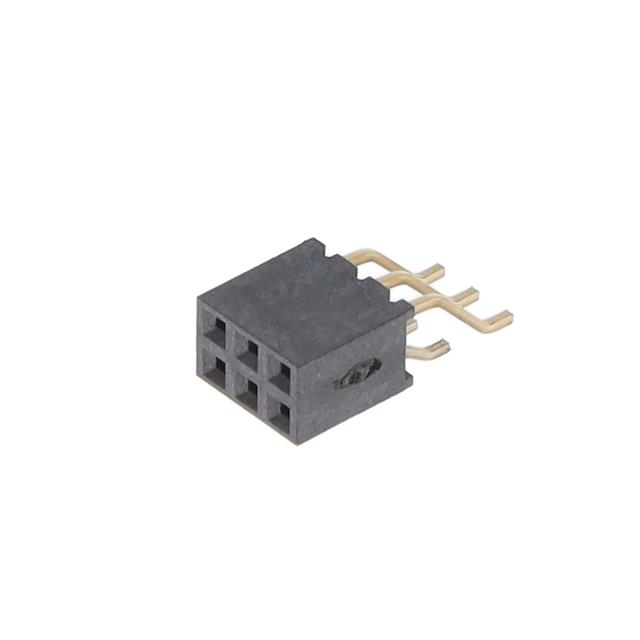

WURTH  621106284621

621106284621概述

    WR-PHD SMT Angled Dual Socket Header 技术手册

    产品简介

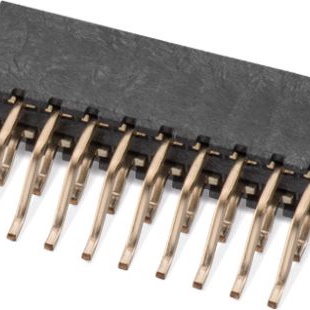

    WR-PHD SMT Angled Dual Socket Header 是一款专为通用电子设备设计的表面贴装(SMT)直角双排插座连接器。该产品包含6个引脚,每两个引脚之间的中心间距为2毫米(Pitch P)。这些连接器广泛应用于消费电子产品、通信设备、工业控制系统等领域。

    技术参数


    - 引脚数:6
    - 引脚到引脚中心间距(Pitch P):2 mm
    - 长度(L):6.4 mm
    - 耐久性:50 次循环
    - 绝缘材料:液晶聚合物(LCP),阻燃等级UL94 V-0
    - 接触材料:铜合金,镀金
    - 推荐焊盘图案:详细尺寸见附表
    - 引脚到引脚中间距离(pl):4 mm
    - 额定电流(IR):2 A
    - 工作电压:200 V (AC)
    - 耐压(Withstanding Voltage):1分钟内500 V (AC)
    - 接触电阻:最大20 mΩ
    - 绝缘电阻:最小1000 MΩ
    - 认证:符合RoHS标准、REACh标准、UL标准(E323964)

    产品特点和优势


    1. 高可靠性:WR-PHD SMT Angled Dual Socket Header 经过严格测试,确保在高频率下的可靠性和稳定性。
    2. 耐用性:提供50次插拔循环的耐久性,适合频繁使用的应用场景。
    3. 易于焊接:推荐焊盘图案方便焊锡操作,确保焊接质量。
    4. 良好的电气性能:低接触电阻和高绝缘电阻保证信号传输的稳定性和可靠性。
    5. 安全认证:符合多项国际标准认证,确保产品在不同领域的适用性。

    应用案例和使用建议


    - 消费电子:适用于笔记本电脑、智能手机等设备的内部连接。
    - 通信设备:可作为路由器、交换机等网络设备中的信号传输接口。
    - 工业控制:用于PLC控制器及其他工业自动化设备中。
    使用建议:
    - 在安装时,确保连接器与PCB上的焊盘精确对齐,以避免短路或断开连接的风险。
    - 在进行清洗操作时,尽量避免使用刷子,以防损伤功能区域。
    - 存储时注意保持包装密封,避免阳光直射和高温环境。

    兼容性和支持


    - WR-PHD SMT Angled Dual Socket Header 设计与Würth Elektronik的其他产品配套使用,可以保证较高的兼容性和可靠性。
    - 厂商提供全面的技术支持和售后维护服务,客户可通过官方联系方式获取帮助。

    常见问题与解决方案


    1. Q: 如何处理引脚变形?
    - A: 使用镊子小心调整,确保引脚恢复到正确位置。如情况严重,请联系技术支持。
    2. Q: 如何进行清洗操作?
    - A: 避免使用刷子清洗,推荐使用超声波清洗机或溶剂浸泡清洗,清洗后确保完全干燥。
    3. Q: 如何存储产品?
    - A: 确保产品存放在原始包装内,避免阳光直射和极端温度环境,最好在12个月内使用完毕。

    总结和推荐


    WR-PHD SMT Angled Dual Socket Header 是一款专为通用电子设备设计的高可靠性连接器,具有出色的电气性能和耐用性。该产品广泛适用于消费电子、通信设备和工业控制等领域。我们强烈推荐此款产品给需要高性能连接解决方案的用户。在使用过程中,请务必遵循相关的使用和存储建议,以充分发挥其性能并延长使用寿命。

621106284621参数

参数
通用封装 SMD,P=2mm,卧贴
应用等级 工业级
包装方式 卷带包装

621106284621厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

621106284621数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 621106284621 621106284621数据手册

621106284621封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ $ 1.1373 ¥ 9.5174
1500+ $ 1.053 ¥ 8.8124
库存: 750
起订量: 750 增量: 1
交货地:
最小起订量为:750
合计: ¥ 7138.05
