65503260515305

产品分类: 同轴线缆
厂牌: WURTH

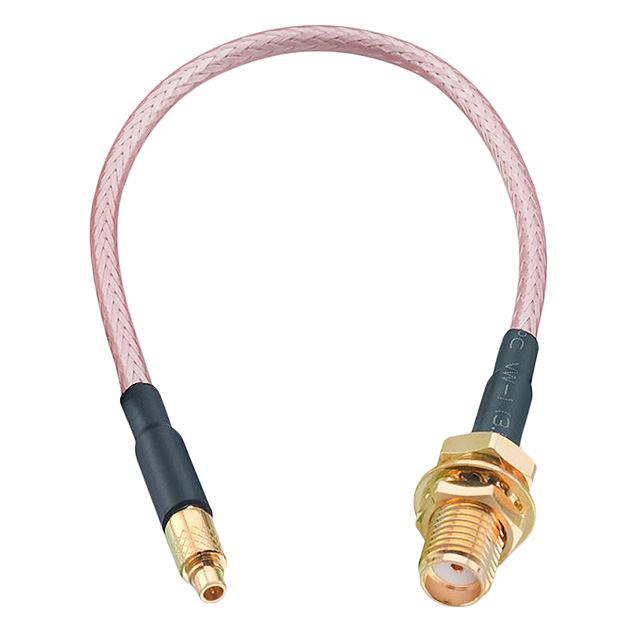

产品描述: Wurth Elektronik RG316同轴电缆, 152.4mm长, SMA母座转MMCX公插, 50 Ω
供应商型号: BN-65503260515305
供应商: 海外现货
标准整包数: 1

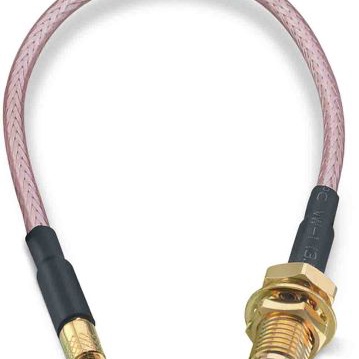

WURTH 同轴线缆 65503260515305

65503260515305概述

    WR-CXASY SMA Bulkhead Jack to MMCX Straight Plug 技术手册

    产品简介


    WR-CXASY 是一款由 Würth Elektronik eiSos GmbH & Co. KG 设计和开发的电子组件,主要用于一般电子设备。它由一根柔性同轴电缆(RG-316/U)和两个连接器组成:一个 SMA 插座端和一个 MMCX 直插式插头端。这种组合可以用于需要高频率信号传输的应用场合,例如无线通信系统、雷达系统等。

    技术参数


    以下是该组件的主要技术规格和性能参数:
    - 尺寸:
    - 连接器1和连接器2的外径分别为10.2 mm 和6.5 mm。
    - 长度(含连接器):8 mm。
    - 机械特性:
    - 推荐面板切割尺寸:6.5 ±0.05 mm。
    - 插拔力:连接器1和连接器2的最大插拔力分别为18 N 和6 N。
    - 最小弯曲半径:12.7 mm。
    - 电缆拉力强度:44.5 N。
    - 电气特性:
    - 频率范围:直流至6 GHz。
    - 阻抗:50 欧姆。
    - 回波损耗:最大值为1.5。
    - 插入损耗:最大值为0.7 dB。
    - 绝缘电阻:在500 V (DC)下120秒后最小值为1000 MΩ。
    - 耐压:500 V (RMS)。
    - 工作电压:170 V (RMS)。


    产品特点和优势


    - 高频性能:具有出色的高频性能,频率范围达到6 GHz,适合高精度信号传输应用。
    - 坚固耐用:采用金镀镍的高强度材料制造,能够承受高达500次插拔循环,确保长期可靠运行。
    - 宽温范围:能够在-55°C 至+155°C 的温度范围内稳定工作,适用于极端环境下的应用需求。
    - 灵活性:采用柔性电缆,方便安装和布线,尤其适用于空间有限的设计。
    - 低插入损耗:插入损耗仅为0.7 dB,保证了信号传输的高效率。

    应用案例和使用建议


    - 应用场景:适用于无线通信系统、雷达系统、医疗设备、工业控制系统等需要高频率信号传输的场合。
    - 使用建议:
    - 确保在操作过程中避免对连接器造成任何机械冲击。
    - 在焊接时应遵循 Würth Elektronik 的技术焊接规范,以保证最佳性能和可靠性。
    - 清洗和保养时应使用推荐的无有机酸清洁剂,并注意不要损坏连接器的敏感区域。
    - 安装时应遵循推荐的面板切割尺寸,以确保最佳配合效果。

    兼容性和支持


    - 兼容性:该组件专门设计与 Würth Elektronik eiSos GmbH & Co. KG 的其他连接器和工具配合使用,不建议与其他品牌的产品混用。
    - 支持:Würth Elektronik 提供全面的技术支持和售后保障,客户可随时联系销售工程师获取帮助。

    常见问题与解决方案


    - 问题1:如何正确清洁组件?
    - 解决方案:使用无有机酸的清洁剂,浸泡8至12小时,检查是否有腐蚀现象。使用刷子手动清洗时要轻柔,避免过度用力。
    - 问题2:插拔力过大怎么办?
    - 解决方案:确保按照推荐的扭矩进行插拔操作,使用专用工具辅助插拔。如需更换新组件,联系供应商。
    - 问题3:如何避免弯折电缆导致损坏?
    - 解决方案:保持电缆弯曲半径至少为12.7 mm,避免强力弯折。

    总结和推荐


    WR-CXASY SMA Bulkhead Jack to MMCX Straight Plug 是一款专为高频率信号传输而设计的高品质电子组件。其优异的性能、宽温范围和坚固耐用的特点使其成为众多应用场景的理想选择。推荐在无线通信系统、雷达系统及工业控制等领域使用此组件。为了确保最佳性能和使用寿命,建议用户在安装和使用过程中严格遵循手册中的指导和注意事项。

65503260515305参数

参数
长*宽*高 152.4mm(长度)
应用等级 工业级
零件状态 在售
包装方式 袋装

65503260515305厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

65503260515305数据手册

厂牌 PDF简要描述 下载
WURTH 同轴线缆 WURTH 65503260515305 65503260515305数据手册

65503260515305封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.5568 ¥ 269.1795
25+ $ 28.3987 ¥ 242.2409
50+ $ 26.499 ¥ 226.0365
100+ $ 24.6114 ¥ 209.9352
250+ $ 22.7238 ¥ 193.834
库存: 10
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 269.17
