686720100001

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, WR-FFC 系列, 20 路, 白色
供应商型号: 2520319
供应商: 海外现货
标准整包数: 1

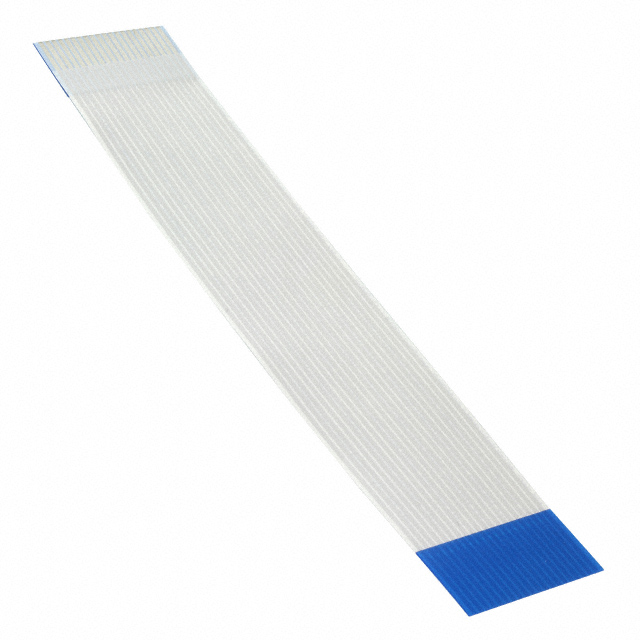

WURTH 扁平带状线缆 686720100001

686720100001概述

    WR-FFC Flat Flexible Cable: Technical Manual Overview

    1. 产品简介


    产品类型:
    WR-FFC Flat Flexible Cable(柔性扁平电缆)是一种设计用于通用电子设备的电子元件。这款产品具备高灵活性和轻薄特性,适用于各种电子设备内部连接需求。
    主要功能:
    - 高柔韧性:能够在紧凑的空间内进行复杂弯曲。
    - 低厚度:有助于减小设备体积。
    - 高可靠性:经过20万次插拔测试,确保长期稳定运行。
    - 安全性:通过了RoHS认证和REACH认证,符合环保要求。
    应用领域:
    - 消费电子产品
    - 通信设备
    - 计算机及外围设备
    - 仪器仪表
    - 工业控制设备

    2. 技术参数


    - 尺寸:
    - 长度 L: 100 mm ± 3 mm
    - 宽度 W: 21 mm ± 0.1 mm
    - 引脚数:20个
    - 引脚间距 P: 1 mm ± 0.08 mm
    - 引脚总长度 Pt: 19 mm ± 0.1 mm
    - 材料特性:
    - 绝缘材料:PET(聚酯,白色)
    - 带材材料:PET(聚酯,蓝色)
    - 接触材料:铜
    - 接触镀层:锡
    - 电气特性:
    - 额定电流:1 A max.
    - 工作电压:60 V
    - 绝缘电阻:≥ 1000 MΩ(在500V DC条件下)
    - 耐压:500 V(AC,持续1分钟无击穿)
    - 导体电阻:≤ 1.09 Ω/m
    - 接触电阻:≤ 20 mΩ
    - 机械特性:
    - 绝缘伸长率:≥ 60%
    - 拉伸强度:≥ 35 N/mm²
    - 弯曲试验:180° 20次最小
    - 磨损试验:10000次最小

    3. 产品特点和优势


    - 独特功能:
    - 高柔韧性和轻薄设计使得该产品能够适应各种复杂空间布局,便于组装。
    - 经过20万次插拔测试,确保长期稳定运行,适合高密度连接需求。
    - 符合RoHS和REACH标准,安全环保。
    - 市场竞争力:
    - 高品质材料保证了良好的电气性能和机械强度,延长了产品的使用寿命。
    - 具有优异的温度适应能力,可在-30°C到+105°C范围内正常工作。
    - 高可靠性,适合用于对安全性要求较高的场合。

    4. 应用案例和使用建议


    - 实际使用场景:
    - 手机和平板电脑内的连接器
    - 计算机硬盘接口
    - 汽车音响系统内的信号传输
    - 使用建议:
    - 使用前需确保操作环境温度不高于产品最大工作温度。
    - 在焊接过程中,必须遵守指定的焊料配置以确保良好的焊接效果。
    - 清洁和洗涤时要避免使用刷子,以防变形影响功能。
    - 产品应存储在干燥环境中,避免长时间暴露于阳光下,建议在12个月内使用。

    5. 兼容性和支持


    - 兼容性:
    - 与Würth Elektronik eiSos GmbH & Co. KG的产品配套使用效果最佳,但也可以与大多数标准电子元件配合使用。
    - 支持和维护:
    - 提供技术支持服务,详细的信息可以联系当地的销售代表。

    6. 常见问题与解决方案


    - 常见问题:
    - 问题1:产品如何存储?
    - 解决方案:请将产品存放在干燥且避免阳光直射的地方,推荐使用原始包装盒。
    - 问题2:焊接过程中出现问题怎么办?
    - 解决方案:务必按照技术手册中规定的焊料配置进行焊接,避免使用不符合规定的配置导致产品质量问题。
    - 问题3:清洁产品时需要注意什么?
    - 解决方案:清洗过程中应避免使用刷子,以免造成机械损伤。

    7. 总结和推荐


    - 综合评估:
    - WR-FFC Flat Flexible Cable凭借其高柔韧性、低厚度和卓越的电气性能,在消费电子产品、通信设备和工业控制系统等应用中表现出色。
    - 高可靠性及符合多项国际安全标准使其成为众多领域的理想选择。
    - 推荐使用:
    - 我们强烈推荐WR-FFC Flat Flexible Cable,尤其是在需要高可靠性和紧凑设计的应用场合。

686720100001参数

参数
长*宽*高 100.08mm(长度)*21mm(宽度)
安装方式 压入式
零件状态 在售
包装方式 袋装

686720100001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686720100001数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 686720100001 686720100001数据手册

686720100001封装设计

查看详情并下载
Symbol
Footprint
3D Model
