686610119001

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, 10 路
供应商型号: 3764791
供应商: 海外现货
标准整包数: 1
WURTH 扁平带状线缆 686610119001

686610119001概述

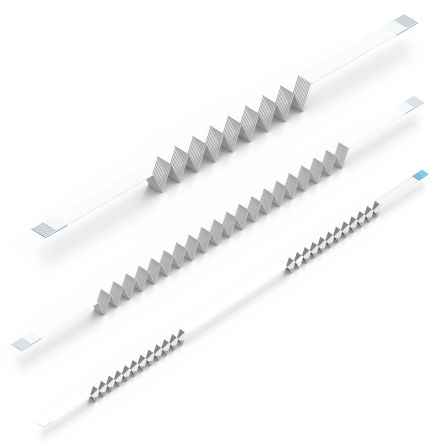

    WR-FFC Folding Flat Flexible Cable 1 x 19 Folds Technical Overview

    1. 产品简介


    WR-FFC Folding Flat Flexible Cable 1 x 19 Folds 是一款专为通用电子产品设计的柔性折叠扁平电缆。这款产品主要用于连接各种电子设备,适用于消费电子、工业控制、通信设备等多个领域。它通过独特的折叠结构,提供了高灵活性和可靠性,适用于空间受限的应用场景。

    2. 技术参数


    - 尺寸参数:
    - 长度(折叠):120 mm ±10mm
    - 长度(展开):200 mm ±10mm
    - 宽度:11 mm ±0.1mm
    - 引脚间距(Pitch):1 mm ±0.08mm
    - 总引脚间距(Pitch Total Pt):9 mm ±0.1mm
    - 引脚对引脚(中间)间距(Pin to Pin):9 mm ±0.1mm
    - 材料特性:
    - 绝缘材料:PET(白色)
    - 胶带材料:PET(蓝色)
    - 接触材料:铜
    - 接触镀层:锡
    - 电气特性:
    - 额定电流:1 A max.
    - 工作电压:60 V
    - 绝缘电阻:500 V (DC) 1000 MΩ min.
    - 承受电压:1 min 无击穿 500 V (AC)
    - 导体电阻:1.09 MΩ max.
    - 接触电阻:20 mΩ max.
    - 机械特性:
    - 绝缘伸长率:60 % min.
    - 拉伸强度:35 N/mm² min.
    - 弯曲测试:180° 20次 min.
    - 磨损测试:10000次 min.
    - 环境适应性:
    - 操作温度:-30°C 至 +105°C
    - 热稳定性:110°C x 96 HRS
    - 防潮性:40°C, 95% RH x 96 HRS

    3. 产品特点和优势


    - 高可靠性:经过严格的测试和认证,如RoHS和REACH合规性,确保长期稳定运行。
    - 高灵活性:折叠设计使其在空间受限的环境中表现优异。
    - 广泛的应用:适用于多种设备和系统,如消费电子、工业自动化和通信系统。
    - 易于集成:灵活的引脚间距和多样的尺寸规格,便于与其他电子组件配合使用。

    4. 应用案例和使用建议


    - 消费电子:适用于手机、平板电脑等便携设备的内部连接。
    - 工业自动化:在工厂自动化系统中,用于传感器和执行器之间的连接。
    - 通信设备:可应用于路由器、交换机等设备内部的信号传输。
    使用建议:
    - 确保在规定的操作温度范围内使用,避免过热导致的损坏。
    - 在安装过程中,注意不要过度弯曲或扭曲电缆,以免影响其使用寿命。
    - 在清洁过程中,避免使用刷子,以防止刮伤功能区域。

    5. 兼容性和支持


    - 兼容性:本产品设计用于与Würth Elektronik eiSos GmbH的其他部件配套使用,建议在其他品牌的产品中谨慎使用。
    - 技术支持:Würth Elektronik eiSos GmbH提供详尽的技术文档和支持,包括安装指南、测试报告等。如有需要,可以联系销售人员获取进一步的帮助。

    6. 常见问题与解决方案


    - 问题1:电缆断裂
    - 解决方法:检查安装过程是否有过度弯曲或应力,确保电缆在合理的弯折半径内。
    - 问题2:接触不良
    - 解决方法:确认焊接质量良好,引脚未氧化或受损。如果有必要,重新进行焊接处理。
    - 问题3:耐高温性能不佳
    - 解决方法:确保在规定的温度范围内使用,避免长时间暴露在极端环境下。

    7. 总结和推荐


    综上所述,WR-FFC Folding Flat Flexible Cable 1 x 19 Folds是一款功能强大、可靠性高的柔性折叠电缆。其广泛的适用范围和高性价比使其成为各类电子设备的理想选择。如果您需要在狭小空间内实现可靠连接,或者对柔韧性有较高要求的应用场合,这款产品将是一个非常不错的选择。我们强烈推荐您考虑使用这款产品。

686610119001参数

参数
零件状态 在售
包装方式 袋装

686610119001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686610119001数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 686610119001 686610119001数据手册

686610119001封装设计

查看详情并下载
Symbol
Footprint
3D Model
