首页  >  产品百科  >  691343410006

691343410006

产品分类:
厂牌: WURTH

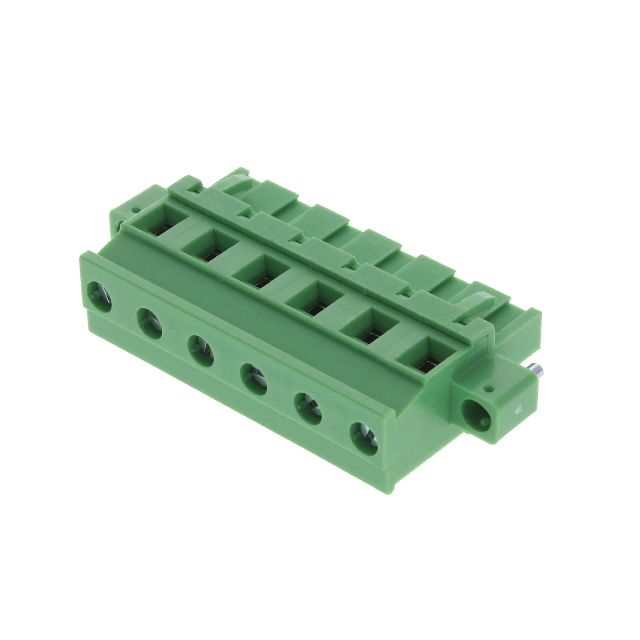

产品描述: Wurth Elektronik 7.62mm间距6p插拔式接线端子 插头, 3434系列, 1.6 kV 、 300 V 交流, 焊接, 绿色
供应商型号: BN-691343410006
供应商: 海外现货
标准整包数: 1

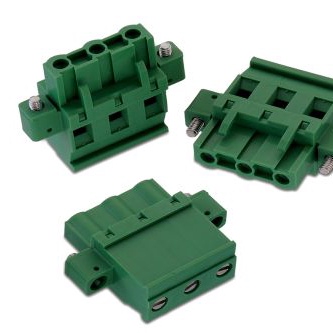

WURTH  691343410006

691343410006概述


    产品简介


    本技术手册介绍了型号为691 343 410 0xx的Würth Elektronik eiSos系列3434-7.62毫米水平电缆入口插头。这款插头配备有翻边和导线侧钩,适用于WR-TBL(焊接端子板)安装。它特别适合应用于通用电子产品中,特别是在需要高安全性和可靠性的军事、航空航天、核电控制、水下作业、交通运输、医疗等场合。

    技术参数


    - 尺寸与重量:详细尺寸信息如上表格所示。
    - 材料:绝缘体采用PA 66材质,颜色为绿色;金属外壳采用黄铜(CuZn),镀层为锌;端子螺丝采用钢,表面镀锌;导线保护罩采用PhBz,表面镀锡;翻边螺丝采用钢,规格为M2.5。
    - 环境适应性:工作温度范围为-40°C到+105°C,符合RoHS标准。
    - 电气特性:
    - 额定电流:15安培
    - 工作电压:300伏交流电
    - 耐压值:1.6千伏
    - 接触电阻:最大20毫欧姆
    - 机械特性:
    - 实心导线适用范围:24-12 AWG(0.205-3.31 mm²)
    - 绞合导线适用范围:24-12 AWG(0.205-3.31 mm²)
    - 扭矩:4.3 Lb-In(0.49 Nm)
    - 导线剥皮长度:6-7毫米
    - 螺丝规格:M3.0
    - 螺距:7.62毫米

    产品特点和优势


    该插头的主要优势在于其广泛的温度适应性和对恶劣环境的耐受能力。同时,它具备良好的接触稳定性和抗干扰性能,适用于各种工业和特种环境下的高可靠性需求。此外,其坚固耐用的设计使其能够承受一定程度的机械冲击,保证长期稳定运行。

    应用案例和使用建议


    应用案例
    该插头广泛应用于汽车控制系统、列车控制系统、船舶控制系统、灾害预防系统、医疗设备和公共信息系统等领域。例如,在某些船舶控制系统中,需要使用该插头来确保系统的稳定连接,防止因电气连接不良导致的故障。
    使用建议
    1. 安装位置:应避免安装在易受到直接机械冲击的位置,例如重叠的电路板区域。
    2. 温度控制:保持工作环境温度在规定的范围内,特别是在极端环境下。
    3. 清洁保养:定期清洁以防止积累灰尘和污染物,但避免使用有机酸类清洁剂,以免损坏插头。
    4. 存储条件:存储时应存放在干燥、通风的环境中,且最好在12个月内使用,以保证100%的可焊性。

    兼容性和支持


    该插头设计与Würth Elektronik eiSos的其他产品和工具兼容,但不建议与其他品牌的产品一起使用,以免影响可靠性。对于产品相关技术支持和售后服务,用户可以通过联系场外销售工程师或内部销售人员获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头出现接触不良 | 检查导线的剥皮长度是否符合规定,重新焊接连接点。 |
    | 插头在高温环境中失效 | 确保插头的工作温度在-40°C到+105°C范围内。 |
    | 插头外观受损 | 更换新的插头,因为外部损伤可能影响内部连接。 |

    总结和推荐


    综上所述,该插头以其广泛的温度适应性、高可靠性、耐用性等特点,非常适合在高安全性要求的应用场合中使用。然而,为了确保最佳性能和使用寿命,用户需要严格遵守安装和维护指南。因此,强烈推荐在关键应用场合中使用该产品。

691343410006参数

参数
长*宽*高 50.5mm(长度)*26.25mm(宽度)
安装方式 导线安装
包装方式 散装

691343410006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691343410006数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691343410006 691343410006数据手册

691343410006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 9.3291 ¥ 79.5772
50+ $ 8.7604 ¥ 74.7262
100+ $ 8.0102 ¥ 68.327
400+ $ 6.4977 ¥ 55.4254
库存: 25
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 795.77
