首页  >  产品百科  >  65503503230505

65503503230505

产品分类: 同轴线缆
厂牌: WURTH
产品描述: Wurth Elektronik RG316同轴电缆, 304.8mm长, SMA公插转SMA母座, 50 Ω, 白色
供应商型号: 1810086
供应商: 海外现货
标准整包数: 1

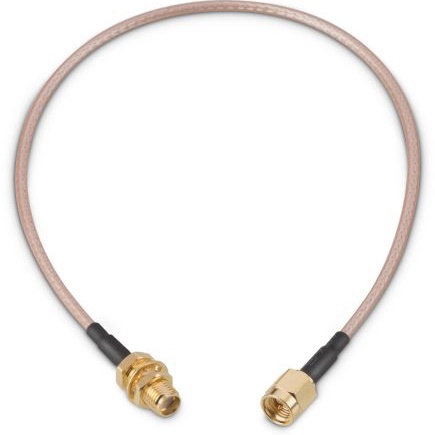

WURTH 同轴线缆 65503503230505

65503503230505概述

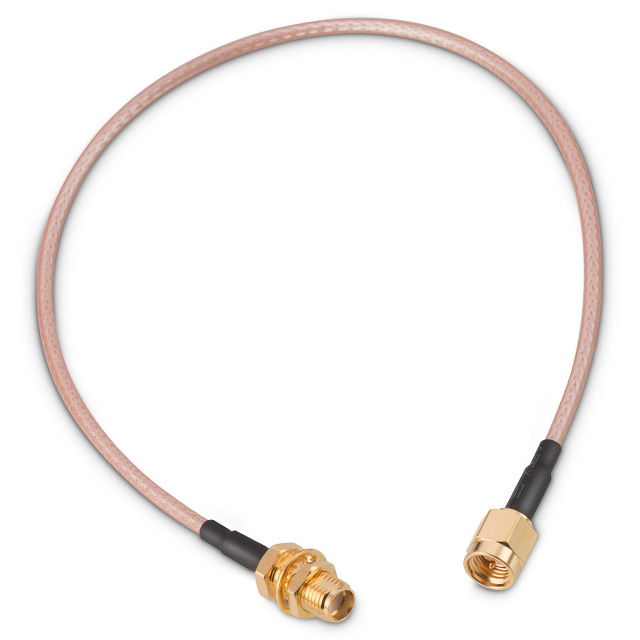

    SMA Straight Plug to SMA Straight Bulkhead Jack on Flexible Cable

    产品简介


    这款由Würth Elektronik eiSos GmbH & Co. KG开发的产品是一款SMA直插式插头到SMA直插式面板插座的柔性电缆组件。主要适用于各种通用电子设备,如通信设备、射频装置、无线通讯系统等。该产品符合RoHS标准,具有较高的稳定性和可靠性。

    技术参数


    - 电缆属性
    - 电缆类型:RG-316/U
    - 外径:2.49 mm
    - 绝缘材料:聚四氟乙烯(PTFE)
    - 中心导体材料:黄铜镀金(最小厚度为0.76μm,底镍)
    - 连接器属性
    - 接触件材料:铍青铜镀金(最小厚度为0.76μm,底镍)
    - 防护罩材料:编织网
    - 连接器接口:MIL-STD-348
    - 频率范围:DC~6 GHz
    - 特性阻抗:50 Ω
    - 插入损耗:最大1.2 dB(DC~6 GHz)
    - 电压驻波比(VSWR):最大1.5(DC~6 GHz)
    - 机械属性
    - 工作温度范围:-55°C至+165°C
    - 弯曲半径:最小12.7 mm
    - 包装单元:每包10个

    产品特点和优势


    - 高可靠性:频率范围广(DC~6 GHz),插损低(最大1.2 dB),满足各类高要求应用场景。
    - 宽工作温度范围:可承受极端温度(-55°C至+165°C),适合恶劣环境下的使用。
    - 高强度接触点:中心导体采用黄铜镀金设计,确保长期使用中的可靠性。
    - 耐用性和稳定性:符合MIL-STD-348标准,具有高强度的连接件,能够经受住反复插拔和震动。

    应用案例和使用建议


    - 通信设备:可应用于无线基站、卫星通讯等高频信号传输场景。
    - 工业自动化:适用于工业控制系统的信号传输,需保证信号的稳定性。
    - 医疗设备:适用于需要高频信号传输的医疗成像设备,确保信号的准确性和连续性。
    使用建议:
    - 在安装过程中,注意弯曲半径不能低于12.7 mm,以避免对电缆造成损坏。
    - 确保连接处无水汽侵入,以免引起内部腐蚀。
    - 使用过程中应避免过度弯曲和机械冲击,防止损坏内部结构。

    兼容性和支持


    该产品已通过MIL-STD-348标准认证,可以与其他SMA接口的设备进行兼容。Würth Elektronik eiSos GmbH & Co. KG提供详尽的技术支持和服务,包括产品文档下载、售后咨询及故障排查服务。

    常见问题与解决方案


    1. 问题:连接时出现信号干扰
    - 解决方案:检查连接器是否完全插入到位,确保接触良好;检查屏蔽层是否完好无损,以防止外部电磁干扰。

    2. 问题:工作温度超出范围导致性能下降
    - 解决方案:请将设备保持在规定的温度范围内运行,以避免高温或低温对设备的影响。

    总结和推荐


    综上所述,该款SMA直插式插头到SMA直插式面板插座的柔性电缆组件具有极高的可靠性和广泛的应用范围。适用于多种高要求的电子设备。强烈推荐使用,特别是在需要高频信号传输的场合。同时,请务必遵循制造商提供的所有使用说明和警告,以确保安全和最佳性能。

65503503230505参数

参数
长*宽*高 304.8mm(长度)
零件状态 在售
包装方式 袋装

65503503230505厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

65503503230505数据手册

厂牌 PDF简要描述 下载
WURTH 同轴线缆 WURTH 65503503230505 65503503230505数据手册

65503503230505封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 208.3296
3+ ¥ 159.7425
5+ ¥ 156.3206
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 208.32
直接购买
加入购物车
