636207100250

产品分类: 同轴线缆
厂牌: WURTH

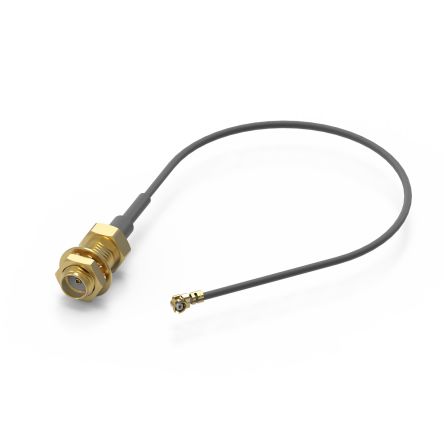

产品描述: Wurth Elektronik 同轴电缆, 250mm长, SMA母座转UMRF公插, 50 Ω, 黑色
供应商型号: 732-636207100250-ND
供应商: Digi-Key
标准整包数: 1
WURTH 同轴线缆 636207100250

636207100250概述

    WR-UMRF SMA Bulkhead Jack to UMRF Right Angle Plug 技术手册

    产品简介


    WR-UMRF SMA Bulkhead Jack到UMRF Right Angle Plug是一款专为通用电子产品设计的同轴电缆连接器。其主要用于无线电通信、雷达系统和测试设备等领域,为高频率信号传输提供可靠的连接解决方案。产品具有良好的电气特性和机械特性,能够满足各种应用需求。

    技术参数


    - 尺寸:
    - 连接器1和连接器2的O型环直径:6.5 mm
    - 8个六角头螺栓,孔径:2 mm
    - 平面宽度:5.85 mm
    - 长度:11.4 mm
    - 螺纹:1/4-36UNS-2A
    - 电缆长度:
    - 标称长度:250 mm,公差:±2 mm
    - 面板厚度:
    - 最大值:2.8 mm
    - 面板切口:
    - 规格:6 mm(公差:±0.05 mm)
    - 额定温度范围:
    - -40°C 至 +90°C
    - 阻抗:
    - 50 Ω(直流至6 GHz)
    - 电压驻波比(VSWR):
    - 最大值:1.6(直流至6 GHz)
    - 插入损耗:
    - 最大值:1.73 dB(直流至6 GHz)
    - 绝缘电阻:
    - 最小值:500 MΩ(施加100 V直流电,持续120秒)
    - 耐压:
    - 最小值:200 V(交流,60秒)

    产品特点和优势


    - 高性能材料: 使用PTFE、铍铜、磷青铜等高耐久材料,确保长期稳定性和可靠性。
    - 宽温域操作: 支持-40°C至+90°C的工作温度范围,适用于极端环境。
    - 优秀的电气特性: 高阻抗和低插入损耗确保信号传输质量。
    - 耐用设计: 具有500次插拔循环寿命,保证长久使用。
    - 高防护等级: 防尘防水,适合户外和恶劣环境应用。

    应用案例和使用建议


    - 无线通信: 用于无线电台、卫星通讯设备中,确保稳定的信号传输。
    - 雷达系统: 用于航空雷达系统的信号传输,满足高频率和高可靠性的要求。
    - 测试设备: 在射频测试仪器中作为连接接口,确保信号质量和测试精度。
    使用建议:
    - 在组装过程中,务必使用正确的工具和方法进行焊接,以避免损坏连接器。
    - 清洗时避免使用刷子,以免变形功能相关区域。
    - 在涂层或灌封之前,建议手动检查以确保完整性。

    兼容性和支持


    - 兼容性: 该产品可与其他标准SMA和UMRF连接器兼容。
    - 厂商支持: Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持和售后服务,包括PPAP批准、故障排查和使用寿命咨询。

    常见问题与解决方案


    - Q: 插拔次数减少?
    - A: 检查是否有不当的操作或过度力矩导致磨损。
    - Q: 信号衰减严重?
    - A: 确保所有连接均正确无误,且焊接点符合规范。
    - Q: 环境温度异常引起问题?
    - A: 请确认产品是否在指定温度范围内使用,并采取适当的热管理措施。

    总结和推荐


    该WR-UMRF SMA Bulkhead Jack到UMRF Right Angle Plug是一款性能卓越、适应性强的同轴电缆连接器。其独特的设计和优异的电气特性使其成为无线电通信、雷达系统和测试设备的理想选择。推荐在需要高可靠性和长寿命的应用场景中使用。如果您需要更多技术支持或具体应用指导,建议联系Würth Elektronik eiSos GmbH & Co. KG的技术支持团队。

636207100250参数

参数
长*宽*高 250mm(长度)
包装方式 袋装

636207100250厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

636207100250数据手册

厂牌 PDF简要描述 下载
WURTH 同轴线缆 WURTH 636207100250 636207100250数据手册

636207100250封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.3508 ¥ 95.9143
10+ $ 10.167 ¥ 85.0854
100+ $ 9.7082 ¥ 81.2454
250+ $ 9.2496 ¥ 77.4072
500+ $ 8.79 ¥ 73.5613
1000+ $ 7.8718 ¥ 65.8771
库存: 24
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 95.91
