65503503615308

产品分类: 同轴线缆
厂牌: WURTH
产品描述: Wurth Elektronik 同轴电缆, 152.4mm长, SMA公插转SMA公插, 50 Ω, 白色
供应商型号: 1809974
供应商: 海外现货
标准整包数: 10
WURTH 同轴线缆 65503503615308

65503503615308概述


    产品简介


    产品类型与主要功能

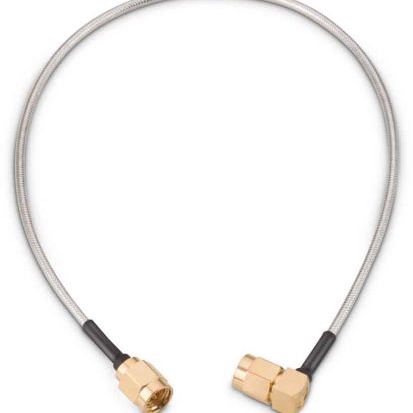

    Würth Elektronik eiSos GmbH & Co. KG 生产的 SMA Straight Plug 到 SMA Right Angle Plug 手弯电缆组件(型号:65503503615308)是一种专为一般电子设备设计的射频连接器。这款产品采用高性能材料制成,具备高阻抗稳定性、低插入损耗等特点,适用于各种电子设备之间的信号传输。
    应用领域
    这种类型的连接器广泛应用于通信设备、测试仪器、雷达系统等领域。其典型应用包括无线通信系统、卫星通讯、射频模块以及需要高可靠性和稳定性的电子设备。

    技术参数


    尺寸与基本特性
    - 连接器类型:SMA直型插头到SMA直角型插头
    - 电缆类型:手弯电缆
    - 长度:152.4毫米
    - 外径:2.15毫米
    - 阻抗:50欧姆(直流至18 GHz)
    - 工作温度范围:-65°C 至 +165°C
    电气特性
    - 频率范围:直流至18 GHz
    - VSWR(驻波比):最大1.5(直流至18 GHz)
    - 插入损耗:最大0.87 dB(直流至18 GHz)
    - 绝缘电阻:最小5000兆欧(500伏直流电,120秒)
    - 耐压:最小750伏交流电(500伏直流电,60秒)

    产品特点和优势


    独特功能
    - 高温稳定性:工作温度范围宽,能够适应极端环境条件。
    - 高可靠性:多次插拔寿命可达500次,确保长期稳定工作。
    - 优异的阻抗匹配:最大VSWR值为1.5,保证信号传输的低损耗。
    - 良好的机械强度:中心触点轴向保持力大于26.7牛顿,抗机械冲击能力强。
    市场竞争力
    该产品凭借其独特的高温稳定性、高可靠性以及优异的阻抗匹配能力,在市场上具有较强的竞争力。它不仅适用于一般电子设备,还适用于对信号传输质量要求较高的应用场合。

    应用案例和使用建议


    应用案例
    本产品被广泛应用于无线通信系统和雷达系统中,例如基站天线、测试仪器、医疗设备以及航空航天领域的传感器接口。这些应用均对连接器的性能提出了较高的要求。
    使用建议
    - 在安装过程中要特别注意避免损坏或刮伤连接器,尤其是接触部位。
    - 安装时应注意适当的扭矩,以确保良好的电气连接。
    - 在极端环境下使用时,需考虑防护措施,如防潮、防晒等。

    兼容性和支持


    兼容性
    此产品与Würth Elektronik eiSos GmbH & Co. KG提供的其他产品兼容,包括相关工具和配套件。使用时应确保连接器与相应的产品配合良好。
    支持与维护
    厂商提供了一系列的技术支持和售后服务,包括产品培训、故障排查以及定期更新的产品信息。用户可访问官方网站下载最新的产品资料和技术文档。

    常见问题与解决方案


    常见问题及解决方法
    1. 信号干扰严重
    - 解决方法:检查连接器是否完全正确安装,确认没有松动或接触不良的情况。
    2. 产品过热
    - 解决方法:检查是否超出了产品的工作温度范围,必要时采取适当的散热措施。
    3. 信号衰减大
    - 解决方法:检查电缆是否受损,确保连接器和电缆之间没有不良接触。

    总结和推荐


    产品评估
    总体而言,这款SMA Straight Plug到SMA Right Angle Plug手弯电缆组件具备优秀的性能和可靠性。其出色的阻抗匹配能力和高温稳定性使其成为通信和雷达系统的理想选择。建议在适用的应用环境中积极考虑使用该产品。
    推荐意见
    强烈推荐使用该产品,尤其是在需要高可靠性和优良信号传输性能的应用场合。

65503503615308参数

参数
长*宽*高 152.4mm(长度)
零件状态 在售
包装方式 散装,袋装

65503503615308厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

65503503615308数据手册

厂牌 PDF简要描述 下载
WURTH 同轴线缆 WURTH 65503503615308 65503503615308数据手册

65503503615308封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 154.0275
50+ ¥ 140.0957
库存: 21
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1540.27
