686124148922

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距24p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, 焊接
供应商型号: 1225135
供应商: 海外现货
标准整包数: 5

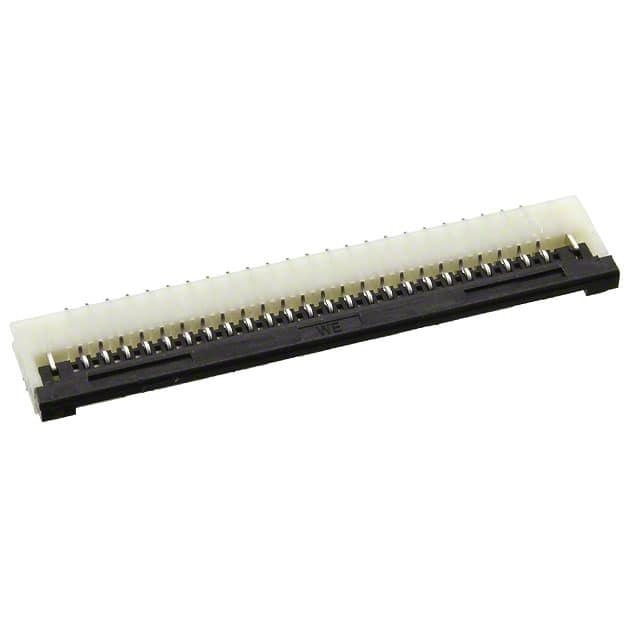

WURTH FFC/FPC连接器 686124148922

686124148922概述

    WR-FPC SMT ZIF Horizontal Hinge Technical Overview

    1. 产品简介


    WR-FPC SMT ZIF Horizontal Hinge(型号:686124148922)是一种适用于通用电子设备的柔性印刷电路板(FPC)连接器。该连接器采用表面贴装技术(SMT),并提供零插入力(ZIF)设计,使得装配过程更加便捷。这类连接器广泛应用于消费电子产品、通信设备及各种便携式设备中。

    2. 技术参数


    - 尺寸:
    - L(长度):28.6 mm ± 0.15 mm
    - Pl(中间引脚间距):23 mm ± 0.10 mm
    - h(高度):0.1 mm +0.10 mm
    - L1(另一种长度):25.1 mm ± 0.05 mm
    - 针数:24
    - 电气特性:
    - 推荐焊盘图案:
    - pl(焊盘间距):23 mm ± 0.05 mm
    - 其他详细尺寸请参考数据表
    - 载体带规格:
    - 尺寸范围:160 mm 到 400 mm
    - 胶带宽度:44 mm
    - 重新流焊接配置:
    - 预热温度:150 °C 至 200 °C
    - 液相温度:217 °C
    - 峰值温度:不超过260 °C(具体取决于封装厚度)
    - 材料:
    - 绝缘材料:PA6T,阻燃等级UL94 V-0
    - 活动件材料:PA6T,阻燃等级UL94 V-0
    - 触点材料:磷青铜
    - 触点镀层:120 µ" 锡过 50 µ" 镍
    - 工作环境:
    - 工作温度范围:-40 °C 至 +105 °C
    - 其他认证:
    - RoHS合规
    - REACH合规
    - 卤素自由
    - UL认证(编号:E323964)

    3. 产品特点和优势


    - 高耐用性:能够承受高达2000次插拔循环,确保长期稳定可靠。
    - 精确匹配:零插入力(ZIF)设计,提供精准的电气接触和可靠的机械连接。
    - 安全可靠:符合多项国际标准,包括RoHS、REACH等。
    - 灵活安装:适应各种不同的装配要求,简化生产流程。

    4. 应用案例和使用建议


    - 应用实例:在智能手机和平板电脑中用于柔性印刷电路板的连接,确保高效的数据传输和信号传递。
    - 使用建议:
    - 在焊接过程中遵循推荐的焊接配置,以确保最佳的连接可靠性。
    - 在储存和运输期间避免长时间暴露于阳光下,防止组件老化。
    - 清洁和清洗时,避免使用刷子,以减少对功能区域的变形风险。
    - 进行封胶或涂层后,进行手动检查,以避免由于材料收缩或膨胀导致的潜在问题。

    5. 兼容性和支持


    - 兼容性:与Würth Elektronik的对应产品和工具兼容,建议仅使用这些产品以确保兼容性和可靠性。
    - 支持服务:厂商提供了详尽的资料,包括技术手册、焊接配置指南和处理建议,确保客户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - 问题一:焊接过程中出现焊锡不足或短路。
    - 解决方法:确认焊接温度和时间严格遵循推荐配置。
    - 问题二:连接器寿命低于预期。
    - 解决方法:检查操作条件是否符合推荐规范,避免过度操作以减少磨损。
    - 问题三:无法获得足够的电气接触。
    - 解决方法:确保焊盘图案准确无误,并检查是否有灰尘或其他污染物影响接触。

    7. 总结和推荐


    综上所述,WR-FPC SMT ZIF Horizontal Hinge 连接器凭借其高耐用性、精准匹配和安全性,成为一种理想的选择,特别适用于需要可靠数据传输和信号传递的消费电子和通信设备。厂商提供的全方位支持和服务进一步增强了产品的实用性和可靠性。因此,强烈推荐此款连接器用于各种电子设备的设计中。

686124148922参数

参数
连接器/触头类型 底部
板上高度 2.2mm
触头镀层
间距 1mm
扁平柔性类型 FFC,FPC
针脚数 24pin
外壳颜色 乳白色
端接 焊盘
额定电流 1A
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

686124148922厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686124148922数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 686124148922 686124148922数据手册

686124148922封装设计

查看详情并下载
Symbol
Footprint
3D Model
