686112183822

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距12p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, SMT
供应商型号: 2749028
供应商: 海外现货
标准整包数: 1

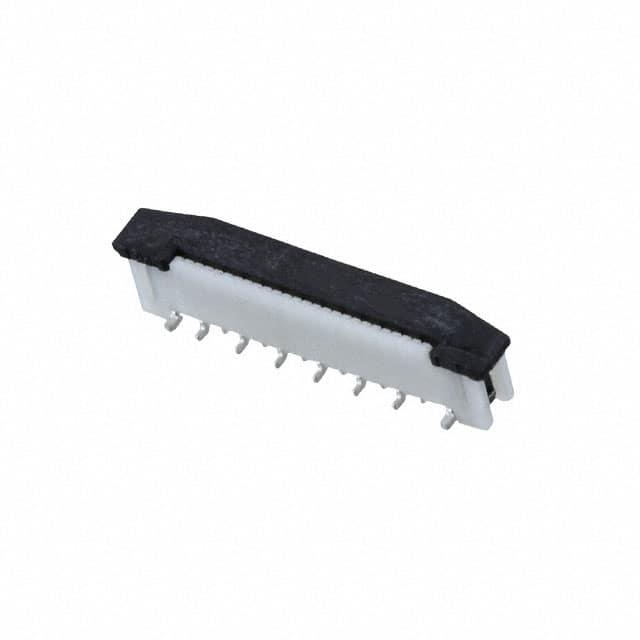

WURTH FFC/FPC连接器 686112183822

686112183822概述

    WR-FPC SMT ZIF Vertical Technical Manual

    1. 产品简介


    WR-FPC SMT ZIF垂直插座是一款专为通用电子产品设计的电子元器件。它采用零插入力(ZIF)连接技术,主要功能是在柔性印刷电路板(FPC)与主板之间提供可靠的连接。这种连接方式无需焊接,使得更换和维修更加方便快捷。适用于多种消费电子、通信设备及小型电器等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸 | 18.8 mm (长度 L) |
    17.5 mm (长度 L1) |
    13.2 mm (长度 L2) |
    | 引脚数量 | 12个 |
    | 引脚间距(中心距) | 1 mm |
    | 耐用性 | 20次插拔 |
    | 绝缘材料 | PA6T |
    | 接触材料 | 磷青铜 |
    | 额定电流 | 1 A |
    | 工作电压 | 125 V AC |
    | 绝缘电阻 | 100 MΩ最小值 |
    | 端子到端子距离 | 11 mm |
    | 操作温度范围 | -25 °C 至 +85 °C |

    3. 产品特点和优势


    - 高可靠性: 通过严格的电气和机械测试,确保在高频率操作下的稳定性能。
    - 易于安装: 采用表面贴装技术(SMT),便于自动装配,提高生产效率。
    - 耐用性强: 支持多达20次插拔,适用于频繁插拔的应用场合。
    - 环境适应性好: 能在广泛的温度范围内工作,适合多种恶劣环境。
    - 阻燃材料: 所有部件均采用阻燃材料,符合UL 94 V-0标准,安全性更高。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子设备: 在智能手表、耳机等小型可穿戴设备中作为连接柔性电路板的关键组件。
    - 通信设备: 在智能手机和平板电脑中用于连接主板与天线。
    - 医疗器械: 在便携式医疗设备中作为传感器和控制板之间的连接器。
    使用建议:
    - 预热时间: 确保预热时间为60至120秒,温度范围为150至200°C,以避免损坏。
    - 降温速率: 降温和升温速率不应超过3°C/秒和6°C/秒,以防止因温差过大导致材料变形。
    - 清洁保养: 使用无水乙醇清洗,但不推荐使用刷子,以免刮伤关键部位。

    5. 兼容性和支持


    - 兼容性: WR-FPC SMT ZIF垂直插座专为与Würth Elektronik自家产品配套设计,确保最佳匹配效果。
    - 支持和服务: 请联系Würth Elektronik客服团队获取更多技术支持和产品维护信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入后接触不良 | 确保所有引脚对齐,重新进行插拔测试 |
    | 连接处出现异常响声 | 检查是否有异物卡住,清理后再试 |
    | 温度过高 | 调整焊接温度,确保在260°C以内 |
    | 存储时间过长导致性能下降 | 尽快使用并检查焊接质量 |

    7. 总结和推荐


    总体而言,WR-FPC SMT ZIF垂直插座凭借其高可靠性、易于安装和环境适应性强等优点,在消费电子和通信设备领域具有很高的市场竞争力。特别是在需要频繁插拔和高可靠性的应用场合,该产品是理想的解决方案。我们强烈推荐客户在设计新的电子产品时考虑这款元器件。

686112183822参数

参数
板上高度 3.25mm
端接 焊盘
针脚数 12pin
间距 1mm
额定电流 1A
扁平柔性类型 FFC
外壳颜色 乳白色
触头镀层
连接器/触头类型 底部
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

686112183822厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686112183822数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 686112183822 686112183822数据手册

686112183822封装设计

查看详情并下载
Symbol
Footprint
3D Model
