686608200001

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, WR-FFC 系列, 8 路, 白色
供应商型号: 1634430
供应商: 海外现货
标准整包数: 50

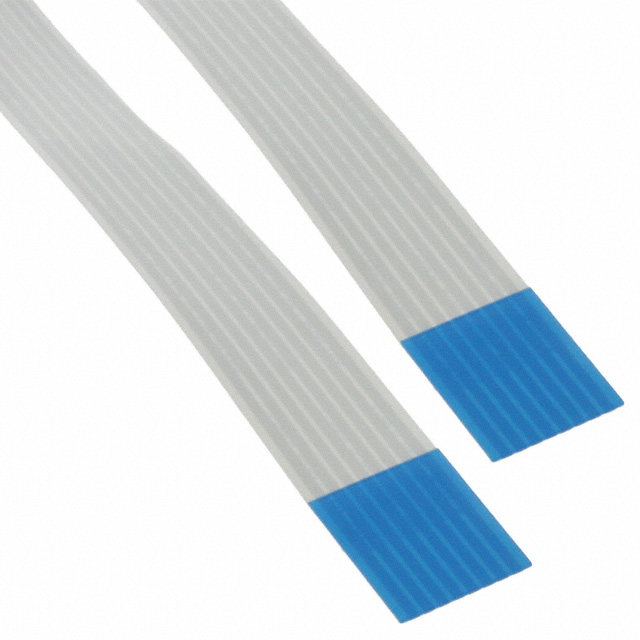

WURTH 扁平带状线缆 686608200001

686608200001概述

    WR-FFC Flat Flexible Cable 技术手册解析

    1. 产品简介


    WR-FFC Flat Flexible Cable(柔性扁平电缆) 是一种专为通用电子产品设计的电子元件。该产品采用柔性材料制造,具备轻薄、柔韧的特点,适用于多种电子设备中连接电路板、传感器和其他组件。它广泛应用于消费电子、工业控制、通信设备等领域。

    2. 技术参数


    | 参数 | 规格 | 单位 | 容差 |
    ||
    | 针数 | 8
    | 节距(P) | 1 | mm | ±0.08mm |
    | 总节距(Pt) | 7 | mm | ±0.1mm |
    | 长度(L) | 200 | mm | ±5mm |
    | 宽度(W) | 9 | mm | ±0.1mm |
    | 边缘距离(M) | 1 | mm | ±0.12mm |
    | 导线宽度(Cw) | 0.7 | mm | ±0.03mm |
    | 导线厚度(Ct) | 0.035 | mm | ±0.01mm |
    | 支撑带长度(D1) | 10 | mm | ±2mm |
    | 支撑带长度(D2) | 10 | mm | ±2mm |
    | 带状长度(S1) | 5 | mm | ±1mm |
    | 带状长度(S2) | 5 | mm | ±1mm |
    | 支撑带厚度(St) | 0.225 | mm | ±0.01mm |
    | 绝缘层厚度(Ft) | 0.043 | mm | ±0.01mm |

    3. 产品特点和优势


    1. 高耐用性:该产品经过2000万次的插拔测试,确保长期使用的稳定性。
    2. 高温适应性:工作温度范围为-30°C至+105°C,能够在较宽的温度范围内保持正常工作。
    3. 耐火性:符合UL认证标准,具有良好的阻燃性。
    4. 防潮性:能够在40°C、95%湿度环境下长时间稳定工作。
    5. 灵活性:弯曲半径小,适合在空间有限的应用环境中使用。

    4. 应用案例和使用建议


    应用案例
    - 消费电子产品:例如智能手表、智能手机中的内部布线。
    - 工业控制系统:用于自动化设备的信号传输。
    - 医疗设备:医疗器械内部连接线缆,例如超声波仪器中的探头连线。
    使用建议
    - 安装:在安装过程中避免过度拉伸或扭曲,以免损坏绝缘层和导线。
    - 清洁:使用无水酒精轻轻擦拭表面,防止水分和灰尘进入。
    - 储存:避免阳光直射,存放在干燥通风的地方,建议在12个月内使用完毕。

    5. 兼容性和支持


    - 兼容性:该产品可以与Würth Elektronik eiSos GmbH & Co. KG生产的其他同类产品配套使用。
    - 支持和服务:Würth Elektronik提供全面的技术支持和售后服务,确保客户能够获得最佳的产品体验。如需技术支持或定制服务,请联系当地销售代表。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中出现接触不良 | 检查接头是否干净,重新插入直到接触良好 |
    | 长时间暴露在高温环境中出现故障 | 确保工作温度不超过额定范围 |
    | 电缆弯曲后断裂 | 确保最小弯曲半径符合要求,避免过度弯曲 |

    7. 总结和推荐


    综述:WR-FFC Flat Flexible Cable 是一款设计精良、性能稳定的柔性电缆,适用于广泛的电子设备。其卓越的耐用性、宽温适应性和高可靠性使其成为众多应用的理想选择。
    推荐:强烈推荐使用WR-FFC Flat Flexible Cable,尤其是对于需要高度可靠性的消费电子产品和工业控制系统。这款电缆不仅满足基本的功能需求,还提供了长期可靠的保障。

686608200001参数

参数
长*宽*高 200mm(长度)*9mm(宽度)
零件状态 在售
包装方式 散装

686608200001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686608200001数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 686608200001 686608200001数据手册

686608200001封装设计

查看详情并下载
Symbol
Footprint
3D Model
