691358310012

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距12p插拔式接线端子 插头, 3483系列, 1.6 kV 交流、 300 V 交流, 焊接, 绿色
供应商型号: BN-691358310012
供应商: 海外现货
标准整包数: 1

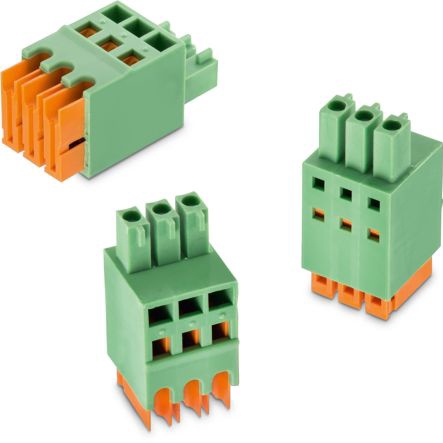

WURTH  691358310012

691358310012概述

    WR-TBL Series 3583 - 3.81 mm IDC Plug Technical Overview

    1. 产品简介


    产品类型:
    WR-TBL 系列 3583 是一款水平入口的 IDC 插头(绝缘位移连接器),专为通用电子设备设计。该插头采用了 12 针的设计,针间距为 3.81 毫米,适用于各种低功耗设备的连接需求。
    主要功能:
    该 IDC 插头通过绝缘位移技术实现快速可靠的电线连接,无需预先剥线处理,提高了安装效率。其坚固的结构和多种保护措施确保了长期稳定的电气性能。
    应用领域:
    适用于家庭自动化设备、办公设备、工业控制设备及任何需要可靠连接的小型电子装置中。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 针数 | 12
    | 针间距(中间) | 41.91 | mm |
    | 长度 | 46.51 | mm |
    | 间距 P | 3.81 | mm |
    | 绝缘材料 | PA66
    | 绝缘阻燃等级 | UL94 V-0
    | 绝缘颜色 | 绿色
    | 按钮材料 | PA66
    | 按钮颜色 | 橙色
    | 触点材料 | 铜合金
    | 触点电镀 | 锡
    | 触点类型 | 冲压
    | 工作温度范围 | -40 至 115 | °C |
    | 额定电流 | 5 | A |
    | 工作电压 | 300 | V (AC)|
    | 耐压 | 1600 | V (AC)|
    | 接触电阻 | ≤20 | mΩ |
    | 实心线横截面积 | 0.518 至 0.326 | mm² |
    | 多股线横截面积 | 0.518 至 0.326 | mm² |

    3. 产品特点和优势


    - 高可靠性: 符合国际标准,具有高度的耐用性和稳定性。
    - 方便安装: 快速绝缘位移连接技术,无需预先剥线,提高安装速度。
    - 环保合规: RoHS 和 REACH 认证,确保无有害物质,满足环保要求。
    - 宽工作温度范围: 可适应极端温度环境,适用于多种应用场景。
    - 安全认证: cULus 认证,确保产品的安全性和可靠性。

    4. 应用案例和使用建议


    应用场景:
    - 家庭自动化设备,如智能插座和灯具。
    - 办公设备,如打印机和复印机。
    - 工业控制设备,如 PLC 和传感器。
    使用建议:
    - 在安装前确认产品符合所在国家和地区的安全标准。
    - 使用过程中避免过度操作连接器,以防损坏接触结构。
    - 存储时注意保持原包装,以确保产品质量。

    5. 兼容性和支持


    兼容性:
    - 与 WR-TBL 系列其他型号兼容,便于后续升级或扩展。
    - 推荐使用 Würth Elektronik eiSos GmbH & Co. KG 提供的配套工具和设备,以确保最佳性能。
    支持:
    - 详细的使用说明可访问公司官网下载。
    - 客户服务和技术支持可联系公司指定销售工程师或内部销售人员。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正常插入 | 确认电线直径是否符合规格。 |
    | 电气性能不稳定 | 检查是否有外部电磁干扰。 |
    | 接触不良 | 清洁接触表面并重新连接。 |

    7. 总结和推荐


    综合评估:
    该 IDC 插头具备出色的可靠性和易用性,适用于广泛的通用电子设备。其广泛的应用范围和良好的市场评价使其成为许多项目的理想选择。
    推荐:
    强烈推荐使用此款 WR-TBL 系列 3583 IDC 插头,尤其适用于需要快速、便捷且可靠连接的场景。无论是家庭自动化还是工业控制,它都是一个值得信赖的选择。

691358310012参数

参数
长*宽*高 46.51mm(长度)*12.9mm(宽度)
安装方式 导线安装
包装方式 散装

691358310012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691358310012数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691358310012 691358310012数据手册

691358310012封装设计

查看详情并下载
Symbol
Footprint
3D Model
