686110148922

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距10p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, 焊接
供应商型号: 2470722
供应商: 海外现货
标准整包数: 1

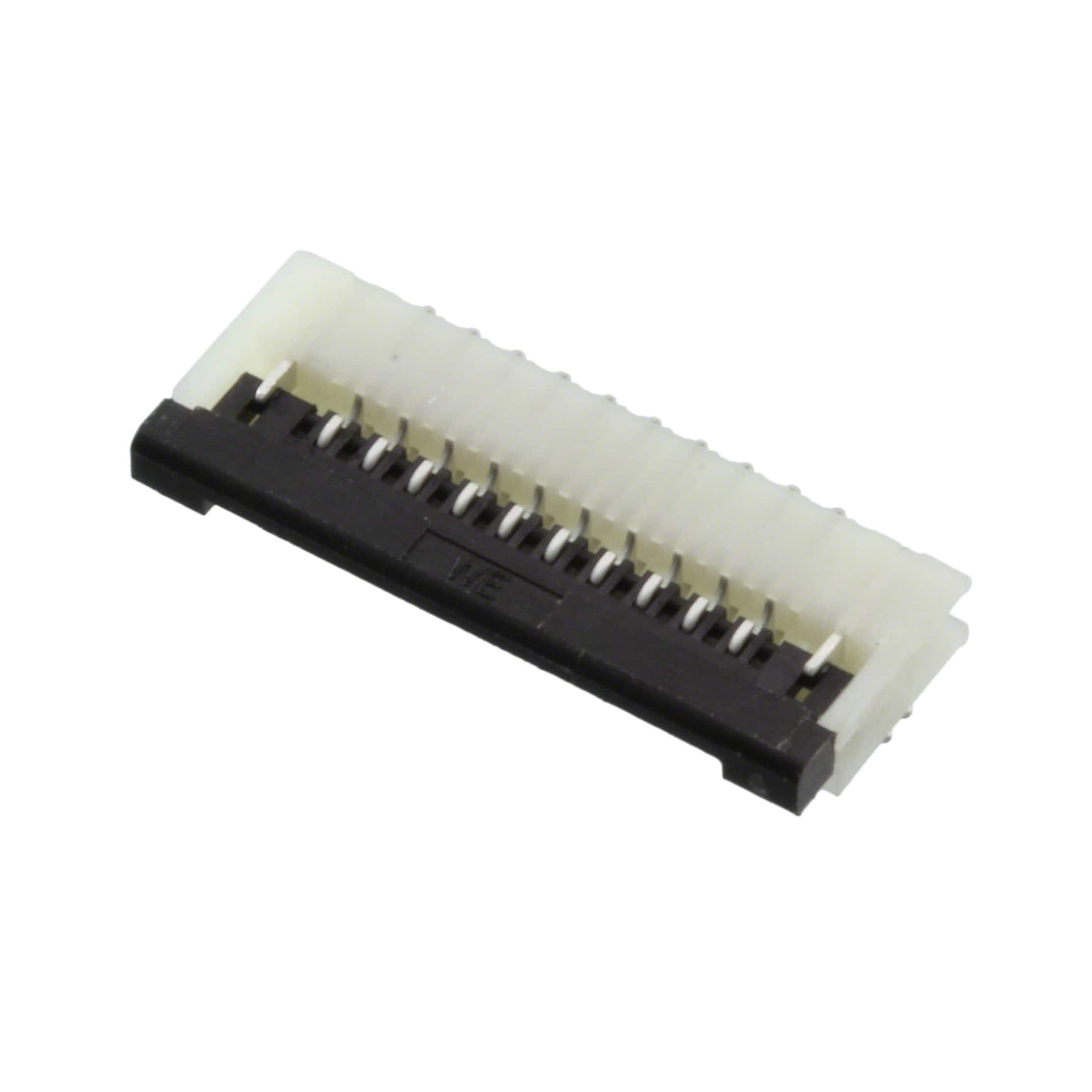

WURTH FFC/FPC连接器 686110148922

686110148922概述

    # WR-FPC SMT ZIF 水平铰链型电子连接器技术手册

    产品简介


    WR-FPC SMT ZIF水平铰链型电子连接器是一款专为通用电子设备设计的FPC(柔性印刷电路)连接器。该连接器采用底部接触设计,具有1.00毫米间距,支持水平插拔操作,适配于需要高密度连接的应用场景。其主要特点包括零插入力(ZIF)设计、高耐用性(高达20次插拔循环),并具有优秀的电气性能和机械稳定性。产品广泛应用于消费类电子产品、工业控制设备、通信设备等领域。

    技术参数


    尺寸参数
    - 长度(L):14.6 mm
    - 长度(L1):11.1 mm
    - 引脚间距(P):1.00 mm
    - 引脚到引脚中心距离(Pl):9 mm
    - 外壳高度(h):0.1 mm
    材料与性能
    - 绝缘材料:PA6T
    - 阻燃等级:UL94 V-0
    - 操作温度范围:-40°C 至 +105°C
    - 额定电流(IR):1 A
    - 工作电压:100 V(AC)
    - 耐压测试:1分钟,500 V(AC)
    - 接触电阻:最大50 mΩ
    - 绝缘电阻:最小500 MΩ
    其他规格
    - 推荐焊盘布局设计
    - 端子镀层:锡(120 µ")覆镍(50 µ")
    - 插拔寿命:20次

    产品特点和优势


    独特功能
    - 零插入力设计:确保插拔操作简单省力,降低连接器磨损。
    - 高可靠性:经过严格的电气和机械测试,使用寿命可达20次插拔循环。
    - 防火性能:UL94 V-0阻燃等级,确保产品在恶劣环境下的安全使用。
    市场竞争力
    - 小巧尺寸设计:适合高密度布线,满足现代电子设备对小型化和集成化的需求。
    - 稳定性能:优异的电气特性和机械强度使其成为各种复杂电子系统的理想选择。
    - 符合环保标准:RoHS、REACh认证,符合无卤素要求,满足全球环保法规。

    应用案例和使用建议


    应用场景
    - 消费电子设备(如智能手机、平板电脑)
    - 工业自动化设备(如机器人控制器、传感器接口)
    - 通信设备(如路由器、交换机)
    使用建议
    1. 在安装过程中,确保引脚和焊盘布局符合推荐设计,避免因安装错误导致失效。
    2. 焊接时需遵循回流焊接曲线(见下文“Reflow Profile”部分),并确保温度不超过推荐值。
    3. 若产品用于极端环境(如高温、高湿),建议进行额外的可靠性测试。

    兼容性和支持


    兼容性
    - 支持标准的FFC电缆,便于与其他组件快速集成。
    - 与We-Online提供的工具和配套元件完美兼容,确保组装效率和产品质量。
    支持信息
    - 厂商提供详细的技术文档和支持服务。
    - 客户可访问We-Online官网下载最新的产品数据手册及安装指南。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔后接触不良 | 检查焊点是否牢固,确保安装符合规范。 |
    | 连接器表面有明显划痕 | 检查运输过程是否受到物理损坏,更换新件。 |
    | 额定电流超过额定值 | 调整电路设计,减少电流负载。 |

    总结和推荐


    综合评估
    WR-FPC SMT ZIF水平铰链型电子连接器凭借其紧凑的设计、卓越的性能和广泛的适用性,成为现代电子设备的理想选择。其高可靠性和兼容性使其在消费类电子和工业自动化领域具有显著竞争优势。
    是否推荐
    强烈推荐!
    这款连接器不仅性能稳定,还具备良好的成本效益,是中小型电子项目开发的首选产品。无论是研发阶段还是批量生产,它都能为工程师提供可靠的解决方案。
    如果您正在寻找一款兼具灵活性与高性能的电子连接器,WR-FPC SMT ZIF无疑是一个值得考虑的优秀选择。

686110148922参数

参数
板上高度 2.2mm
端接 焊盘
连接器/触头类型 底部
扁平柔性类型 FFC,FPC
针脚数 10pin
触头镀层
外壳颜色 乳白色
额定电流 1A
间距 1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

686110148922厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686110148922数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 686110148922 686110148922数据手册

686110148922封装设计

查看详情并下载
Symbol
Footprint
