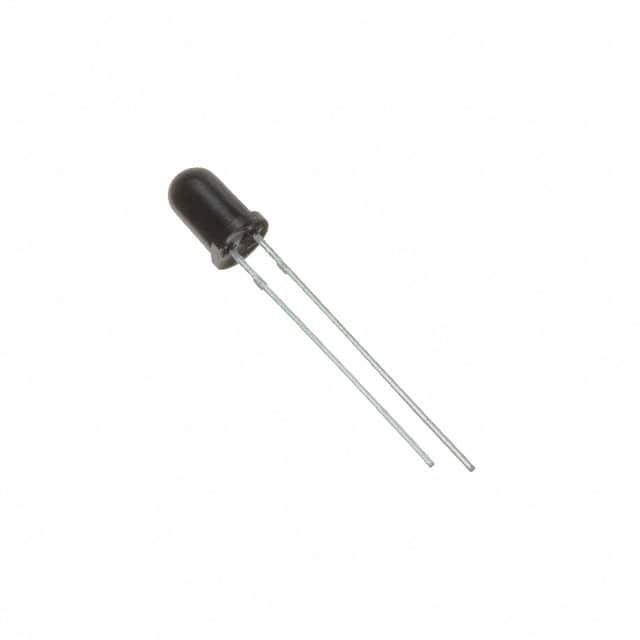

1540051EC3590

产品分类: 光电传感器
厂牌: WURTH
产品描述: Wurth Elektronik 光电二极管, WL-TDRB系列, 940nm, 检测红外
供应商型号: 2990886
供应商: 海外现货
标准整包数: 1
WURTH 光电传感器 1540051EC3590

1540051EC3590概述

    WL-TDRB THT Photodiode Round Black 技术手册

    1. 产品简介


    WL-TDRB 是一款通过通孔技术(THT)制造的圆型黑色光电二极管。主要用于普通电子设备中,不适用于需要极高安全性和可靠性的场合。此外,WL-TDRB 不适用于军事、航空航天、核控制等特殊领域的应用。产品设计用于光敏应用,特别是在需要检测特定波长光的应用场景中。

    2. 技术参数


    - 外形尺寸:2.54±0.25 mm (直径),1.0 mm (厚度),8.7±0.25 mm (高度),0.5±0.25 mm (其他细节)
    - 孔径图案:2.54 mm (孔径直径)
    - 功率耗散:150 mW
    - 反向电压:30 V
    - ESD阈值(人体模型):2000 V
    - 最高额定温度:-40 到 +85 °C
    - 峰值波长:940 nm
    - 光谱带宽范围:700 nm 至 1100 nm
    - 暗电流:30 nA
    - 光电流:典型值 31 µA (当VR = 5 V,Ee = 1 mW/cm²,λ = 940 nm时)
    - 视场角:35°

    3. 产品特点和优势


    - 高灵敏度:在940 nm波长下具有出色的灵敏度。
    - 广泛的工作温度范围:可在-40到+85 °C的环境下稳定工作。
    - 高可靠性:设计和制造标准严格,符合国际标准,确保长期使用的可靠性。
    - 快速响应时间:适合需要高速响应的应用。

    4. 应用案例和使用建议


    - 红外遥控接收:由于其940 nm的敏感波长,适合于红外遥控接收应用。
    - 工业自动化:可用于各种工业传感器中进行光信号的检测和处理。
    - 智能家居:可以作为智能家居系统的部分组件,如智能门锁、智能家居控制器等。
    使用建议:
    - 在焊接过程中遵循制造商的焊接曲线,以确保最佳焊接效果。
    - 确保存储条件符合规范,避免产品受潮或老化。

    5. 兼容性和支持


    WL-TDRB光电二极管兼容大部分标准的电子设备和电路板。制造商提供了详细的焊锡曲线指导和售后服务,以确保用户能够顺利安装和使用产品。

    6. 常见问题与解决方案


    - 问题1:产品过热导致性能下降。
    - 解决方案:确保产品运行环境温度不超过85°C,并采取散热措施。
    - 问题2:安装后产品失效。
    - 解决方案:检查焊接过程是否严格按照制造商建议的曲线进行,确保焊接质量。

    7. 总结和推荐


    WL-TDRB是一款性能优异的光电二极管,非常适合在普通电子设备中使用。其高灵敏度、宽工作温度范围和高可靠性使其成为多种应用的理想选择。强烈推荐给需要高灵敏度和稳定性能的应用场景。对于需要极高安全性和可靠性的设备,请提前咨询制造商以获得必要的批准和支持。

1540051EC3590参数

参数
最小工作供电电压 -
感应方式 -
波长 940nm
最大工作供电电压 -
颜色感应 -
输出类型 -
感应距离 -
光源 -
响应时间 -
长*宽*高 5mm*5mm*8.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1540051EC3590厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

1540051EC3590数据手册

厂牌 PDF简要描述 下载
WURTH 光电传感器 WURTH 1540051EC3590 1540051EC3590数据手册

1540051EC3590封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.7172
10+ ¥ 4.2312
25+ ¥ 3.7166
50+ ¥ 3.5736
100+ ¥ 3.202
500+ ¥ 3.202
库存: 111
起订量: 12 增量: 0
交货地:
最小起订量为:10
合计: ¥ 42.31
