9774045151R

产品分类: 其他工具
厂牌: WURTH
产品描述:
供应商型号: 3757969
供应商: 海外现货
标准整包数: 1
WURTH 其他工具 9774045151R

9774045151R概述


    产品简介

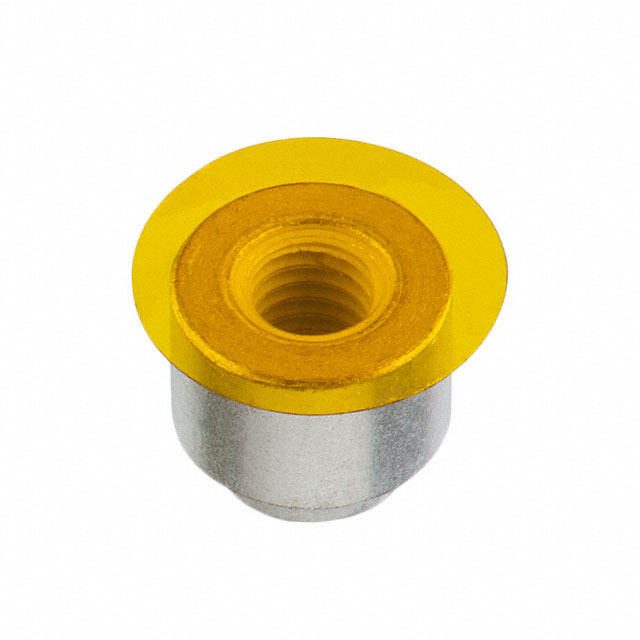

    WA-SMSI SMT钢制垫圈(内部螺纹)是一种专为通用电子产品设计的机械组件。它的主要功能是作为固定件,用于确保电子设备内部结构的稳定和紧密连接。这款垫圈适用于各种电子设备中,例如通信设备、计算机、消费电子、汽车电子以及其他需要稳定固定和结构支撑的应用场合。

    技术参数


    - 尺寸:
    - 长度 \( L \): 4.5 mm (公差 ±0.1 mm)
    - 材质:钢
    - 表面处理:锡镀层
    - 安装建议:
    - 推荐焊盘:\( O \) 3.7 mm 和 \( O \) 6.0 mm
    - 焊锡膏厚度:最小 150 μm
    - 紧固力矩:最大 0.35 N·m
    - 认证:
    - 符合RoHS标准 (2011/65/EU & 2015/863)
    - 符合REACH标准 (EC)1907/2006
    - 无卤素标准 (IEC 61249-2-21 和 JEDEC JS709B)
    - 工作环境:
    - 工作温度范围:-55°C 至 +150°C
    - 存储条件(原始包装内):温度 < 40°C,相对湿度 < 75% RH
    - 潮湿敏感度等级(MSL):1级

    产品特点和优势


    - 高可靠性:符合国际标准RoHS、REACH和无卤素要求,确保环保且耐用。
    - 宽工作温度范围:可在极端温度环境下稳定工作。
    - 兼容多种焊接工艺:可通过回流焊接、波峰焊接等多种工艺进行装配。
    - 稳固的固定性能:内部螺纹设计,确保与其他部件的良好配合和牢固固定。

    应用案例和使用建议


    - 应用场景:
    - 用于计算机主板上的固定,确保内部电子元件的稳定。
    - 用于通信设备内部结构的加固。
    - 在消费电子中,用于确保屏幕和其他关键组件的固定。
    - 使用建议:
    - 设计PCB布局时,需要考虑聚酰亚胺胶带的影响,避免影响拾放过程。
    - 采用合适的紧固力矩(最大0.35 N·m),以防止组件或PCB损坏。
    - 确保焊接过程中使用推荐的焊盘尺寸和焊锡膏厚度,以保证焊接质量。

    兼容性和支持


    - 兼容性:此垫圈与大多数SMT设备兼容,可与其他标准SMT组件一起使用。
    - 支持和服务:制造商提供技术文档、技术支持以及必要的认证证明。如果需要更详细的技术支持或定制化解决方案,可以联系销售工程师或客户服务部门。

    常见问题与解决方案


    1. 问题:焊接过程中焊盘受损?
    - 解决方案:确保使用正确的焊盘尺寸和焊锡膏厚度,避免过热损伤。
    2. 问题:存储期间组件损坏?
    - 解决方案:按照推荐的存储条件存储,避免长时间暴露在高温和高湿环境中。
    3. 问题:组件在焊接过程中无法正确固定?
    - 解决方案:检查并确保正确的紧固力矩设置,同时检查PCB板和垫圈的贴装位置是否准确。

    总结和推荐


    综上所述,WA-SMSI SMT钢制垫圈(内部螺纹)是一款高品质的电子元件,具有广泛的适用性和优良的工作性能。它通过严格的质量控制和符合环保标准,使其成为许多电子设备的理想选择。强烈推荐在需要稳固固定的电子设备中使用此产品。

9774045151R参数

参数
包装方式 卷带包装

9774045151R厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

9774045151R数据手册

厂牌 PDF简要描述 下载
WURTH 其他工具 WURTH 9774045151R 9774045151R数据手册

9774045151R封装设计

查看详情并下载
Symbol
Footprint
3D Model
