687124183722

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: 焊盘 500μm 24pin 乳白色 1.2mm FFC 400mA 锡 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: 2749015
供应商: 海外现货
标准整包数: 1

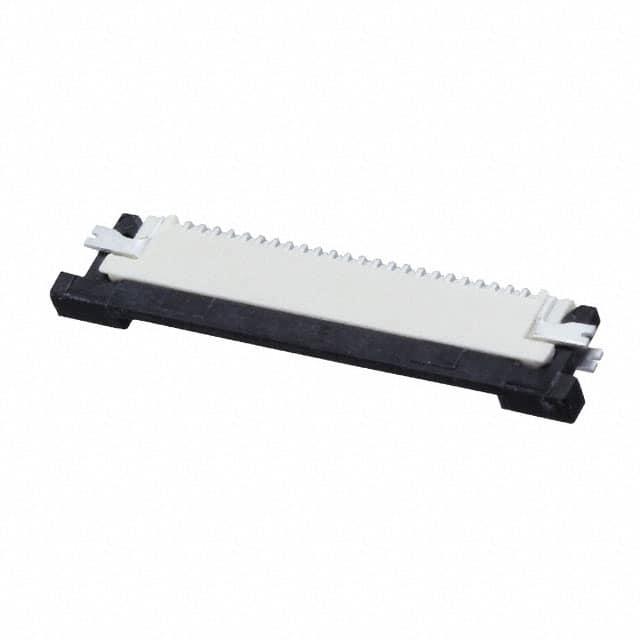

WURTH FFC/FPC连接器 687124183722

687124183722概述

    WR-FPC SMT ZIF Horizontal Low Profile 技术手册

    1. 产品简介


    产品名称: WR-FPC SMT ZIF 水平低轮廓连接器
    产品类型: FPC(柔性印刷电路)连接器
    主要功能: 支持柔性印刷电路板的低轮廓水平安装,具有零插入力(ZIF)特性
    应用领域: 广泛应用于消费电子产品、医疗设备、工业自动化等领域,适合要求小体积和高密度连接的应用场景

    2. 技术参数


    - 尺寸规格:
    - 长度 L: 17.7 mm (公差 ±0.1 mm)
    - 长度 L1: 12.6 mm (公差 ±0.1 mm)
    - 引脚间距 P: 0.5 mm
    - 引脚数量: 24
    - 引脚到引脚距离 (中间): 11.5 mm
    - 电气特性:
    - 额定电流 IR: 0.4 A
    - 工作电压: 50 V (交流)
    - 耐压: 1 分钟 250 V (交流)
    - 接触电阻 R: 30 mΩ 最大
    - 绝缘电阻 RISO: 100 MΩ 最小
    - 机械特性:
    - 材料:
    - 绝缘体: LCP, 阻燃等级 UL94 V-0, 颜色为象牙色
    - 操作器: PA 6T, 阻燃等级 UL94 V-0, 颜色为黑色
    - 触点材料: 磷青铜, 120 µ" 锡镀层, 30 µ" 镍镀层
    - 推荐焊盘图案
    - 封装方式: 带卷和散装

    3. 产品特点和优势


    - 独特的零插入力 (ZIF) 设计,确保插拔操作轻松且减少对连接器的磨损。
    - 高耐用性:设计寿命达到 20 次插拔循环。
    - 阻燃材料:采用 UL94 V-0 级别阻燃材料,确保安全可靠。
    - 宽温范围:-25°C 至 +85°C 的工作温度范围,适用于多种环境。
    - 认证合规:符合 RoHS 和 REACH 认证标准,无卤素。

    4. 应用案例和使用建议


    - 应用案例: 连接显示器、传感器等柔性电路,广泛用于智能穿戴设备、移动通信设备、便携式医疗设备。
    - 使用建议: 在高可靠性要求的应用环境中,建议进行详细的可靠性测试和环境适应性测试。使用时避免过度用力操作连接器,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性: 设计用于与制造商提供的工具和互连产品配套使用,确保最佳性能和可靠性。
    - 支持和维护: 制造商提供详尽的使用手册和技术支持服务。用户可访问官网下载相关文档,确保正确安装和使用。

    6. 常见问题与解决方案


    - 问题: 插入困难
    - 解决方案: 检查插头是否正确对齐,轻轻插入。如有必要,清洁接触区域。
    - 问题: 连接不稳定
    - 解决方案: 确保所有连接器配件完好无损,重新焊接或更换损坏部件。
    - 问题: 工作温度超出范围
    - 解决方案: 根据应用需求选择合适的工作环境,并遵循制造商的指导进行热管理。

    7. 总结和推荐


    综合评估: WR-FPC SMT ZIF 水平低轮廓连接器凭借其高可靠性、耐用性和多功能性,在多种应用中表现出色。
    推荐: 对于需要高密度和小体积连接解决方案的应用,我们强烈推荐使用此产品。同时,建议用户根据实际应用场景进行详细测试和验证。

687124183722参数

参数
触头镀层
扁平柔性类型 FFC
间距 500μm
端接 焊盘
连接器/触头类型 底部
板上高度 1.2mm
额定电流 400mA
外壳颜色 乳白色
针脚数 24pin
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

687124183722厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687124183722数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 687124183722 687124183722数据手册

687124183722封装设计

查看详情并下载
Symbol
Footprint
3D Model
