687310124422

产品分类: FFC/FPC连接器
厂牌: WURTH

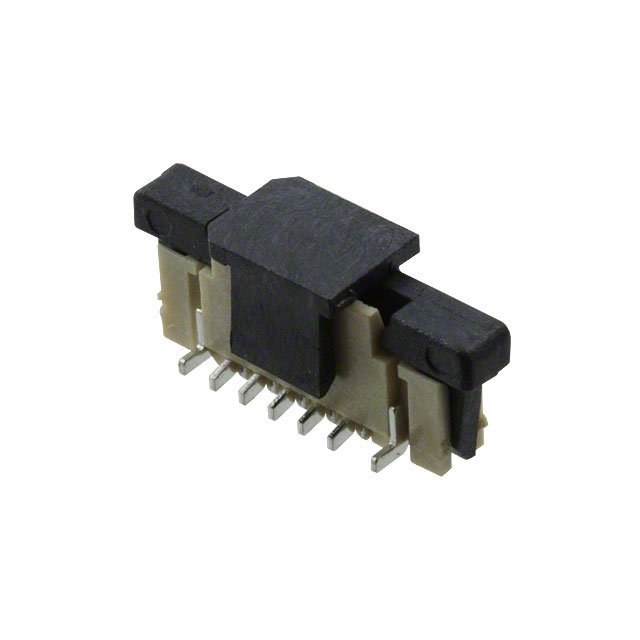

产品描述: Wurth Elektronik 0.5mm间距10p FPC连接器, 687系列, 单排, 表面, 焊针
供应商型号: 7632679
供应商: 海外现货
标准整包数: 5
WURTH FFC/FPC连接器 687310124422

687310124422概述

    WR-FPC SMT ZIF Vertical 技术手册

    1. 产品简介


    WR-FPC SMT ZIF Vertical(687310124422) 是一款设计用于一般电子设备的柔性印刷电路板(FPC)连接器。它采用表面贴装技术(SMT),垂直安装,具备零插拔力(ZIF)设计。这种连接器主要用于需要高可靠性和低维护成本的应用场合,如消费电子、便携式设备和通信设备等。

    2. 技术参数


    - 产品尺寸:高度 h = 0.13 mm;长度 L1 = 5.6 mm;引脚间距 Pl = 4.5 mm。
    - 材料属性:
    - 绝缘体材料:液晶聚合物(LCP)
    - 活动机构材料:聚酰胺(PA9T)
    - 接触材料:磷青铜(Phosphor Bronze)
    - 接触电镀:100 µ" 锡覆盖 50 µ" 镍
    - 电气特性:
    - 额定电流:0.5 A
    - 工作电压:50 V(AC)
    - 耐受电压:250 V(AC)(持续 1 分钟)
    - 接触电阻:最大 20 mΩ
    - 绝缘电阻:最小 100 MΩ
    - 认证:
    - RoHS 合规
    - REACH 符合
    - UL 认证(E323964)

    3. 产品特点和优势


    - 零插拔力设计:ZIF 设计使插拔过程更为轻松,减少了磨损和损坏的风险。
    - 高耐用性:可承受高达 25 次插拔循环。
    - 环保材料:使用符合 RoHS 和 REACH 标准的材料,确保无毒环保。
    - 宽工作温度范围:-25°C 至 +85°C,适应各种恶劣环境条件。
    - 高性能连接:优秀的接触电阻和绝缘电阻保证了信号传输的稳定性和可靠性。

    4. 应用案例和使用建议


    - 应用案例:适用于智能手机、平板电脑、智能手表和其他便携式设备的柔性印刷电路板连接。
    - 使用建议:
    - 确保在焊接过程中遵循推荐的回流焊接曲线,以防止组件损坏。
    - 在清洗过程中避免使用刷子,以防刮伤或变形。
    - 在使用封闭剂(如灌封胶)时,确保组件完全密封,以防止污染物进入。
    - 储存时需保持在规定的环境条件下,避免直接暴露于阳光下。

    5. 兼容性和支持


    - 兼容性:推荐与 Würth Elektronik 的其他配套产品一起使用,以确保最佳性能。
    - 支持:Würth Elektronik 提供全面的技术支持和售后保障,包括免费样品申请、下载 CAD 文件和详细的使用手册。

    6. 常见问题与解决方案


    - 问题1:如何正确储存 WR-FPC SMT ZIF Vertical 连接器?
    - 解决方案:将连接器存放在原始包装内,置于阴凉干燥处,避免直接日光照射。存放时间不应超过 12 个月。

    - 问题2:如何避免在焊接过程中损坏连接器?
    - 解决方案:严格按照推荐的回流焊接曲线进行焊接,确保焊接温度和时间控制得当,以减少损坏风险。

    7. 总结和推荐


    总体而言,WR-FPC SMT ZIF Vertical 连接器凭借其优异的设计和出色的性能,在便携式电子设备和消费电子产品中具有广泛的应用前景。其零插拔力设计、高耐用性和良好的环境适应性使其在市场上具有显著的竞争优势。强烈推荐此产品给需要高可靠性和低维护成本的应用场合。
    希望本文能帮助您更好地了解这款产品的特性和适用场景。如果您有任何疑问或需要进一步的信息,请随时联系我们的技术支持团队。

687310124422参数

参数
额定电流 500mA
扁平柔性类型 FPC
触头镀层
板上高度 4.3mm
连接器/触头类型 底部
针脚数 10pin
端接 焊盘
间距 500μm
外壳颜色 乳白色
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

687310124422厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687310124422数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 687310124422 687310124422数据手册

687310124422封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 9.4262
50+ ¥ 9.0017
250+ ¥ 8.5911
500+ ¥ 8.3765
1250+ ¥ 8.1662
库存: 251
起订量: 25 增量: 0
交货地:
最小起订量为:5
合计: ¥ 47.13
