首页  >  产品百科  >  FKP2D001501D00KSSD

FKP2D001501D00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 150pF ±10% 聚丙烯 100V 63V 通孔安装 7.2mm*4.5mm*6mm
供应商型号: AL-FKP2D001501D00KSSD
供应商: 海外现货
标准整包数: 1

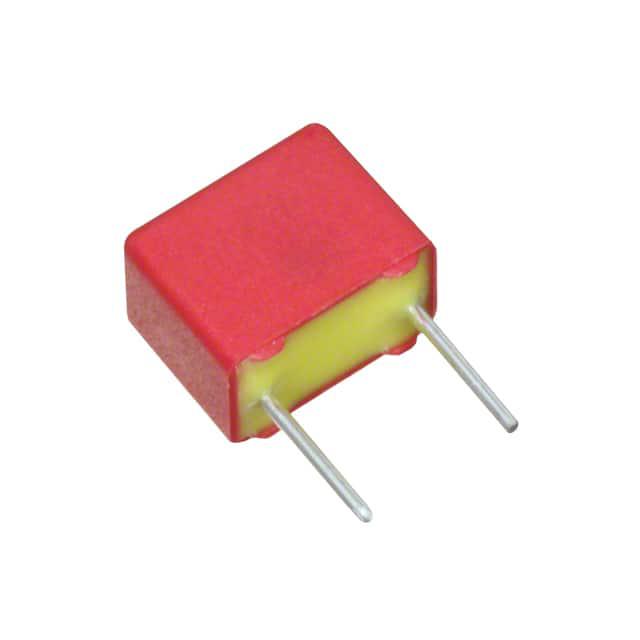

WIMA 薄膜电容 FKP2D001501D00KSSD

FKP2D001501D00KSSD概述


    产品简介


    产品类型与功能
    本文介绍的是WIMA FKP 2系列聚丙烯(PP)薄膜和箔电容器,专为脉冲应用设计。这类电容器具有高频率应用的优势,适用于多种场合如采样和保持电路、定时、LC滤波、振荡电路和音频设备。
    应用领域
    WIMA FKP 2系列电容器广泛应用于各种高频设备中,尤其是在采样和保持电路、定时、LC滤波、振荡电路以及音频设备等领域表现出色。

    技术参数


    - 电容范围: 33 pF至0.033 mF(可按要求提供E12值)
    - 额定电压: 63 VDC, 100 VDC, 250 VDC, 400 VDC, 630 VDC, 800 VDC, 1000 VDC
    - 容差: ±10%,±5%,±2.5%(可通过特殊询价获得精度等级±2%,±1.5%或±1%)
    - 工作温度范围: -55°C至+100°C
    - 绝缘电阻: 在+20°C下≥5 x 10^5 MΩ(平均值:1 x 10^6 MΩ)
    - 测量电压:
    - Ur ≤ 63 V时,测试电压为50 V/1分钟
    - Ur ≥ 100 V时,测试电压为100 V/1分钟
    - 损耗角正切(tan δ):
    - 频率1 kHz,1000 pF时:≤3 x 10^-4
    - 频率10 kHz,1000 pF时:≤4 x 10^-4
    - 频率100 kHz,1000 pF时:≤4 x 10^-4
    - 频率1 MHz,1000 pF时:≤10 x 10^-4
    - 工作温度系数: -200 x 10^-6/°C(典型值)
    - 电压降额: 在+85°C以上直流电压时,每增加1K需降低1.35%;在+75°C以上交流电压时,每增加1K需降低1.35%
    - 可靠性: 预计使用寿命不少于300,000小时,故障率为5 FIT(在额定电压和40°C条件下)

    产品特点和优势


    - 脉冲工作结构: 专门设计用于脉冲应用,具有出色的脉冲处理能力。
    - 高精度容差: 容差可达±2.5%(可根据需求达到更高的精度等级±1%)。
    - 低损耗因子: 具有非常低的损耗因子,有助于减少能量损失。
    - 负温度系数: 负温度系数表示温度升高时电容值减小,适合对温度敏感的应用。
    - 低介电吸收: 介电吸收极低,有助于提高电路稳定性。
    - 符合RoHS 2002/95/EC指令: 所有材料均为环保材料,符合欧盟关于有害物质限制的规定。

    应用案例和使用建议


    应用案例
    WIMA FKP 2系列电容器常用于以下应用场景:
    - 采样和保持电路: 稳定和准确地存储电信号。
    - 定时应用: 如定时器、震荡器等。
    - LC滤波器: 消除噪声并改善信号质量。
    - 振荡电路: 产生稳定的频率信号。
    - 音频设备: 如扬声器、功放等,提升音质表现。
    使用建议
    - 热管理: 高温环境下使用时应注意散热,确保电容器的稳定运行。
    - 环境条件: 在极端温度条件下使用时应特别注意电容器的工作范围,避免超过最大温度限制。
    - 兼容性检查: 使用前请检查电容器是否与电路板及其它组件相兼容。

    兼容性和支持


    - 兼容性: WIMA FKP 2系列电容器与标准PCB兼容,适合在大多数电路板上使用。
    - 厂商支持: WIMA提供详尽的技术支持和售后服务,确保用户在安装和使用过程中遇到任何问题都能得到及时解答。

    常见问题与解决方案


    1. 问: 电容器的工作温度范围是多少?
    答: 电容器的工作温度范围是-55°C至+100°C。
    2. 问: 电容器在高温下的寿命如何?
    答: 电容器的预计使用寿命不少于300,000小时,在高温条件下仍能可靠工作。
    3. 问: 电容器的可靠性如何?
    答: 电容器的故障率为5 FIT(在额定电压和40°C条件下),可靠性非常高。

    总结和推荐


    综上所述,WIMA FKP 2系列电容器在高频率应用中表现出色,具备优秀的耐热性和可靠性。其卓越的性能和严格的品质控制使其成为许多高端应用的理想选择。鉴于其广泛的适用性和良好的客户反馈,强烈推荐使用WIMA FKP 2系列电容器。

FKP2D001501D00KSSD参数

参数
电容值 150pF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 63V
额定电压-DC 100V
ESR-等效串联电阻 -
长*宽*高 7.2mm*4.5mm*6mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

FKP2D001501D00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP2D001501D00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP2D001501D00KSSD FKP2D001501D00KSSD数据手册

FKP2D001501D00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1181 ¥ 1.0005
库存: 7932
起订量: 4198 增量: 6000
交货地:
最小起订量为:1000
合计: ¥ 1000.5
直接购买
加入购物车
