MKS4F021003C00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 10nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 250V 160V 通孔安装 13mm*4mm*9mm
供应商型号: AL-MKS4F021003C00JSSD
供应商: 海外现货
标准整包数: 1

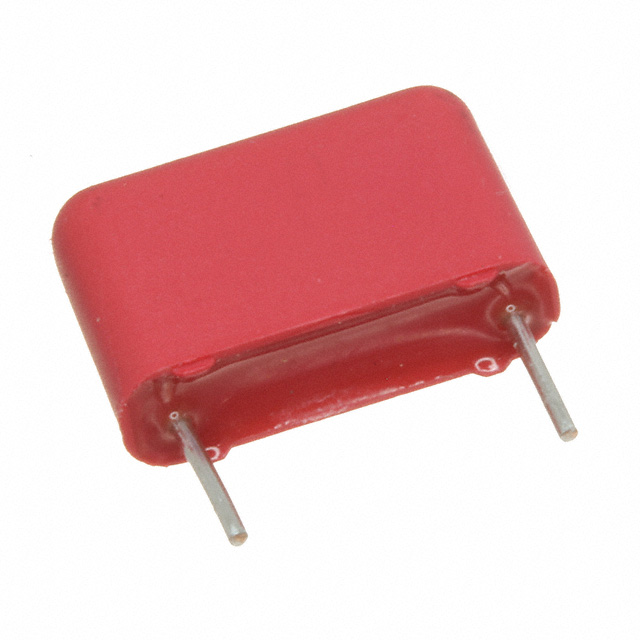

WIMA 薄膜电容 MKS4F021003C00JSSD

MKS4F021003C00JSSD概述

    # WIMA MKS 4 聚酯薄膜电容器技术手册解析

    产品简介


    WIMA MKS 4 是一款高性能的聚酯薄膜电容器,采用金属化聚酯(PET)薄膜作为介电材料。这种电容器以其高体积/容量比、自愈特性及符合RoHS 2011/65/EU环保标准而闻名。其主要应用于一般直流电路,如旁路、阻断、耦合与解耦、滤波和平滑电路,广泛用于通信、工业控制、电源管理等领域。

    技术参数


    以下是WIMA MKS 4 的关键技术规格和性能参数:
    - 电容范围: 1000 pF 至 680 mF(可根据需求提供E12值)
    - 额定电压: 50 VDC 至 2000 VDC
    - 容差范围: ±20%、±10%、±5%
    - 工作温度范围:
    - Ur = 50 VDC: -55°C 至 +100°C
    - Ur ≥ 63 VDC: -55°C 至 +125°C
    - 绝缘电阻:
    - 在+20°C时,Ur ≤ 50 VDC: 5 x 10³ MΩ × mF
    - Ur = 63 VDC: 1 x 10⁴ MΩ × mF
    - Ur = 100 VDC: 1.5 x 10⁴ MΩ × mF
    - Ur ≥ 250 VDC: 3 x 10⁴ MΩ × mF
    - 损耗因数 (tan δ):
    - 额定电压下:1 kHz 时为8 x 10⁻³,10 kHz 和100 kHz 分别为15 x 10⁻³和30 x 10⁻³。
    - 最大脉冲上升时间: 对于等于额定电压的脉冲,不同电容范围有不同的限制。

    产品特点和优势


    - 高体积/容量比: 提供高效的电能存储能力。
    - 自愈功能: 可自动修复局部缺陷,提高可靠性。
    - 环保设计: 符合RoHS标准,确保无铅、无卤素。
    - 广泛应用: 几乎覆盖所有通用直流电路需求。

    应用案例和使用建议


    WIMA MKS 4 广泛应用于电力电子设备、开关电源、工业自动化设备等。对于大电流电路设计,建议使用较高耐压和电容值的产品以确保稳定性;在高频电路中,则需注意选择合适的频率响应特性的型号。

    兼容性和支持


    该产品可与各种主流电子设备兼容,并通过IEC 60384-2认证。制造商提供详尽的技术文档和支持服务,包括详细的接线图和安装指南。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量超出允许误差范围 | 检查焊接质量和连接处是否存在氧化现象 |
    | 工作温度过高导致性能下降 | 确保散热良好,必要时加装散热片 |
    | 脉冲电流过大引发损坏 | 增大电容值并优化电路布局 |

    总结和推荐


    WIMA MKS 4 是一款极具竞争力的聚酯薄膜电容器,具备优异的性能和广泛的适用性。无论是从技术指标还是性价比来看,它都非常适合需要高稳定性和可靠性的应用场景。强烈推荐此产品给对电容器质量要求较高的工程师和技术人员。

MKS4F021003C00JSSD参数

参数
电容值 10nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-DC 250V
ESR-等效串联电阻 -
额定电压-AC 160V
长*宽*高 13mm*4mm*9mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

MKS4F021003C00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKS4F021003C00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKS4F021003C00JSSD MKS4F021003C00JSSD数据手册

MKS4F021003C00JSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
