MKS2B041501E00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 1.5μF ±5% 涤纶,聚对苯二甲酸乙二醇酯 50V 30V 通孔安装 7.2mm*4.5mm*9.5mm
供应商型号: AL-MKS2B041501E00JSSD
供应商: 海外现货
标准整包数: 1

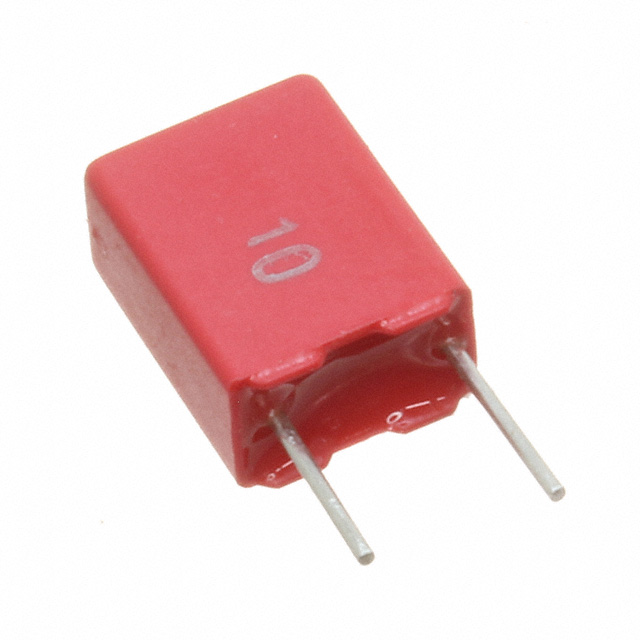

WIMA 薄膜电容 MKS2B041501E00JSSD

MKS2B041501E00JSSD概述

    # WIMA MKS 2 聚酯薄膜电容器技术手册解析

    1. 产品简介


    WIMA MKS 2 系列聚酯薄膜电容器以其高体积比、自愈能力和卓越的电气性能闻名,广泛应用于直流电路,如旁路、阻断、耦合与解耦以及定时功能。这些电容器具有宽泛的电容范围(0.01 μF 至 10 μF)及额定电压(50 VDC 至 630 VDC),非常适合工业、通信和消费电子等领域。

    2. 技术参数


    以下是关键的技术规格:
    - 电容范围: 0.01 μF 至 10 μF
    - 额定电压: 50 VDC, 63 VDC, 100 VDC, 250 VDC, 400 VDC, 630 VDC
    - 电容公差: ±20%, ±10%, ±5%
    - 温度范围:
    - Ur = 50 VDC: -55°C 至 +100°C
    - Ur ≥ 63 VDC: -55°C 至 +125°C
    - 绝缘电阻: 在 +20°C 下≥ 10³ MΩ × mF
    - 损耗因数 (tan δ):
    - 1 kHz: ≤ 8×10⁻³ (C ≤ 1.0 μF)
    - 10 kHz: ≤ 15×10⁻³ (C ≤ 1.0 μF)
    - 100 kHz: ≤ 30×10⁻³
    - 机械测试: 包括拉力测试、振动测试、低压测试和冲击测试等。
    - 封装形式: 带有可调节引脚长度的径向引脚设计,适用于自动插入。

    3. 产品特点和优势


    - 高体积/电容比: 在有限的空间内实现高效能。
    - 自愈能力: 防止局部放电引发损坏,延长使用寿命。
    - 符合AEC-Q200标准: 符合汽车电子行业的严格要求。
    - 环保合规: 完全符合RoHS 2011/65/EU指令,无铅且不含有毒物质。
    - 可靠性: 运行寿命长达30万小时(在+125°C下运行不超过1000小时)。

    4. 应用案例和使用建议


    应用案例:
    - 旁路滤波: 在高频电路中减少噪声干扰。
    - 阻断电路: 实现信号隔离。
    - 耦合/解耦: 在电源模块间传递信号。
    - 定时电路: 如RC振荡器中稳定时间常数。
    使用建议:
    - 散热管理: 高电压等级时需注意散热,避免过热导致性能下降。
    - 正确安装: 引脚长度适配印刷电路板的焊接工艺,确保牢固连接。
    - 避免极端环境: 特别是在高温或低温环境下,选择合适的型号以满足特定需求。

    5. 兼容性和支持


    WIMA MKS 2 电容器支持多种封装方式(如带卷和管状包装),方便自动化生产和组装。此外,WIMA提供全面的质量控制体系和技术支持服务,确保产品符合国际标准。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查引脚焊接质量并重新焊接 |
    | 温度过高 | 降低负载或增加散热措施 |
    | 参数漂移 | 更换更高精度的产品或重新校准 |

    7. 总结和推荐


    WIMA MKS 2 系列聚酯薄膜电容器凭借其高性能、高可靠性和环保特性,在各种电子电路中表现出色。无论是工业控制还是消费电子产品,这款电容器都值得信赖。强烈推荐用于需要高稳定性与长期使用寿命的应用场合。
    如果您正在寻找一款耐用、高效的电容器,WIMA MKS 2 是您的理想选择!

MKS2B041501E00JSSD参数

参数
电容值 1.5μF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-AC 30V
额定电压-DC 50V
ESR-等效串联电阻 -
长*宽*高 7.2mm*4.5mm*9.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

MKS2B041501E00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKS2B041501E00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKS2B041501E00JSSD MKS2B041501E00JSSD数据手册
