FKP2O104701G00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 470pF ±5% 聚丙烯 1KV 250V 通孔安装 7.2mm*5.5mm*7mm
供应商型号: 1519288
供应商: 海外现货
标准整包数: 10

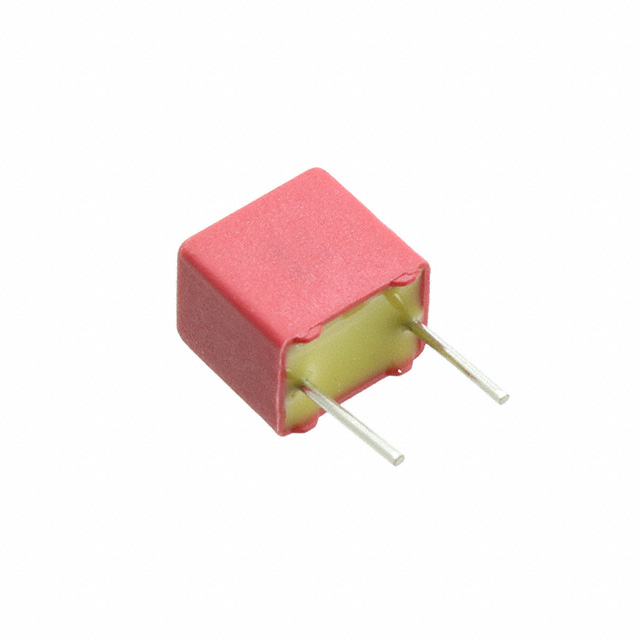

WIMA 薄膜电容 FKP2O104701G00JSSD

FKP2O104701G00JSSD概述


    产品简介


    WIMA FKP 2系列薄膜电容器
    WIMA FKP 2系列薄膜电容器是一种用于脉冲应用的聚丙烯(Polypropylene, PP)薄膜/箔电容器。它们的设计适用于高频应用,具有广泛的容值范围和多种额定电压选择。这些电容器的主要功能是用于样本保持、定时、LC滤波、振荡电路和音频设备中。该系列产品提供了卓越的电气特性和紧凑的设计,使其在各种高性能电子设备中成为理想的选择。

    技术参数


    - 容值范围:33 pF 至 0.033 µF(根据要求提供E12值)
    - 额定电压:63 VDC, 100 VDC, 250 VDC, 400 VDC, 630 VDC, 800 VDC, 1000 VDC
    - 容差:±20%, ±10%, ±5%, ±2.5%(±2%, ±1.5% 或 ±1% 可根据特殊请求获得)
    - 工作温度范围:–55°C 至 +100°C
    - 绝缘电阻:≥3 x 10^5 MΩ @ +20°C
    - 测试电压:Ur ≤ 63 VDC: 50 V/1分钟;Ur ≥ 100 VDC: 100 V/1分钟
    - 介电损耗因数(tan δ)
    - 1 kHz: C ≤ 1000 pF: ≤ 5 x 10^-4;C > 1000 pF: ≤ 6 x 10^-4
    - 10 kHz: ≤ 6 x 10^-4
    - 100 kHz: ≤ 8 x 10^-4
    - 1 MHz: ≤ 10 x 10^-4
    - 温度系数:–200 x 10^-6/°C (典型)
    - 机械测试:
    - 引脚拉力测试:10 N,符合IEC 60068-2-21
    - 振动测试:10...2000 Hz,0.75 mm振幅,或10 g,符合IEC 60068-2-6
    - 低气压密度测试:1 kPa = 10 mbar,符合IEC 60068-2-13
    - 冲击测试:4000次冲击,390 m/s²,符合IEC 60068-2-29
    - 其他特性:
    - 脉冲特性构造
    - 非常低的介电吸收
    - 符合RoHS 2015/863/EU

    产品特点和优势


    WIMA FKP 2系列电容器的独特之处在于其非常低的介电损耗和脉冲特性构造。此外,该电容器提供多种精度选项,可满足不同的应用需求。它具备优秀的温度稳定性和长寿命,适用于各种高频率应用,如采样保持、定时电路、LC滤波器和音频设备。

    应用案例和使用建议


    典型应用:
    - 高频应用(例如:采样保持、定时、LC滤波、振荡电路、音频设备)
    使用建议:
    1. 在使用前请确保环境温度在规定的范围内,以保证电容器的性能稳定。
    2. 由于其低介电损耗特性,适用于高频应用,但需注意不要超过其额定电压和温度限制。
    3. 为防止损坏,在焊接过程中要确保电容器内部温度不超过推荐值。

    兼容性和支持


    WIMA FKP 2系列电容器的封装形式使得它们可以轻松安装在印刷电路板上,且尺寸符合标准。此外,WIMA公司还提供全面的技术支持和服务,包括产品说明和技术文档,确保用户能够正确使用和维护这些电容器。

    常见问题与解决方案


    Q: 电容器的额定电压是否可以根据需要进行调整?
    A: 不可以,额定电压是固定的,但您可以根据需要选择不同额定电压的产品。
    Q: 如何确定电容器的工作温度范围?
    A: 请参考技术手册中的数据,通常在 –55°C 至 +100°C 的范围内。
    Q: 电容器的容差如何影响其性能?
    A: 容差越小,电容器的性能越稳定,特别适合需要精确测量的应用场合。

    总结和推荐


    综合评估:
    WIMA FKP 2系列电容器以其卓越的电气特性和广泛的应用范围,成为高可靠性应用的理想选择。它们具有良好的温度稳定性、低介电损耗以及广泛的容值和电压选择,使其在众多电子设备中表现出色。
    推荐使用:
    鉴于其出色的性能和可靠性,我们强烈推荐WIMA FKP 2系列电容器应用于对电容器性能要求较高的电子设备中。无论是高频应用还是对精度要求极高的应用,这款电容器都是您的理想之选。

FKP2O104701G00JSSD参数

参数
电容值 470pF
容差 ±5%
介电材料 聚丙烯
额定电压-DC 1KV
ESR-等效串联电阻 -
额定电压-AC 250V
长*宽*高 7.2mm*5.5mm*7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKP2O104701G00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP2O104701G00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP2O104701G00JSSD FKP2O104701G00JSSD数据手册
