首页  >  产品百科  >  MKP1G033306A00JSSD

MKP1G033306A00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 330nF ±5% 聚丙烯 400V 250V 通孔安装 31.5mm*9mm*19mm
供应商型号: AL-MKP1G033306A00JSSD
供应商: 海外现货
标准整包数: 1

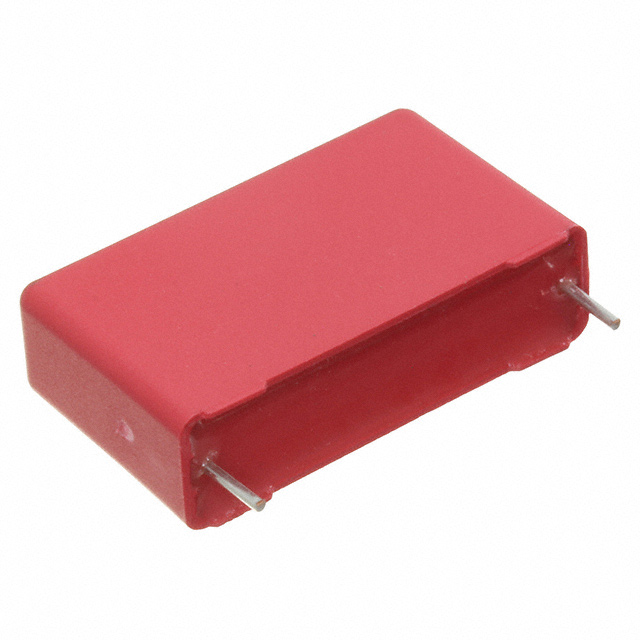

WIMA 薄膜电容 MKP1G033306A00JSSD

MKP1G033306A00JSSD概述

    # WIMA MKP 10 聚丙烯薄膜电容器技术手册解析

    产品简介


    WIMA MKP 10 是一款高性能聚丙烯薄膜电容器,专为脉冲应用设计,采用双面镀金属电极结构,具备出色的电气特性和稳定性。该产品广泛应用于开关电源、电视和显示器、照明设备及音频视频设备等领域。其主要特点是负温度系数的电容变化、低损耗因数(tan δ)以及高可靠性和耐久性。

    技术参数


    主要技术规格:
    - 电容范围: 1000 pF 至 47 mF(可按 E12 值定制)
    - 额定电压: 100 VDC 至 3000 VDC
    - 绝缘电阻: 在 +20°C 下,≥ 1 x 10⁵ MΩ(≤ 0.33 μF),≥ 30,000 秒·MΩ·μF(> 0.33 μF)
    - 最大脉冲上升时间: 视具体电容值和额定电压而定(详见手册表格)
    - 温度范围: -55°C 至 +110°C
    - 测试电压: 1.2 x 额定电压(UR)
    电气特性:
    - 损耗因数 (tan δ):
    - 1 kHz: ≤ 0.0006
    - 10 kHz: ≤ 0.0006
    - 100 kHz: ≤ 0.0015
    - 电压降额: 每升高 1K 温度下降额定直流电压的 1.35%,交流电压则从 +75°C 开始降额。
    工作环境:
    - 符合 IEC 标准的气候测试类别(55/100/56)
    - 自愈功能增强可靠性

    产品特点和优势


    WIMA MKP 10 聚丙烯薄膜电容器以其独特的双面镀金属电极设计和卓越的电气性能在市场上脱颖而出。以下为其显著特点:
    1. 高可靠性和长寿命: 理论使用寿命高达 300,000 小时。
    2. 低损耗因数: tan δ 值极低,适用于对效率要求高的场合。
    3. 自愈能力: 即使发生局部放电也能自动修复,延长使用寿命。
    4. 宽广的适用温度范围: 能够适应恶劣的工作条件。
    5. 符合环保标准: 符合 RoHS 2011/65/EU 法规。

    应用案例和使用建议


    典型应用:
    - 开关电源模块:用于滤波和储能。
    - 电视与监视器:提供高效的能量储存和稳定的信号传输。
    - LED 照明系统:调节电流波动以保护敏感电路。
    - 音响设备:改善音质并减少失真。
    使用建议:
    - 确保安装环境通风良好,避免过热影响性能。
    - 根据实际需求选择合适的额定电压与容量,避免过压操作。
    - 对于高频脉冲电路,需注意脉冲上升时间和能量承受能力匹配。

    兼容性和支持


    WIMA MKP 10 能够与多种主流 PCB 模块兼容,支持不同规格尺寸(见详细表格)。此外,制造商提供了全面的技术文档和技术支持服务,帮助用户快速集成至现有系统。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后电容值偏差较大 | 检查焊接质量及环境温度是否超出规定范围。 |
    | 工作时发热严重 | 检查负载情况,必要时增加散热措施。 |
    | 使用寿命低于预期 | 定期检查电路状态,确认是否过压或过流运行。 |

    总结和推荐


    WIMA MKP 10 聚丙烯薄膜电容器凭借其优异的性能、强大的兼容性和广泛的适用领域,在多个行业中展现出强劲的竞争优势。无论是从技术参数还是实际应用表现来看,这款产品都堪称业内标杆。我们强烈推荐该型号电容器用于需要高效能、稳定性和环保性的应用场景中。
    通过结合上述分析,WIMA MKP 10 不仅满足了现代电子设备的需求,还为未来的创新提供了坚实的基础。对于任何寻求高性能电容器的工程师或采购人员来说,这无疑是一个值得信赖的选择。

MKP1G033306A00JSSD参数

参数
电容值 330nF
容差 ±5%
介电材料 聚丙烯
额定电压-AC 250V
额定电压-DC 400V
ESR-等效串联电阻 -
长*宽*高 31.5mm*9mm*19mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

MKP1G033306A00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKP1G033306A00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKP1G033306A00JSSD MKP1G033306A00JSSD数据手册

MKP1G033306A00JSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
