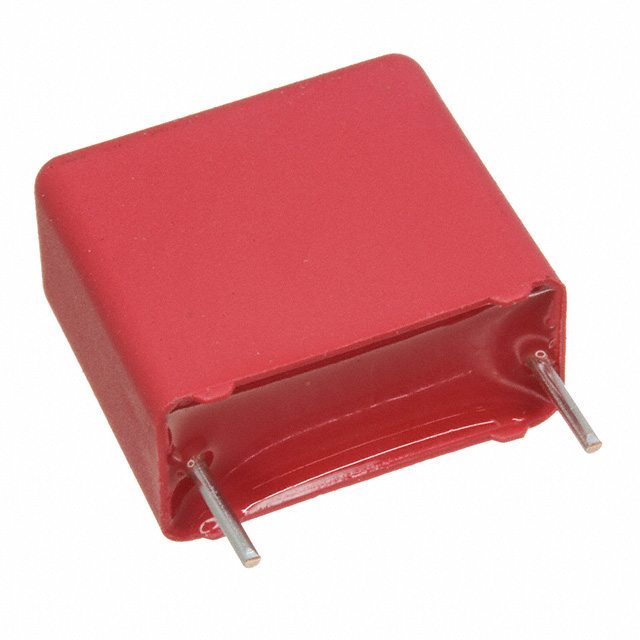

MKP1F034704J00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 470nF ±10% 聚丙烯 250V 180V 通孔安装 18mm*9mm*16mm
供应商型号: 505-MKP1F034704J00KS
供应商: Mouser
标准整包数: 1
WIMA 薄膜电容 MKP1F034704J00KSSD

MKP1F034704J00KSSD概述

    # WIMA MKP 10 聚丙烯薄膜电容器技术手册解读

    产品简介


    WIMA MKP 10 是一款聚丙烯(PP)薄膜电容器,专为脉冲应用设计。其独特的双面镀金属电极结构,使其具备高可靠性、低损耗因子和负温度系数电容变化的特点。这款电容器适合多种应用场景,包括开关电源、电视及显示器、照明系统和音视频设备。
    主要功能
    - 脉冲能力:特别适合处理高频率和大电流的脉冲信号。
    - 自愈特性:能够通过自动修复内部局部放电来延长使用寿命。
    - 宽广的工作温度范围:–55°C 至 +110°C,适用于严苛的工业环境。
    应用领域
    - 开关电源模块
    - 视频和音频设备
    - 照明控制系统
    - 工业自动化设备

    技术参数


    以下是该电容器的关键技术规格:
    | 参数名称 | 规格 |

    | 额定电压范围 | 100 VDC 至 3000 VDC |
    | 容量范围 | 1000 pF 至 47 mF |
    | 温度范围 | –55°C 至 +110°C |
    | 损耗因子 (tanδ) | 1 kHz 时 ≤ 6 x 10⁻⁴ |
    | 绝缘电阻 | ≥ 1 x 10⁵ MΩ (≤ 0.33 µF) |
    | 工作寿命 | ≥ 300,000 小时 |
    | 电压降额 | DC:每升高 1K 减少 1.35%;AC:+75°C 时降额 |
    此外,电容器提供多种尺寸和封装选项,以适应不同的电路需求,具体细节参见技术手册附录。

    产品特点和优势


    1. 高性能材料:采用聚丙烯(PP)作为介质,具有出色的耐热性和绝缘性能。
    2. 自愈功能:即使在极端条件下出现短路故障,电容器能自行恢复,确保稳定运行。
    3. 高脉冲处理能力:适用于高要求的脉冲负载,典型用途包括开关电源和照明驱动电路。
    4. RoHS 合规性:符合欧盟 RoHS 标准,环保友好。

    应用案例和使用建议


    典型应用案例
    - 开关电源:MKP 10 在高频开关模式中作为滤波器使用,可以有效抑制高频噪声干扰。
    - 电视和显示器:用于电源输入和输出滤波,减少电磁干扰。
    使用建议
    1. 温度管理:确保工作环境温度不超过推荐范围,避免过热损坏。
    2. 正确安装:使用推荐的 PCB 布局和固定方式,避免机械应力对连接造成影响。
    3. 搭配考虑:根据应用需求选择合适的电容值和电压等级,优先选用经过认证的兼容组件。

    兼容性和支持


    WIMA MKP 10 与多种主流 PCB 尺寸兼容,可通过标准工具轻松安装。制造商提供了详尽的技术文档和支持服务,包括定期更新的产品规格和客户技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器出现异常发热 | 检查电路布局,确保良好的散热条件并减少环境温度。 |
    | 容量测量偏差超出规定范围 | 确认测试设备的精度,并重新校准设备。 |
    | 产品寿命未达预期 | 检查是否满足额定工作条件,必要时更换新批次产品。 |

    总结和推荐


    综合评估
    WIMA MKP 10 聚丙烯薄膜电容器凭借其卓越的性能、广泛的适用性和高度可靠性,在工业和消费电子领域表现出色。特别是其自愈能力和优异的温度稳定性,使其成为许多关键应用场景的理想选择。
    推荐结论
    强烈推荐此产品用于需要高脉冲处理能力的电路设计。对于涉及高频噪声滤波、高压应用或复杂环境下的设备,MKP 10 可显著提升整体系统的可靠性和性能表现。

MKP1F034704J00KSSD参数

参数
电容值 470nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 180V
额定电压-DC 250V
长*宽*高 18mm*9mm*16mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

MKP1F034704J00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKP1F034704J00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKP1F034704J00KSSD MKP1F034704J00KSSD数据手册

MKP1F034704J00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
