MKP2J021501F00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 15nF ±10% 聚丙烯 630V 250V 通孔安装 7.2mm*5mm*10mm
供应商型号: 1928-1534-ND
供应商: Digi-Key
标准整包数: 1

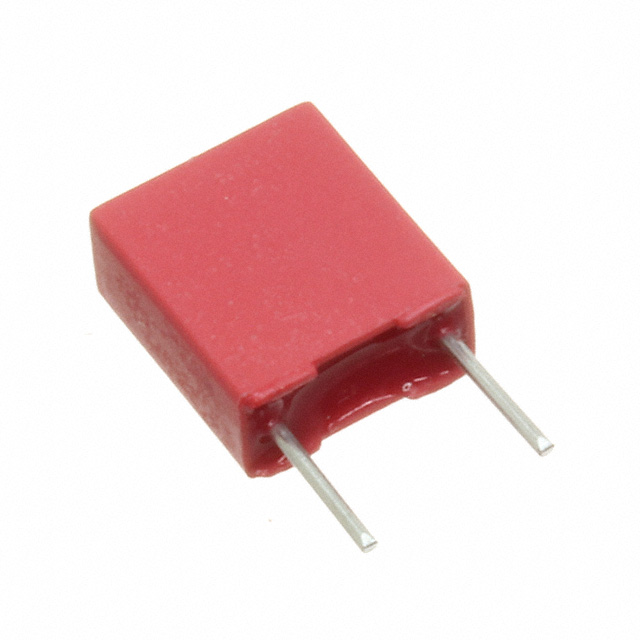

WIMA 薄膜电容 MKP2J021501F00KSSD

MKP2J021501F00KSSD概述

    # WIMA MKP 2 Metallized Polypropylene Capacitors 技术手册

    1. 产品简介


    基本信息
    WIMA MKP 2 系列是聚丙烯(Polypropylene, PP)电容器,专为高频应用设计。它采用金属化薄膜作为电介质,通过真空沉积工艺制造,具有卓越的性能和可靠性。主要适用于需要高频率响应、低损耗因子及高可靠性的电子电路。
    应用领域
    - 高频采样和保持电路
    - 定时电路
    - 振荡电路
    - 高频耦合和去耦电路

    2. 技术参数


    电气特性
    | 参数名称 | 规格范围 |

    | 额定电压(DC) | 63 V至1000 V |
    | 容量范围 | 1000 pF 至 1.0 mF |
    | 标称容差 | ±20%,±10%,±5% |
    | 工作温度范围 | -55°C 至 +100°C |
    | 绝缘电阻 | ≥3 x 10^4 MΩ |
    | 最大脉冲上升时间 | 见对应容量及电压表格 |
    物理特性
    - 电介质:聚丙烯薄膜
    - 电极:真空沉积金属化层
    - 封装材料:耐溶剂阻燃塑料壳,环氧树脂密封
    - 接线端子:镀锡铜线
    - 颜色标识:红色外壳,黑色标记,红色环氧树脂封盖
    环境测试
    - 拉力测试:10 N 沿引脚方向(符合 IEC 60068-2-21)
    - 振动测试:6小时,10至2000 Hz 或加速度 10 g(符合 IEC 60068-2-6)
    - 低压测试:1 kPa = 10 mbar(符合 IEC 60068-2-13)

    3. 产品特点和优势


    - 高体积比电容密度:单位体积内更高的储能能力。
    - 自修复性能:在过压情况下可部分恢复功能。
    - 优异的脉冲能力:额定电压250 VDC以上特别适合高压脉冲应用。
    - 低损耗因子:典型值低于 0.3%(1kHz),确保高效率。
    - 负温度系数:降低因温度变化引起的电容漂移。
    - RoHS合规:无铅设计符合欧盟环保标准。

    4. 应用案例和使用建议


    示例场景
    - 音响系统:用于滤波器和平滑噪声抑制。
    - 工业控制:提高开关电源效率。
    - 通信设备:实现信号隔离和稳定化。
    使用建议
    - 在高频应用中,尽量避免使用超宽温度范围,以减少热膨胀效应的影响。
    - 脉冲负载下选择更高额定电压型号以延长寿命。
    - 结合电容器手册提供的阻抗曲线选择最佳频率匹配型号。

    5. 兼容性和支持


    - 兼容性:WIMA MKP 2 可直接替换市面上多数同规格产品,无需修改PCB布局。
    - 技术支持:提供详细技术文档和技术咨询支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 脉冲性能下降 | 检查实际工作电压是否超出标称值 |
    | 引脚焊接质量差 | 确保焊接温度不超过推荐值 |
    | 容量偏差较大 | 更换对应精度的型号 |

    7. 总结和推荐


    WIMA MKP 2 系列凭借其优异的技术指标和广泛应用场景,在高频、高可靠性需求的领域表现出色。尤其适合需要紧凑设计和高性能的电子应用。总体而言,这款产品在质量和价格方面均具备较强的竞争力,强烈推荐给对电容器性能要求较高的客户。

MKP2J021501F00KSSD参数

参数
电容值 15nF
容差 ±10%
介电材料 聚丙烯
额定电压-DC 630V
ESR-等效串联电阻 -
额定电压-AC 250V
长*宽*高 7.2mm*5mm*10mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

MKP2J021501F00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKP2J021501F00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKP2J021501F00KSSD MKP2J021501F00KSSD数据手册

MKP2J021501F00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.782 ¥ 6.6079
10+ $ 0.5279 ¥ 4.4603
50+ $ 0.3899 ¥ 3.2945
100+ $ 0.342 ¥ 2.8617
500+ $ 0.2808 ¥ 2.3496
1000+ $ 0.2601 ¥ 2.177
3500+ $ 0.2295 ¥ 1.9209
7000+ $ 0.2156 ¥ 1.8047
库存: 3401
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.6
