首页  >  产品百科  >  MKX2AW45607F00KSSD

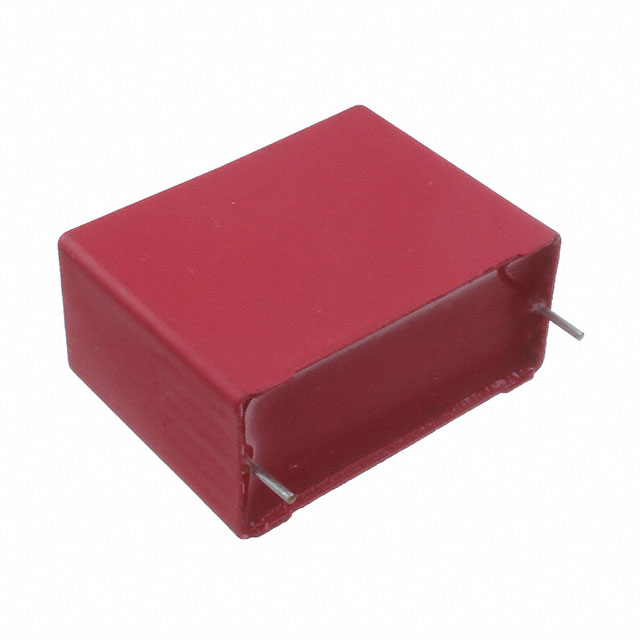

MKX2AW45607F00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 5.6μF ±10% 聚丙烯 630V 305V 通孔安装 41.5mm*19mm*32mm
供应商型号: 505-MKX2AW45607F00KS
供应商: Mouser
标准整包数: 1
WIMA 薄膜电容 MKX2AW45607F00KSSD

MKX2AW45607F00KSSD概述


    产品简介


    WIMA MKP-X2 是一款高性能的聚丙烯薄膜电容器(Metallized Polypropylene Film Capacitor),属于 X2 类型的无线电干扰抑制电容器。这些电容器广泛应用于电磁兼容性(EMC)领域,以满足国际电磁兼容性标准的要求。它们通常用于连接交流主电源线的相位和零线或相导体之间,具备出色的电气特性和长期可靠性。此外,产品符合 RoHS 指令,无铅且环保。

    技术参数


    以下为 WIMA MKP-X2 的主要技术规格:
    - 电容范围:1000 pF 至 10 mF
    - 额定电压:305 VAC
    - 绝缘电阻:
    - C T 0.33 mF 时:≥ 1.5 × 10⁴ MΩ
    - C Θ 0.33 mF 时:≥ 5000 秒 (MΩ × mF)
    - 测量电压:100 V / 1 分钟
    - 最大脉冲上升时间:100 V/us(对于峰值电压等于 2 × 305 VAC 的脉冲)
    - 测试电压:
    - C T 1.0 mF:2260 VDC, 2 秒
    - C Θ 1.0 mF:1800 VDC, 2 秒
    - 使用寿命:
    - 最大 300,000 小时
    - 失效率:≤ 2 FIT(故障率公式与额定电压 Ur 和温度相关)
    - 电介质材料:聚丙烯(PP)薄膜
    - 介损角正切(tan δ):
    - 1 kHz:10 pF ~ 1.0 mF:18 × 10⁻⁴ ~ 20 × 10⁻⁴
    - 10 kHz:20 × 10⁻⁴ ~ 60 × 10⁻⁴
    - 100 kHz:50 × 10⁻⁴
    - 温度范围:–55°C 至 +105°C
    - 批准标准:符合 IEC 60384-14 和 VDE 标准

    产品特点和优势


    1. 高可靠性:具有自愈能力,在过压情况下可恢复功能,延长使用寿命。
    2. 高抗干扰能力:由于低等效串联电阻(ESR)和良好的衰减性能,能有效抑制射频干扰(RFI)。
    3. 环保合规:符合 RoHS 2011/65/EU 标准,采用环保材料,无铅、无毒害物质。
    4. 广泛的适用性:设计用于多种工业和消费电子应用,涵盖从低容量到大容量的需求。

    应用案例和使用建议


    典型应用
    - 在交流电源线路中连接相位和零线,确保设备满足 EMC 法规要求。
    - 在高频电路中作为滤波器或旁路电容器。
    使用建议
    - 根据具体的应用需求选择合适的电容值和电压等级。
    - 在焊接过程中需注意控制温度,避免过高的焊接温度对电容器造成损害。
    - 在高温环境中使用时,需考虑温升对电容器寿命的影响。

    兼容性和支持


    - WIMA MKP-X2 可与大多数主流电子电路板兼容,适用于通过孔(Thru-Hole)封装方式。
    - 厂商提供全面的技术支持,包括设计咨询、样品提供和质量保证服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后外观异常 | 确保焊接温度符合规范,检查焊接工艺。 |
    | 高温环境下电容值下降 | 使用耐高温型号或改进散热设计。 |
    | 额定电压超过实际运行值 | 更换更高额定电压的电容器。 |

    总结和推荐


    WIMA MKP-X2 是一款高性能、高可靠性的聚丙烯薄膜电容器,特别适合 EMC 应用场景。其自愈特性、优异的抗干扰能力和严格的环保标准使其在市场上具有很高的竞争力。对于需要严格遵守 EMC 法规的设计项目,这款产品是理想的选择。综合来看,WIMA MKP-X2 推荐用于所有需要高性能电容器的工业和消费电子产品中。

MKX2AW45607F00KSSD参数

参数
电容值 5.6μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 305V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 41.5mm*19mm*32mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

MKX2AW45607F00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKX2AW45607F00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKX2AW45607F00KSSD MKX2AW45607F00KSSD数据手册

MKX2AW45607F00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.716 ¥ 56.7502
10+ $ 4.378 ¥ 36.9941
50+ $ 3.8448 ¥ 32.4886
100+ $ 3.3048 ¥ 27.9256
280+ $ 3.294 ¥ 27.8343
1120+ $ 3.1815 ¥ 26.8837
2520+ $ 3.108 ¥ 26.2626
库存: 163
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 56.75
直接购买
加入购物车
