MKP1F042207C00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 2.2μF ±10% 聚丙烯 250V 180V 通孔安装 41.5mm*13mm*24mm
供应商型号: AL-MKP1F042207C00KSSD
供应商: 海外现货
标准整包数: 1

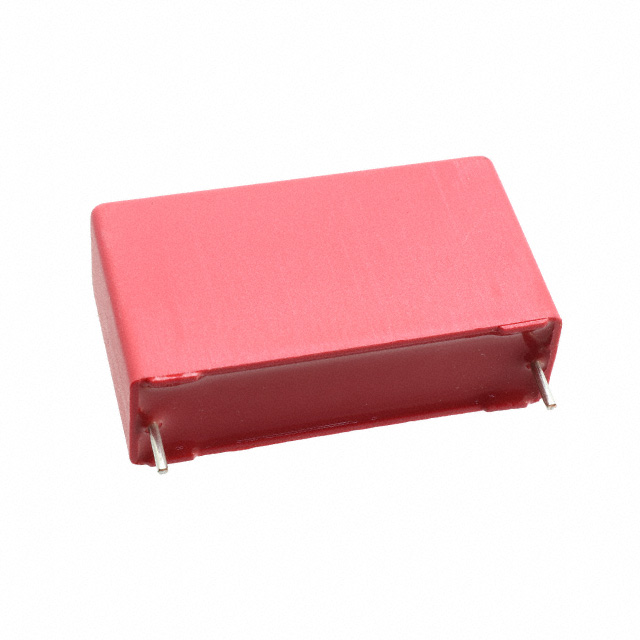

WIMA 薄膜电容 MKP1F042207C00KSSD

MKP1F042207C00KSSD概述

    电子元器件产品技术手册

    1. 产品简介


    产品名称: WIMA MKP 10
    产品类型: 聚丙烯(Polypropylene)电容器
    主要功能: 专为脉冲应用设计,适合高电压、大电流场景。
    应用领域: 开关电源、显示器设备、照明系统、音频及视频设备等领域。

    2. 技术参数


    | 参数名称 | 技术规格 |

    | 工作电压范围 | DC 100V 至 3000V,AC 63V 至 650V |
    | 容量范围 | 1000pF 至 47mF |
    | 绝缘电阻(20°C) | ≥1×10⁵ MΩ·F (≥30,000 MΩ·F 针对容量 >0.33µF) |
    | 温度范围 | -55°C 至 +110°C |
    | 损耗角正切(tanδ) | 0.1mF时,1kHz下为6×10⁻⁴;10kHz下为6×10⁻⁴;100kHz下为1.5×10⁻³ |
    | 脉冲上升时间 | 达到额定电压的最大脉冲上升时间为V/msec(具体数值详见表格) |
    | 尺寸(mm) | 多种型号,从35x50x57至45x65x57不等 |
    | 包装方式 | 精密焊接线引脚或可定制包带包装 |

    3. 产品特点和优势


    1. 脉冲应用设计: 特殊的双面金属化聚丙烯薄膜结构增强了电容在高瞬态电流下的稳定性。
    2. 自愈功能: 在过电压条件下具有自修复能力,显著提高了长期可靠性。
    3. 低损耗: 极低的损耗因子(tanδ),使得设备效率更高,发热更少。
    4. 温度适应性: 温度变化对电容值影响较小,适合极端环境。
    5. 环保设计: 符合RoHS标准,采用阻燃材料封装。

    4. 应用案例和使用建议


    典型应用场景:
    - 开关电源(Switch Mode Power Supplies): 用于滤波和储能。
    - 显示器(TV & Monitor Sets): 支持瞬态电流的高效运行。
    - 音频/视频设备: 改善信号传输的清晰度和稳定性。
    使用建议:
    1. 在脉冲应用中,选择适当的工作电压和容量以满足特定需求。
    2. 由于其优良的绝缘性能,适用于高静电环境中的设备。
    3. 使用过程中,注意避免过热现象,确保良好散热条件。

    5. 兼容性和支持


    兼容性: WIMA MKP 10 系列电容器可以与其他常规PCB组件良好协作,尤其适用于标准化焊接工艺。
    厂商支持: 提供详细的工程文档和技术支持服务,覆盖全球用户。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容值偏差超过容差范围 | 检查焊接质量和使用环境温度的影响 |
    | 工作电压超出安全范围 | 更换至更高电压等级的产品 |
    | 热稳定性不佳导致失效 | 确保良好的散热设计并合理降额使用 |

    7. 总结和推荐


    总结: WIMA MKP 10系列电容器以其出色的性能、可靠性和广泛的适用性成为众多高要求应用领域的首选产品。其独特的双面金属化聚丙烯薄膜设计和低损耗特性使其在高电压、大功率场景中表现卓越。
    推荐: 强烈推荐用于需要高性能电容器的场合,如电源管理、显示系统及音频处理设备。厂商的技术支持和服务保障也为用户的后期使用提供了便利。
    以上是对WIMA MKP 10系列电容器的全面解析,希望能帮助您更好地了解和使用这款优质产品。

MKP1F042207C00KSSD参数

参数
电容值 2.2μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 180V
额定电压-DC 250V
ESR-等效串联电阻 -
长*宽*高 41.5mm*13mm*24mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

MKP1F042207C00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKP1F042207C00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKP1F042207C00KSSD MKP1F042207C00KSSD数据手册

MKP1F042207C00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
