MKS2B036801C00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 680nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 50V 30V 通孔安装 7.2mm*3.5mm*8.5mm
供应商型号: AL-MKS2B036801C00JSSD
供应商: 海外现货
标准整包数: 1

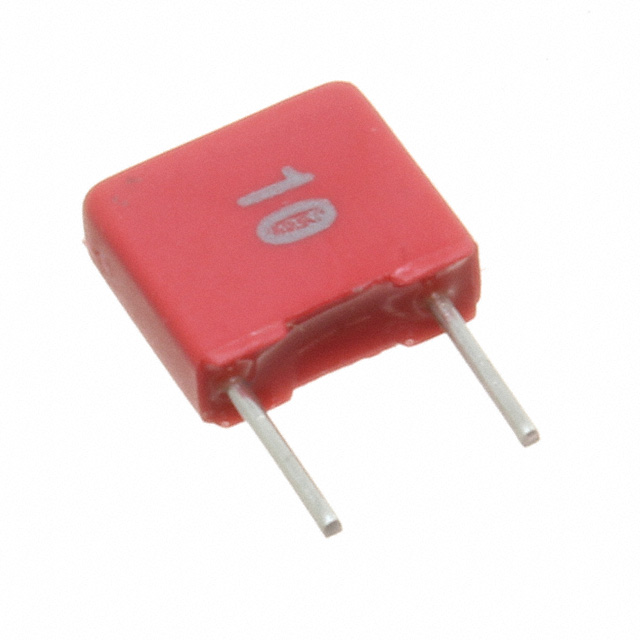

WIMA 薄膜电容 MKS2B036801C00JSSD

MKS2B036801C00JSSD概述

    # WIMA MKS 2 金属化聚酯电容器技术手册

    产品简介


    基本介绍
    WIMA MKS 2 是一款高性能的金属化聚酯薄膜电容器(PET),具有高体积比和卓越的可靠性。这些电容器被广泛应用于各种直流电路,如旁路、阻隔、耦合和解耦等场景。其设计目标是为客户提供高效的电气性能和长寿命,适用于广泛的工业和消费电子产品。
    主要功能
    - 高体积/容量比:占用更小的空间以实现更高的储能密度。
    - 自修复能力:能够在一定程度上自我修复,延长使用寿命。
    - AEC-Q200认证:确保其符合汽车电子的质量标准。
    - 环保设计:根据RoHS 2011/65/EU标准制造,不含铅和其他有害物质。
    应用领域
    - 通用直流应用
    - 旁路电容
    - 阻隔电容
    - 耦合与解耦电容
    - 定时电路

    技术参数


    | 参数 | 规格 |

    | 电容范围 | 0.01 µF 至 10 µF |
    | 额定电压 | 50 VDC, 63 VDC, 100 VDC, 250 VDC, 400 VDC, 630 VDC |
    | 电容公差 | ±20%, ±10%, ±5% |
    | 工作温度范围 | -55°C 至 +100°C(50 VDC); -55°C 至 +125°C(63 VDC及以上) |
    | 绝缘电阻 | ≥5 x 10³ MΩ·µF @ +20°C (50 VDC),≥1 x 10⁴ MΩ·µF @ +20°C (63 VDC及以上) |
    | 损耗角正切(tan δ) | 1 kHz 下 ≤8 × 10⁻³;10 kHz 下 ≤15 × 10⁻³;100 kHz 下 ≤30 × 10⁻³ |
    | 测试电压 | 1.6 Ur @ 2秒 (依据IEC 60384-2) |

    产品特点和优势


    独特功能
    - 高效的电介质PET材料保证了优良的电气性能。
    - 自修复功能显著提高了产品的可靠性。
    - 符合严格的国际环保标准,环保无害。
    市场竞争力
    WIMA MKS 2 凭借其高效率、稳定性和环保特性,在市场上具有很强的竞争优势。它不仅满足常规直流应用的需求,还特别适合对空间要求较高的场景。

    应用案例和使用建议


    典型应用案例
    - 汽车电子:用于车载音响系统中的滤波和耦合。
    - 工业控制:应用于电源模块中进行滤波处理。
    - 消费类电子产品:如电视、音响设备中的信号隔离。
    使用建议
    - 在选择电容器时,应根据实际的工作电压和温度条件来确定合适的额定值。
    - 对于高频电路,建议优先考虑低损耗角正切的型号。

    兼容性和支持


    兼容性
    WIMA MKS 2 电容器可以轻松集成到现有的电路板设计中,与其他标准元件保持良好的兼容性。
    支持与维护
    制造商提供详尽的技术文档和支持服务,确保客户能够快速解决问题并获得所需帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器过热 | 确保安装环境通风良好,避免高温环境 |
    | 性能不稳定 | 检查连接是否牢固,必要时重新焊接 |

    总结和推荐


    综合评估
    WIMA MKS 2 金属化聚酯电容器凭借其高效能、高可靠性和环保特性,成为众多领域的理想选择。它在设计、制造和性能方面均表现出色,特别是在需要紧凑尺寸和高性能的地方。
    推荐使用
    强烈推荐使用WIMA MKS 2 电容器,尤其是对于那些追求高效率、长寿命且注重环保的产品开发项目。无论是家用电器还是工业设备,这款电容器都能提供出色的性能表现。

MKS2B036801C00JSSD参数

参数
电容值 680nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-AC 30V
额定电压-DC 50V
ESR-等效串联电阻 -
长*宽*高 7.2mm*3.5mm*8.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

MKS2B036801C00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKS2B036801C00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKS2B036801C00JSSD MKS2B036801C00JSSD数据手册

MKS2B036801C00JSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
