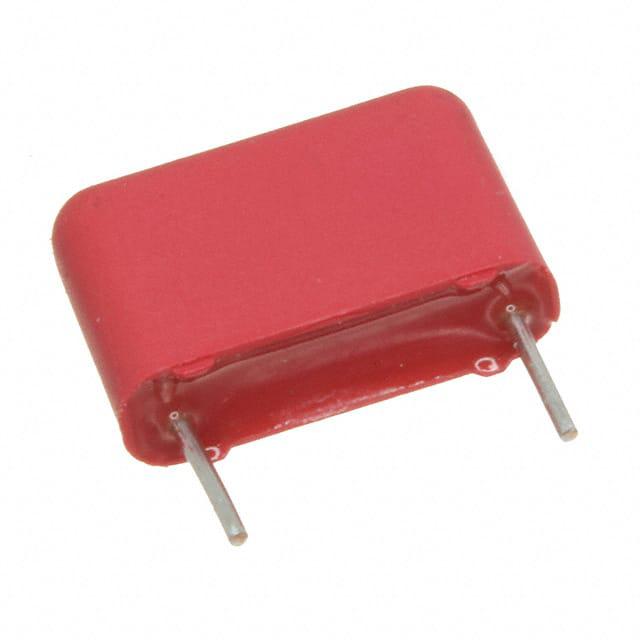

MKP4F026803C00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 68nF ±5% 聚丙烯 250V 160V 通孔安装 13mm*4mm*9mm
供应商型号: AL-MKP4F026803C00JSSD
供应商: 海外现货
标准整包数: 1
WIMA 薄膜电容 MKP4F026803C00JSSD

MKP4F026803C00JSSD概述

    # WIMA MKP 4 薄膜电容器技术手册

    产品简介


    WIMA MKP 4 是一款高性能的金属化聚丙烯(Polypropylene, PP)薄膜电容器,以其高体积比电容、自愈能力及卓越的电气特性著称。该系列电容器适用于多种高频率应用场合,例如采样保持电路、定时电路、振荡器和高频耦合与去耦应用。MKP 4 的设计严格遵循国际标准(如IEC 60384-16),确保其在工业和消费电子领域的可靠性与稳定性。

    技术参数


    以下是WIMA MKP 4的主要技术规格:
    额定电压
    - DC:100 VDC 至 2000 VDC
    - AC:63 VAC 至 700 VAC
    电容范围
    - 1000 pF 至 10 mF
    尺寸范围
    - 尺寸代码:PCM 7.5 mm 至 37.5 mm
    温度特性
    - 操作温度范围:-55°C 至 +100°C
    其他参数
    - 额定绝缘电阻:≥ 0.33 MΩ·F (+20°C)
    - 最大损耗因子:1 kHz 下≤ 6×10⁻⁴
    - 最大脉冲上升时间:TA<40°C 下可达 2700 μs

    产品特点和优势


    1. 高体积比电容:MKP 4 使用金属化聚丙烯薄膜作为介质,提供高效的电容体积比。
    2. 自愈性能:内部缺陷可自动修复,显著提高使用寿命。
    3. 低损耗和吸收:具备极低的损耗因子和介电吸收率,适合高频应用。
    4. 符合RoHS标准:无铅化生产,环保可靠。
    5. 广泛的适用范围:支持高达2000 VDC的工作电压,适应多种工业需求。

    应用案例和使用建议


    典型应用
    - 采样和保持电路:用于信号采集和存储。
    - 定时电路:为时钟电路提供稳定的时间延迟。
    - 振荡器:支撑振荡器稳定工作。
    - 高频耦合与去耦:用于信号隔离和电源滤波。
    使用建议
    - 在高温环境中使用时,需考虑额定电压降额,根据手册建议,温度每升高1K,直流电压降额1.35%。
    - 确保焊接温度不超过推荐值(如单波焊接预热≤135°C,回流焊接预热≤110°C),以保护电容器性能。
    - 定期检查电气参数,特别是长期使用后可能出现的漂移现象。

    兼容性和支持


    - 封装形式:支持带状和卷装封装,具体尺寸详见手册附录。
    - 与其他器件兼容性:可与大多数工业标准接口兼容,适合多种PCB布局设计。
    - 技术支持:提供详细的工程文档和技术支持服务,帮助用户快速集成到项目中。

    常见问题与解决方案


    Q1:如何判断电容器是否发生故障?
    A1: 可通过测量电容值和损耗因子变化来判断。如果发现显著偏差,可能需要更换电容器。
    Q2:焊接过程中如何避免损坏?
    A2: 严格控制焊接温度和时间,避免过高的热量导致损坏。参考手册提供的焊接曲线进行操作。
    Q3:如何应对高温环境下的降额?
    A3: 手册建议根据温度变化对电压进行动态调整,确保始终低于额定值的85%(DC)或75%(AC)。

    总结和推荐


    WIMA MKP 4 薄膜电容器凭借其高性能、高可靠性及宽泛的应用范围,在工业和消费电子领域表现出色。其优异的自愈能力和低损耗特性使其成为高频电路的理想选择。然而,用户需注意正确操作和环境条件以最大化其使用寿命。总体而言,WIMA MKP 4 是一款值得推荐的优质产品,适用于要求严格的工程项目。

MKP4F026803C00JSSD参数

参数
电容值 68nF
容差 ±5%
介电材料 聚丙烯
额定电压-DC 250V
ESR-等效串联电阻 -
额定电压-AC 160V
长*宽*高 13mm*4mm*9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

MKP4F026803C00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKP4F026803C00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKP4F026803C00JSSD MKP4F026803C00JSSD数据手册
