MKS4F043306B00MSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 3.3μF ±20% 涤纶,聚对苯二甲酸乙二醇酯 250V 160V 通孔安装 31.5mm*11mm*21mm
供应商型号: 1928-1712-ND
供应商: Digi-Key
标准整包数: 1

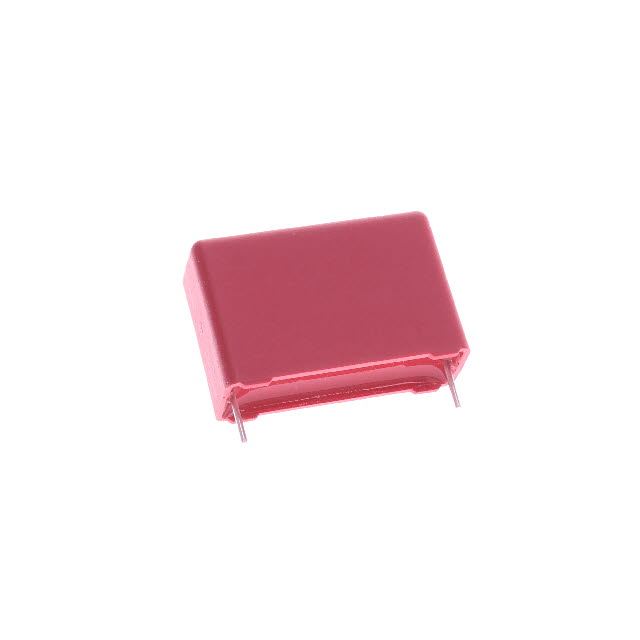

WIMA 薄膜电容 MKS4F043306B00MSSD

MKS4F043306B00MSSD概述

    # WIMA MKS 4 聚酯薄膜电容器技术手册解读

    1. 产品简介


    WIMA MKS 4 是一款高性能的聚酯薄膜电容器(Metallized Polyester Capacitor),采用PET(聚对苯二甲酸乙二醇酯)作为介质材料。其主要应用于直流电路中,包括旁路、阻隔、耦合、滤波、平滑及定时等功能。这种电容器体积小、容量范围广,具有高可靠性,广泛用于通信、工业控制、电源管理等领域。
    特点:
    - 额定电压范围:50VDC 至 2000VDC
    - 容量范围:1000pF 至 680mF
    - 工作温度范围广:最高可达 +125°C
    - 符合RoHS标准

    2. 技术参数


    | 参数 | 值 |

    | 额定电压范围 | 50VDC、63VDC、100VDC、250VDC、400VDC、630VDC、1000VDC、1500VDC、2000VDC |
    | 容值范围 | 1000pF 至 680mF |
    | 容差 | ±20%,±10%,±5% |
    | 绝缘电阻 | Ur=50VDC:≥5×10^3 MΩ·mF,测试时间1500秒 |
    | 损耗因子 | 1kHz:≤8×10^-3 |
    10kHz:≤15×10^-3 |
    100kHz:≤30×10^-3 |
    | 脉冲上升时间 | 视具体容值而定,最大操作值与测试值见图表 |

    3. 产品特点和优势


    WIMA MKS 4 聚酯薄膜电容器具备以下优势:
    1. 高容积比:单位体积内可容纳较大电容量。
    2. 自修复特性:能够自动修复由于过电压引起的局部击穿现象。
    3. 良好的热稳定性:适用于极端工作温度条件。
    4. 环保设计:符合RoHS指令,无铅无卤素,减少环境影响。
    4. 应用案例与使用建议
    应用场景
    - 旁路电容:用于减少交流信号对直流电源的影响。
    - 滤波电容:平滑整流后的纹波电压。
    - 高频电路中的耦合与解耦:例如在高频放大器中。
    使用建议
    - 根据负载需求选择合适的额定电压和容值。
    - 确保散热良好以延长使用寿命。
    - 在高湿度环境中使用时需注意防潮处理。

    5. 兼容性和支持


    WIMA MKS 4 可与其他标准PCB组件兼容,如金属化聚酯膜电容器等。制造商提供详尽的技术文档和支持服务,帮助客户解决技术难题并优化设计方案。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致失效 | 加装散热片或降低电流负荷 |
    | 容量下降超出预期 | 更换更高品质的电容器 |
    | 泄漏电流过大 | 检查焊接质量或更换符合规格的产品 |

    7. 总结和推荐


    WIMA MKS 4 聚酯薄膜电容器以其优异的性能、广泛的适用性和高性价比成为众多电子工程师的理想选择。它不仅满足了大多数常规应用的需求,还通过创新的设计提高了耐用性和可靠性。综上所述,我们强烈推荐这款产品给需要高性能电容器的应用场合。
    若需进一步了解具体型号和技术细节,请参考附带的产品目录或联系技术支持团队获取更详细的资料。

MKS4F043306B00MSSD参数

参数
电容值 3.3μF
容差 ±20%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-AC 160V
额定电压-DC 250V
ESR-等效串联电阻 -
长*宽*高 31.5mm*11mm*21mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

MKS4F043306B00MSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKS4F043306B00MSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKS4F043306B00MSSD MKS4F043306B00MSSD数据手册

MKS4F043306B00MSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
