MKS4O141006G00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 1μF ±10% 涤纶,聚对苯二甲酸乙二醇酯 1KV 400V 通孔安装 31.5mm*17mm*29mm
供应商型号: AL-MKS4O141006G00KSSD
供应商: 海外现货
标准整包数: 1

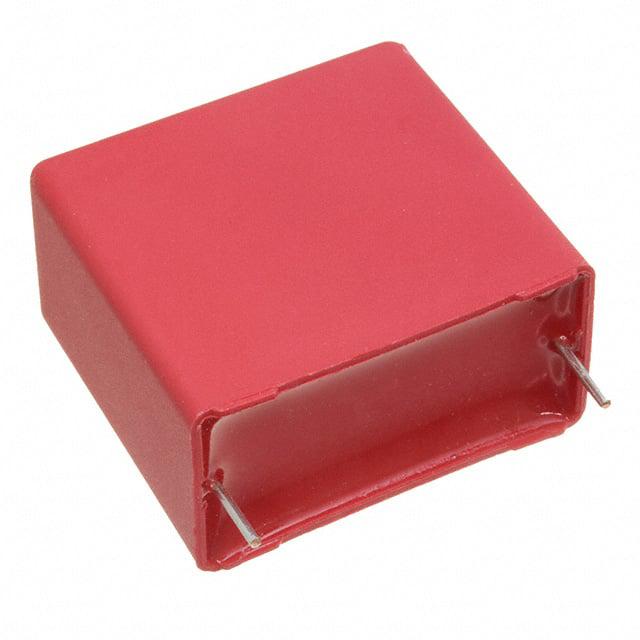

WIMA 薄膜电容 MKS4O141006G00KSSD

MKS4O141006G00KSSD概述

    # WIMA MKS 4 金属化聚酯电容器技术手册

    产品简介


    WIMA MKS 4 系列电容器是一种高性能的金属化聚酯(PET)电容器,广泛应用于直流电路中。这些电容器以其高体积电容比、自愈能力及符合RoHS 2011/65/EU标准而著称。它们适合用于旁路、隔离、耦合、去耦、平滑、定时等多种用途,非常适合在工业、通信和消费电子领域中使用。
    主要功能
    - 旁路:消除高频噪声。
    - 隔离:防止电流流动到非目标路径。
    - 耦合与去耦:实现信号或能量的有效传输。
    - 平滑:减少电压波动。
    - 定时:提供精确的时间延迟。
    应用领域
    - 工业控制
    - 通信设备
    - 消费电子产品
    - 医疗设备

    技术参数


    以下是WIMA MKS 4 的关键技术和性能参数:
    | 参数项 | 规格描述 |

    | 电容范围 | 1000 pF 至 680 mF |
    | 额定电压 | 50 VDC 至 2000 VDC |
    | 容差 | ±20%, ±10%, ±5% |
    | 操作温度范围 | Ur = 50 VDC: –55°C 至 +100°C
    Ur ≥ 63 VDC: –55°C 至 +125°C |
    | 绝缘电阻 | 根据特定额定电压和电容值,详见技术手册 |
    | 损耗因子(tanδ) | 1 kHz 时:
    ≤ 8 x 10^-3(<0.1 mF)
    ≤ 10 x 10^-3(≥ 0.1 mF)|
    10 kHz 时:
    ≤ 15 x 10^-3(<0.1 mF)
    ≤ 30 x 10^-3(≥ 0.1 mF)|
    | 最大脉冲上升时间 | 见产品规格表 |
    | 包装方式 | 袋装或带状(批量可达至15x26x31.5/PCM 27.5 mm) |

    产品特点和优势


    - 高体积电容比:占用空间小,适于紧凑设计。
    - 自愈功能:当电介质受到短时过压冲击时,能自动恢复绝缘性能。
    - 环境友好:符合RoHS标准,无有害物质。
    - 优异的热稳定性:在宽温范围内表现稳定。
    - 高可靠性和长寿命:使用寿命超过30万小时。

    应用案例和使用建议


    WIMA MKS 4 在多种场景下表现优异。例如,在开关电源中,可作为滤波电容器;在电机驱动电路中,用于隔离开关信号。
    使用建议
    - 确保选择适当的额定电压以避免过压损坏。
    - 将电容器安装在良好的散热环境中,以延长使用寿命。
    - 使用合适规格的引脚,确保良好的机械连接。

    兼容性和支持


    - 兼容性:WIMA MKS 4 可与其他常见的PCB组件配合使用。
    - 支持:制造商提供详尽的技术文档、样品测试支持和售后服务,帮助用户解决设计中的疑问。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后出现异常发热 | 检查是否超载,调整负载条件 |
    | 高频信号干扰未完全消除 | 调整电容器参数或增加额外滤波器 |
    | 脉冲响应不符合预期 | 确认电容器的额定电压是否匹配实际工作条件 |

    总结和推荐


    WIMA MKS 4 金属化聚酯电容器凭借其卓越的性能、广泛的适用性及严格的质量控制,成为众多领域的理想选择。其高可靠性、紧凑设计及环境友好特性使其在市场上具有强大的竞争力。我们强烈推荐在需要高性能电容器的应用中使用此产品。
    如果您正在寻找一种稳定、高效的电容器解决方案,WIMA MKS 4 将是您的最佳选择!

MKS4O141006G00KSSD参数

参数
电容值 1μF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-AC 400V
额定电压-DC 1KV
ESR-等效串联电阻 -
长*宽*高 31.5mm*17mm*29mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

MKS4O141006G00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKS4O141006G00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKS4O141006G00KSSD MKS4O141006G00KSSD数据手册

MKS4O141006G00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
