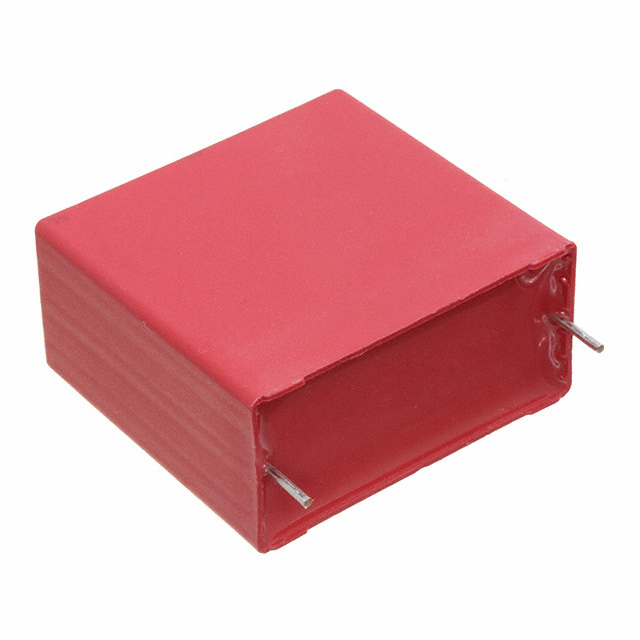

MKS4G051507G00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 15μF ±10% 涤纶,聚对苯二甲酸乙二醇酯 400V 200V 通孔安装 41.5mm*20mm*39.5mm
供应商型号: AL-MKS4G051507G00KSSD
供应商: 海外现货
标准整包数: 1
WIMA 薄膜电容 MKS4G051507G00KSSD

MKS4G051507G00KSSD概述

    # WIMA MKS 4 金属化聚酯电容器技术手册解析

    1. 产品简介


    WIMA MKS 4 系列是采用金属化聚酯(PET)薄膜制造的高性能电容器,适用于广泛的应用领域。其设计核心为高体积电容比和自愈特性,完全符合RoHS 2011/65/EU环保标准。这种电容器通常应用于直流电路,主要用于旁路、隔离、耦合与解耦、滤波、平滑、定时等功能。
    主要特性:
    - 电容范围:1000 pF 至 680 mF。
    - 额定电压范围:50 VDC 至 2000 VDC。
    - 工作温度范围广:–55°C 至 +125°C。
    - 良好的电气绝缘及低损耗特性。
    - 支持多种安装方式,适用于电子模块化设计。

    2. 技术参数


    以下是WIMA MKS 4的关键技术参数:
    | 参数名称 | 值 |

    | 电容范围 | 1000 pF 至 680 mF |
    | 额定电压 | 50 VDC、63 VDC、100 VDC、250 VDC、400 VDC、630 VDC、1000 VDC、1500 VDC、2000 VDC |
    | 耐温范围 | 50 VDC:–55°C 至 +100°C;63 VDC:–55°C 至 +125°C |
    | 绝缘电阻 | ≥ 5 x 10³ MΩ(1 min 测试) |
    | 最大脉冲上升时间 | 高压电容的耐脉冲能力 |
    | 温度稳定性 | ±20%、±10%、±5% 容差 |
    其他性能参数如失真因子(tan δ)和电压降额均清晰列出。

    3. 产品特点和优势


    - 高体积电容比:适用于紧凑型设计,节省PCB空间。
    - 自愈特性:当局部击穿发生时,可恢复至正常状态,提高可靠性。
    - 优异的电气性能:低介电损耗和稳定温度特性。
    - 宽工作温度范围:适应极端环境,确保长期运行可靠性。
    - RoHS合规性:绿色环保材料,符合国际环保要求。

    4. 应用案例和使用建议


    WIMA MKS 4 电容器在以下场景中表现尤为出色:
    - 电源设计:用于旁路和去耦电路,保证电源稳定性。
    - 通信设备:适合作为射频滤波器的组成部分。
    - 工业控制:在高电压及大电流环境中提供可靠支持。
    - 医疗电子:高精度定时和滤波需求的理想选择。
    使用建议:
    - 对于高电压场合,建议优先选择额定电压较高的型号,以延长使用寿命。
    - 在高频电路中,应关注电容器的温度漂移和损耗特性。

    5. 兼容性和支持


    WIMA MKS 4 可与大多数标准PCB布局兼容,具有灵活的包装选项,包括散装和带状包装。厂商提供详尽的技术文档和全方位客户支持,包括产品选型指导、测试数据和技术培训。

    6. 常见问题与解决方案


    - 问题:电容值不稳定
    解决方案:确认电容值是否在规定温度范围内波动,选择更高精度等级(如5%)的产品。

    - 问题:高温环境下绝缘性能下降
    解决方案:选用更高额定电压版本,并确保散热设计符合要求。

    7. 总结和推荐


    WIMA MKS 4 电容器凭借其卓越的性能和广泛的适用性,在电子元器件领域极具竞争力。无论是对成本敏感的小型项目还是对性能要求极高的工业应用,这款电容器都能胜任。强烈推荐此款产品作为直流电路的核心元件,尤其适合需要高效能和高可靠性的场合。

MKS4G051507G00KSSD参数

参数
电容值 15μF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-AC 200V
额定电压-DC 400V
ESR-等效串联电阻 -
长*宽*高 41.5mm*20mm*39.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

MKS4G051507G00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKS4G051507G00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKS4G051507G00KSSD MKS4G051507G00KSSD数据手册

MKS4G051507G00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
