首页  >  产品百科  >  FKP2D001501D00JSSD

FKP2D001501D00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 150pF ±5% 聚丙烯 100V 63V 通孔安装 7.2mm(长度)
供应商型号: 1005981
供应商: 海外现货
标准整包数: 10

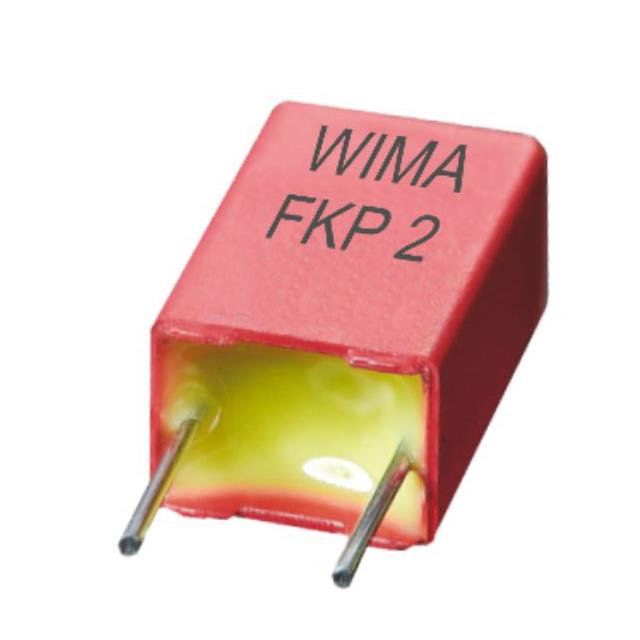

WIMA 薄膜电容 FKP2D001501D00JSSD

FKP2D001501D00JSSD概述

    WIMA FKP 2 Polypropylene Film/Foil Capacitors 技术手册

    1. 产品简介


    WIMA FKP 2 系列是一款适用于脉冲应用的聚丙烯(PP)薄膜/箔电容器。其基本特性包括极宽的电容范围(33 pF 至 0.033 μF),多样的额定电压选择(从 63 VDC 到 1000 VDC),并具备多种封装尺寸以适应不同的电路模块需求。这款电容器以其出色的频率响应特性和耐温特性而闻名,在高频和脉冲应用场合具有广泛应用。

    2. 技术参数


    - 电容范围:33 pF 至 0.033 μF
    - 额定电压:63 VDC, 100 VDC, 250 VDC, 400 VDC, 630 VDC, 800 VDC, 1000 VDC
    - 电容容差:±20%, ±10%, ±5%, ±2.5%,并提供精度更高的 ±2%, ±1.5%, 或 ±1%(特殊请求)
    - 工作温度范围:–55°C 至 +100°C
    - 绝缘电阻:在 +20°C 下 ≥ 3 x 10^5 MΩ
    - 测量电压:Ur = 63 V:Utest = 50 V/1 min;Ur ≥ 100 V:Utest = 100 V/1 min
    - 损耗因子:在 +20°C 下,1 kHz 频率下 ≤ 5 x 10^-4,10 kHz 下 ≤ 6 x 10^-4,100 kHz 下 ≤ 8 x 10^-4,1 MHz 下 ≤ 10 x 10^-4
    - 温度系数:–200 x 10^-6/+°C(典型值)

    3. 产品特点和优势


    - 脉冲应用结构:特别适合高频和脉冲电路的应用
    - 精确的容差控制:高达 ±2.5% 的精度(可选精度更高)
    - 低损耗因子:在多个频率下的低损耗因子保证了良好的电性能
    - 温度稳定性:负电容变化率随温度变化,确保更稳定的电性能
    - 低介电吸收:减少不必要的能量损失
    - 符合 RoHS 标准:环保无铅,满足欧盟 RoHS 指令

    4. 应用案例和使用建议


    - 采样保持:可用于高频信号的快速采样和保持,适用于模拟信号处理。
    - 定时电路:适合需要精确时间间隔的电路设计。
    - LC 滤波器:用于对信号进行滤波,提高信噪比。
    - 振荡电路:稳定可靠的频率产生。
    - 音频设备:用于音质优化,提升音效体验。
    使用建议:
    - 在选择具体型号时,根据应用电路的工作频率和要求的电容值选择合适的额定电压。
    - 脉冲应用时应注意峰值电压不超过电容器的最大额定电压,避免过压损坏。
    - 在安装过程中确保焊点牢固,避免焊接过程中的高温对电容器造成损害。

    5. 兼容性和支持


    - 本产品具有良好的兼容性,可以与多种电子电路模块配合使用。
    - WIMA 公司提供了详尽的技术支持和服务,包括产品测试报告、应用指南和技术文档下载。

    6. 常见问题与解决方案


    - 问题一:电容值不准确。
    - 解决方案:检查是否使用了正确的公差等级,并确保安装和使用过程符合规范。

    - 问题二:焊接过程中损坏。
    - 解决方案:遵循制造商提供的焊接温度曲线进行焊接,确保焊接过程控制得当。

    7. 总结和推荐


    综上所述,WIMA FKP 2 系列电容器以其卓越的性能、广泛的适用性和高可靠性,成为众多应用领域的理想选择。推荐在高频和脉冲电路中使用此产品,特别是在对电容值精确度和温度稳定性有较高要求的应用中。
    这篇文章全面介绍了 WIMA FKP 2 电容器的产品特性和应用场景,并给出了详细的使用建议和技术参数,希望可以帮助读者更好地理解和使用该产品。

FKP2D001501D00JSSD参数

参数
电容值 150pF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 63V
额定电压-DC 100V
长*宽*高 7.2mm(长度)
安装方式 通孔安装
包装方式 散装

FKP2D001501D00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP2D001501D00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP2D001501D00JSSD FKP2D001501D00JSSD数据手册

FKP2D001501D00JSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.473
100+ ¥ 1.2441
500+ ¥ 1.1147
2500+ ¥ 1.0948
6000+ ¥ 1.0749
12000+ ¥ 1.0749
60000+ ¥ 1.0749
120000+ ¥ 1.0749
库存: 5771
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 14.73
