MKP1T026806A00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 68nF ±10% 聚丙烯 27.5mm 1.6KV 650V 通孔安装 31.5mm*9mm*19mm
供应商型号: BN-MKP1T026806A00KSSD
供应商: 海外现货
标准整包数: 1

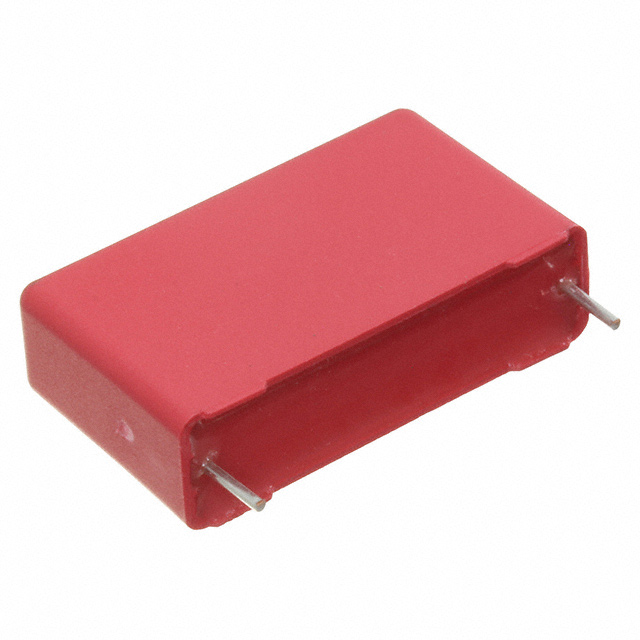

WIMA 薄膜电容 MKP1T026806A00KSSD

MKP1T026806A00KSSD概述

    WIMA MKP 10 聚丙烯薄膜电容器技术手册

    产品简介


    WIMA MKP 10 是一款适用于脉冲应用的聚丙烯(PP)薄膜电容器,具有双面金属化电极,适用于从7.5mm到52.5mm的PCB安装(PCM)。其电容范围从1000pF到47mF,额定电压范围为100VDC至3000VDC。这些电容器广泛应用于开关电源、电视和显示器、照明及音频视频设备等领域。

    技术参数


    - 介电常数吸收率:0.05%
    - 耐温等级:-55°C至+110°C
    - 绝缘电阻:C T 0.33 mF时≥1×10^5 MΩ,C T 0.33 mF时≥30,000 MΩ·s
    - 最大脉冲上升时间(TA<40°C):
    - 100VDC: 1250μs
    - 250VDC: 2300μs
    - 400VDC: 2300μs
    - 630VDC: 3500μs
    - 850VDC: 3500μs
    - 1000VDC: 7000μs
    - 1250VDC: 7000μs
    - 1600VDC: 11500μs
    - 2000VDC: 11500μs
    - 2500VDC: N/A
    - 3000VDC: N/A
    - 最大允许温度降额:
    - 直流电压:每度1.35%(自+85°C起)
    - 交流电压:每度1.35%(自+75°C起)
    - 最大操作寿命:300,000小时
    - 故障率:1 FIT(0.5 x Ur和40°C)

    产品特点和优势


    WIMA MKP 10 的主要特点包括:
    - 脉冲能力:专为脉冲应用设计。
    - 自愈合:能够自我修复,提高可靠性。
    - 低损耗因数:损耗非常小。
    - 负温度系数:温度变化对电容影响小。
    - 符合RoHS 2011/65/EU标准:环保材料。

    应用案例和使用建议


    - 开关电源:用于滤波和能量储存。
    - 电视和显示器:用于稳定输出电压。
    - 照明:用于电源滤波和能量储存。
    - 音频视频设备:用于平滑滤波和能量缓冲。
    使用建议:
    - 在高温环境中使用时,需要考虑温度降额。
    - 确保良好的散热以延长使用寿命。

    兼容性和支持


    WIMA MKP 10 可与其他符合标准的电子元件和设备兼容。制造商提供全面的技术支持和售后服务,以确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    - 问题1:如何计算温度降额?
    - 解决方法:从+85°C开始,每升高一度,直流电压下降1.35%,从+75°C开始,交流电压下降1.35%。
    - 问题2:如何选择合适的电容器?
    - 解决方法:根据所需的应用参数(如电压、电流、频率等)选择相应的型号。

    总结和推荐


    WIMA MKP 10 聚丙烯薄膜电容器是一款高性能、高可靠性的电容器产品,适用于多种应用场景。其独特的自愈合技术和低损耗因数使其在市场上具备强大的竞争力。强烈推荐给需要高精度和高可靠性的工程师和采购人员。

MKP1T026806A00KSSD参数

参数
电容值 68nF
容差 ±10%
介电材料 聚丙烯
引线间距 27.5mm
额定电压-DC 1.6KV
ESR-等效串联电阻 -
额定电压-AC 650V
长*宽*高 31.5mm*9mm*19mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

MKP1T026806A00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKP1T026806A00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKP1T026806A00KSSD MKP1T026806A00KSSD数据手册

MKP1T026806A00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
