MKS4D024702A00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 47nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 100V 63V 通孔安装 10mm*2.5mm*7mm
供应商型号: AL-MKS4D024702A00JSSD
供应商: 海外现货
标准整包数: 1

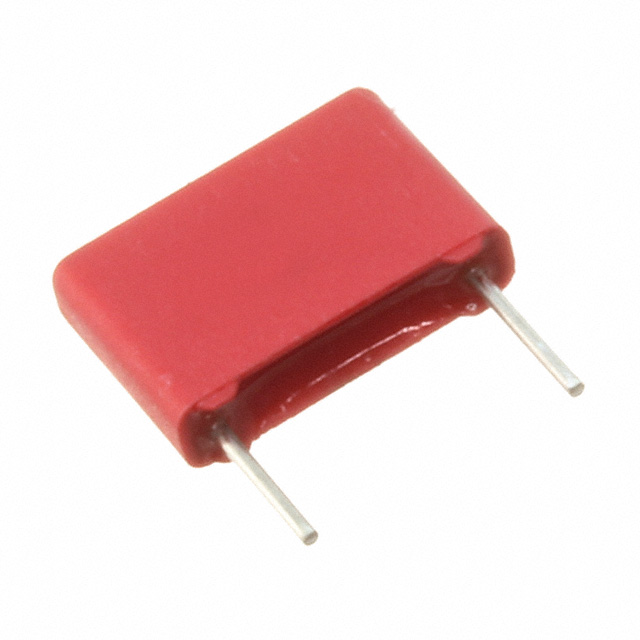

WIMA 薄膜电容 MKS4D024702A00JSSD

MKS4D024702A00JSSD概述

    高品质电子元器件产品技术手册:WIMA MKS 4 聚酯电容器

    产品简介


    WIMA MKS 4 是一款高性能聚酯薄膜电容器(Polyester Capacitors),其设计广泛适用于各种直流电路中的关键部件需求。它采用金属化聚对苯二甲酸乙二醇酯(PET)薄膜作为介质,结合真空蒸镀电极工艺,确保了高精度与稳定性。这款电容器体积小巧但容量大,具有高耐压性能和良好的自愈能力,尤其适用于需要高频稳定性的应用环境。
    主要功能:
    - 旁路(By-pass)
    - 阻隔(Blocking)
    - 耦合与解耦(Coupling & Decoupling)
    - 平滑滤波(Smoothing)
    - 定时控制(Timing)
    典型应用范围包括通用直流应用、信号处理、电源管理和工业控制等领域。

    技术参数


    | 参数 | 规格 |

    | 容量范围 | 1000 pF 至 680 mF |
    | 额定电压 | 50 VDC 至 2000 VDC |
    | 温度范围 | 50 VDC:-55°C 至 +100°C
    63 VDC:-55°C 至 +125°C |
    | 绝缘电阻 | ≥ 1.5 × 10⁴ MΩ·mF (100 VDC, 5000 秒) |
    | 损耗角正切值 (tanδ) | 1 kHz:≤ 8 × 10⁻³
    10 kHz:≤ 15 × 10⁻³ |
    | 尺寸(厚度、宽度、高度) | 2.5 mm 至 50 mm |
    | 包装方式 | 散装、卷带 |

    产品特点和优势


    1. 体积小巧且高容积比:WIMA MKS 4 的设计优化了电容器的体积与容量配比,能够在紧凑空间内实现高效的储能与过滤效果。
    2. 自愈能力:即使发生局部放电,电容器能够自我修复,从而延长使用寿命。
    3. RoHS 合规:满足欧盟环保法规要求,确保产品环保安全。
    4. 高可靠性:使用寿命长达 300,000 小时,适用于高要求的工业及商业场景。

    应用案例和使用建议


    WIMA MKS 4 在以下场景中得到广泛应用:
    1. 电源管理:如用于直流稳压电路中的旁路或滤波功能。
    2. 信号处理:高频电路中耦合与解耦需求。
    3. 定时电路:用于时间控制和脉冲信号整形。
    使用建议:
    - 根据负载电流和工作电压选择合适的额定电压与容量值。
    - 注意安装时避免机械应力,确保引脚焊接牢固以防止松动。
    - 配合高精度的测试仪器,定期检查绝缘电阻和损耗因子。

    兼容性和支持


    WIMA MKS 4 可与其他标准工业电子元件轻松兼容,适用于各种主流 PCB 设计。厂商提供详尽的技术支持,包括样品获取、应用指导和技术文档下载,帮助客户快速融入产品供应链。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量下降过快 | 确保工作温度不超出范围并改善散热条件。 |
    | 损耗因子增大 | 减少高频率工作条件下的负载电流。 |
    | 工作寿命不足 | 检查是否存在过压或高温运行状况,并调整设计。 |

    总结和推荐


    WIMA MKS 4 聚酯薄膜电容器以其卓越的性能和广泛的适用性成为许多行业首选的电子元器件之一。无论是对于高精度测量系统还是工业级设备,它都能提供稳定的电气性能与可靠的工作表现。强烈推荐此款电容器用于需要高效率和高可靠性的直流电路设计。
    如需更多技术支持或购买产品,请联系专业销售代表或访问 WIMA 官方网站。

MKS4D024702A00JSSD参数

参数
电容值 47nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 63V
额定电压-DC 100V
长*宽*高 10mm*2.5mm*7mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

MKS4D024702A00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKS4D024702A00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKS4D024702A00JSSD MKS4D024702A00JSSD数据手册
