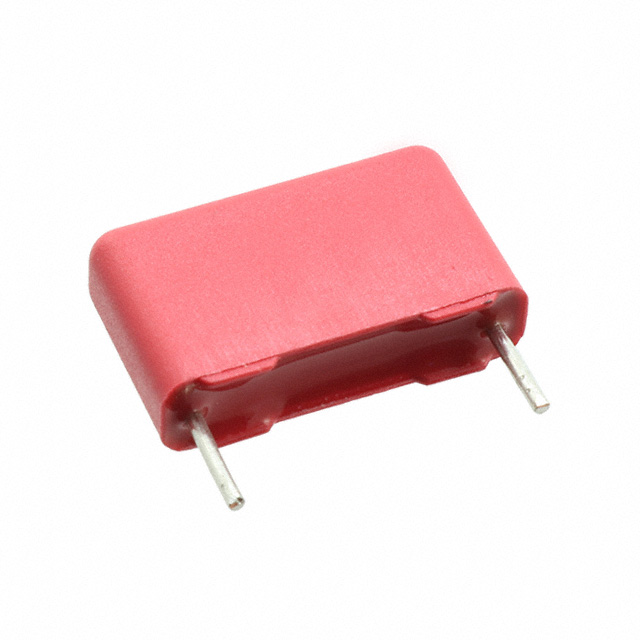

MKX2AW28204B00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 82nF ±10% 聚丙烯 630V 305V 通孔安装 18mm*5mm*11mm
供应商型号: AL-MKX2AW28204B00KSSD
供应商: 海外现货
标准整包数: 1
WIMA 薄膜电容 MKX2AW28204B00KSSD

MKX2AW28204B00KSSD概述


    产品简介


    WIMA MKP-X2 是一款高性能的金属化聚丙烯(Metallized Polypropylene, PP)类X2级RFI抑制电容器,主要用于电磁兼容(EMC)的应用场景。这些电容器在电路设计中广泛应用于相线与中性线之间的电容连接,符合国际电工委员会(IEC)标准IEC 60384-14。其额定电压为305 VAC,电容范围从1000 pF到10 mF,提供高可靠性、良好的干扰抑制能力和较低的等效串联电阻(ESR)。此外,WIMA MKP-X2符合欧盟RoHS 2011/65/EU环保指令,确保无铅且使用可回收材料制造。

    技术参数


    以下是WIMA MKP-X2的关键技术参数:
    | 参数 | 值 |

    | 额定电压 | 305 VAC |
    | 电容范围 | 1000 pF 至 10 mF |
    | 工作温度范围 | -55°C 至 +105°C |
    | 测量电压 | 100 V / 1分钟 |
    | 最大脉冲上升时间 | 100 V/us(2 x 305 VAC峰值电压对应432 V) |
    | 绝缘电阻 | ≥1.5 x 10^4 MΩ 或 ≥5000秒(MΩ·mF) |
    | 脉冲测试电压 | CT 1.0 mF:2260 VDC;Cθ 1.0 mF:1800 VDC |
    | 寿命可靠性 | ≥300,000 小时 |
    | 失效率 | ≤2 FIT(故障率公式见手册) |
    | 失效率单位 | FIT(每十亿小时的失效次数) |
    | 损耗因子(tanδ) | 在20°C时:1 kHz下<20 x 10^-4;10 kHz下<60 x 10^-4;100 kHz下<50 x 10^-4 |

    产品特点和优势


    - 自愈特性:具备可靠的安全自愈能力,当内部发生局部放电时能够迅速修复。
    - 卓越的干扰抑制:低等效串联电阻(ESR)和良好的衰减性能,能有效降低射频干扰。
    - 高安全性:满足IEC 60384-14标准,确保在恶劣环境下的稳定运行。
    - 绿色环保:无毒物质(如铅、镉、汞等),完全符合RoHS 2011/65/EU标准。
    - 宽泛的工作条件:能够在极端温度下(-55°C至+105°C)正常工作。
    - 多尺寸选择:提供多种外形和封装尺寸以适应不同应用场景。

    应用案例和使用建议


    典型应用场景
    1. RFI抑制:用于抑制电源线路中的射频干扰,满足EMC要求。
    2. 交流电路保护:在相线与中性线之间连接,保护电路免受过压冲击。
    3. 工业和家用电器:如洗衣机、空调、冰箱等,需要高可靠性的场合。
    使用建议
    - 在设计电路时,确保电容额定值与实际工作电压匹配,避免过压导致性能下降。
    - 若需更高的直流电压支持,请参考手册调整脉冲上升时间计算公式。
    - 定期检查产品周围的散热环境,确保温升不会超出规定范围。

    兼容性和支持


    WIMA MKP-X2与其他通过孔(Through-Hole)电容器具有良好的兼容性,可以无缝替换其他品牌同类产品。WIMA提供全面的技术支持服务,包括产品选型指导、定制化解决方案以及完善的售后服务体系。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 脉冲电压超过额定值 | 降低输入电压或调整脉冲波形,确保不超过允许的最大值。 |
    | 温度过高 | 改善电路板散热设计,增加散热片或优化布局。 |
    | 测试过程中绝缘电阻异常 | 确保测量仪器正确校准,或者检查是否达到规定的稳态测量时间。 |

    总结和推荐


    WIMA MKP-X2凭借其可靠的自愈特性、优越的抗干扰能力和广泛的适用性,在EMC领域占据领先地位。它不仅符合严格的国际标准,还提供了出色的性价比。对于需要高性能EMC解决方案的客户来说,这款产品是一个非常理想的选择。
    推荐指数:★★★★★
    如果您正在寻找一款高效、安全、环保且易于集成的电容器解决方案,WIMA MKP-X2无疑是一个值得信赖的选项。

MKX2AW28204B00KSSD参数

参数
电容值 82nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 305V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 18mm*5mm*11mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

MKX2AW28204B00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKX2AW28204B00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKX2AW28204B00KSSD MKX2AW28204B00KSSD数据手册

MKX2AW28204B00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
