首页  >  产品百科  >  FKP2D003301D00KSSD

FKP2D003301D00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 330pF ±10% 聚丙烯 100V 63V 通孔安装 7.2mm(长度)
供应商型号: AL-FKP2D003301D00KSSD
供应商: 海外现货
标准整包数: 1

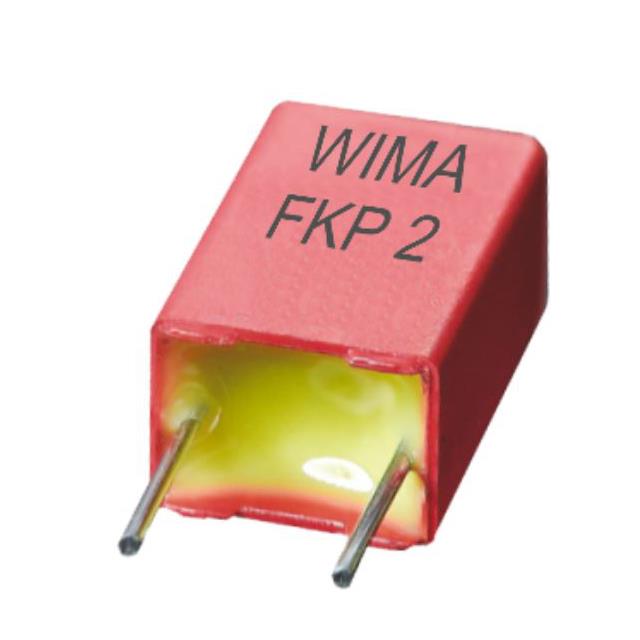

WIMA 薄膜电容 FKP2D003301D00KSSD

FKP2D003301D00KSSD概述


    产品简介


    产品名称: WIMA FKP 2 Polypropylene (PP) Film/Foil Capacitors
    产品类型: 薄膜电容器
    主要功能:
    - 高频应用
    - 脉冲应用
    - 储能与滤波
    应用领域:
    - 样本保持
    - 定时
    - LC滤波
    - 振荡电路
    - 音频设备
    - 其他高频率应用场景

    技术参数


    - 电容范围: 33 pF 至 0.033 μF(可根据需求提供E12值)
    - 额定电压: 63 VDC, 100 VDC, 250 VDC, 400 VDC, 630 VDC, 800 VDC, 1000 VDC
    - 电容精度: ±20%, ±10%, ±5%, ±2.5%(可根据需求提供±2%,±1.5%或±1%精度)
    - 工作温度范围: -55°C至+100°C
    - 测试规范: 符合IEC 60384-13
    - 绝缘电阻: ≥ 3 x 10^5 MΩ(在20°C下)
    - 介电损耗因子:
    - 在1 kHz时 ≤ 5 x 10^-4
    - 在10 kHz时 ≤ 6 x 10^-4
    - 在100 kHz时 ≤ 8 x 10^-4
    - 在1 MHz时 ≤ 10 x 10^-4
    - 温度系数: -200 x 10^-6 /+°C(典型值)

    产品特点和优势


    - 脉冲响应: 适合于脉冲应用
    - 高精度: 可达±2.5%(特殊情况下可提供更高精度±1%)
    - 低介电损耗: 介电损耗因子低
    - 温度稳定性: 负温度系数
    - 低介电吸收: 低介电吸收
    - 符合RoHS 2015/863/EU: 环保材料,无有害物质

    应用案例和使用建议


    应用案例
    - 音频设备: 音频放大器、滤波器、分频器
    - 高频通信设备: 发射机、接收机、调制解调器
    - 电源管理: 用于交流滤波和去耦电容
    使用建议
    - 在选择电容时,需考虑具体的工作频率和环境温度,以确保电容满足特定应用场景的需求。
    - 对于高脉冲电流应用,注意选择适当的封装尺寸和引脚布局以避免过热。
    - 在焊接过程中,要严格控制预热和焊接温度,以免损坏电容内部结构。

    兼容性和支持


    - 兼容性: 可以与其他薄膜电容器和相关电子元器件兼容使用。
    - 支持: 提供详尽的技术文档和客户支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问: 如何处理焊接过程中的温度问题?
    答: 根据具体材料(聚酯或聚丙烯)设定合适的焊接温度:预热温度最高为125°C(聚酯)或100°C(聚丙烯),焊接温度最高为135°C(聚酯)或110°C(聚丙烯)。
    2. 问: 为什么需要进行绝缘电阻测试?
    答: 绝缘电阻测试是验证电容长期稳定性的关键步骤,确保在不同条件下电容能够正常工作。
    3. 问: 如何判断电容的介电损耗因子是否合格?
    答: 通过测试介电损耗因子,并根据电容容量和频率变化趋势判断其是否符合规格要求。

    总结和推荐


    总体评价: WIMA FKP 2 是一款高质量的聚丙烯薄膜电容器,具有优异的温度稳定性、低介电损耗和高精度等特点,非常适合高频和脉冲应用。
    推荐使用: 强烈推荐用于各种高要求的应用场合,特别是高频通信设备、音频系统和电源管理设备中。由于其出色的性能和广泛的适用范围,它在众多行业中都有良好的市场前景。

FKP2D003301D00KSSD参数

参数
电容值 330pF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 63V
额定电压-DC 100V
长*宽*高 7.2mm(长度)
安装方式 通孔安装
包装方式 散装

FKP2D003301D00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP2D003301D00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP2D003301D00KSSD FKP2D003301D00KSSD数据手册

FKP2D003301D00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1181 ¥ 1.0005
库存: 11366
起订量: 4198 增量: 6000
交货地:
最小起订量为:1000
合计: ¥ 1000.5
直接购买
加入购物车
