MKS4G022203C00MSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 22nF ±20% 涤纶,聚对苯二甲酸乙二醇酯 400V 200V 通孔安装 13mm*4mm*9mm
供应商型号: 1928-1717-ND
供应商: Digi-Key
标准整包数: 1

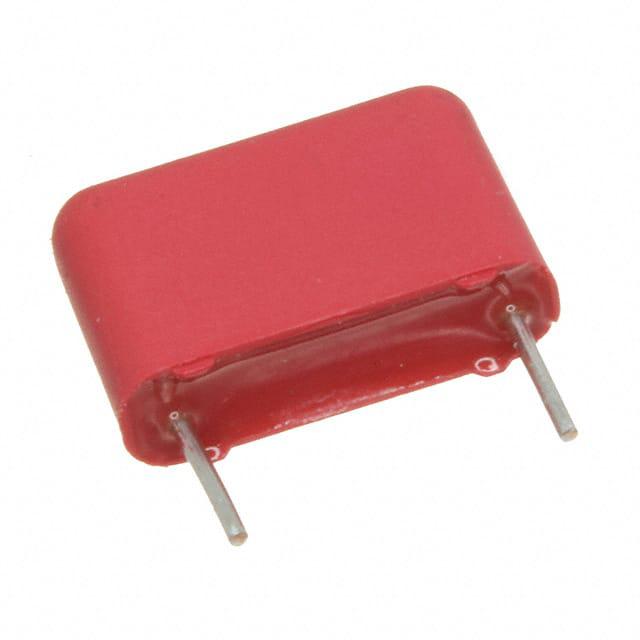

WIMA 薄膜电容 MKS4G022203C00MSSD

MKS4G022203C00MSSD概述


    产品简介


    WIMA MKS 4 系列金属化聚酯(PET)电容器是一种高性能电容解决方案,广泛应用于各类直流电路中。其核心材料为聚对苯二甲酸乙二醇酯(PET)薄膜,具有优异的电气绝缘性能和自愈能力。主要功能包括旁路、滤波、耦合、隔直及时间延迟等。适用于工业控制、电源设备、医疗电子、通信系统等多个领域的直流应用。

    技术参数


    以下是该电容器的关键技术规格:
    - 电容范围: 1000 pF 至 680 mF(E12值可根据需求提供)。
    - 额定电压: 50 VDC 至 2000 VDC。
    - 电容精度: ±5%,±10%,±20% 可选。
    - 工作温度范围:
    - 50 VDC: -55°C 至 +100°C;
    - ≥63 VDC: -55°C 至 +125°C。
    - 脉冲上升时间: 视具体型号而定(范围从10/100 µs到70/700 µs)。
    - 绝缘电阻: 测试条件下 ≥10³ MΩ·mF。
    - 损耗因子(tan δ): 于1 kHz、10 kHz 和 100 kHz 条件下分别为 8×10⁻³、15×10⁻³ 和 30×10⁻³。
    - 机械强度: 拉力测试 ≥10 N 或 ≥20 N(取决于引脚直径)。
    - 符合标准: RoHS 2011/65/EU 规范。

    产品特点和优势


    - 高体积比: 在较小尺寸内实现大容量,适配空间受限的应用场景。
    - 自愈功能: 通过内部电场分布自动修复局部损伤,提升使用寿命和可靠性。
    - 高可靠性: 经过严格的机械振动、冲击及低气压测试,确保产品能够在恶劣环境中稳定运行。
    - 环保设计: 符合RoHS标准,无铅焊接,适合绿色电子产品制造。

    应用案例和使用建议


    应用场景
    1. 滤波与平滑: 在开关电源中减少纹波噪声。
    2. 隔直与耦合: 实现交流信号传输时的隔断功能。
    3. 定时电路: 配合RC网络实现精确的时间延时功能。
    使用建议
    - 对于高温环境,优先选择耐温等级更高的型号。
    - 在高脉冲电流条件下使用时,确保电容器具备足够的脉冲耐受能力。
    - 根据额定电压和电容范围合理选型,避免因过压或过流导致的损坏。

    兼容性和支持


    WIMA MKS 4 系列电容器可广泛兼容各类标准电路板组件,且支持批量供应带状包装形式(如Tape and Reel),方便自动化生产线集成。制造商提供全面的技术支持,包括应用指导、样品测试及定制服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 确保散热设计,选用高温等级型号 |
    | 高频应用下损耗因子过大 | 调整电路结构以降低高频激励强度 |
    | 引脚松动引发接触不良 | 确认拉力测试是否达标并重新焊接引脚 |

    总结和推荐


    WIMA MKS 4 系列电容器凭借其卓越的电气性能、高可靠性和环保特性,成为电子工程领域的理想选择。它特别适合需要紧凑设计、高频率响应和苛刻工作条件的场合。总体而言,我们强烈推荐这款产品用于直流电路中关键位置的设计。

MKS4G022203C00MSSD参数

参数
电容值 22nF
容差 ±20%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-AC 200V
额定电压-DC 400V
ESR-等效串联电阻 -
长*宽*高 13mm*4mm*9mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

MKS4G022203C00MSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKS4G022203C00MSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKS4G022203C00MSSD MKS4G022203C00MSSD数据手册

MKS4G022203C00MSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.621 ¥ 5.2475
10+ $ 0.4152 ¥ 3.508
50+ $ 0.305 ¥ 2.5772
100+ $ 0.2667 ¥ 2.2316
500+ $ 0.2176 ¥ 1.8211
1000+ $ 0.2011 ¥ 1.683
3000+ $ 0.1793 ¥ 1.5006
6000+ $ 0.1679 ¥ 1.4048
库存: 8392
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.24
