MKS4C053306F00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 33μF ±10% 涤纶,聚对苯二甲酸乙二醇酯 63V 40V 通孔安装 31.5mm*15mm*26mm
供应商型号: 505-MKS4C053306F00KS
供应商: Mouser
标准整包数: 1

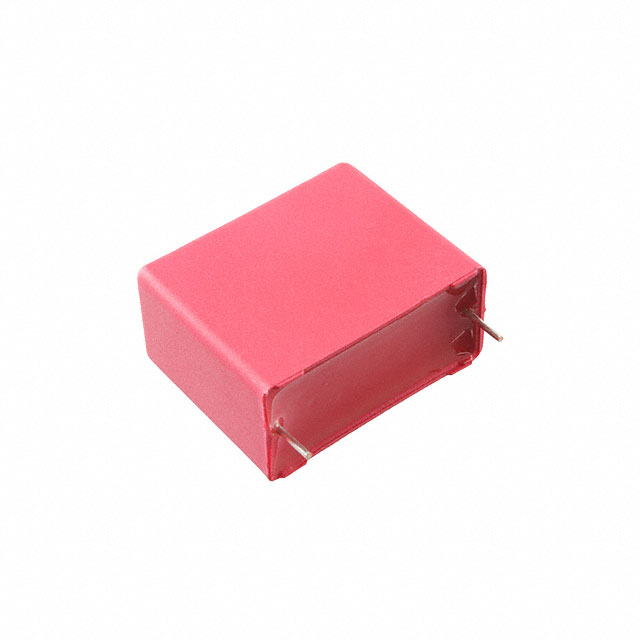

WIMA 薄膜电容 MKS4C053306F00KSSD

MKS4C053306F00KSSD概述

    # WIMA MKS 4 系列金属化聚酯电容器技术手册解读

    产品简介


    基本介绍
    WIMA MKS 4 系列电容器是一款高性能的金属化聚酯(PET)薄膜电容器,广泛应用于直流电路中。该系列电容器具有高体积容量比和自愈特性,符合RoHS 2011/65/EU标准,能够在严苛的工作环境中提供稳定可靠的性能。
    主要功能
    - 用于旁路、阻断、耦合与解耦、平滑、定时等一般直流电路应用。
    - 提供从1000 pF到680 mF的宽广容值范围。
    - 工作电压涵盖50 VDC至2000 VDC,满足多种电压需求。
    应用领域
    适用于工业控制、电力系统、通信设备、医疗仪器等领域。

    技术参数


    容量范围
    - 1000 pF 至 680 mF(E12值可根据需求定制)。
    额定电压
    - 50 VDC, 63 VDC, 100 VDC, 250 VDC, 400 VDC, 630 VDC, 1000 VDC, 1500 VDC, 2000 VDC。
    容差
    - ±20%, ±10%, ±5%。
    工作温度范围
    - Ur = 50 VDC: -55°C 至 +100°C
    - Ur ≥ 63 VDC: -55°C 至 +125°C。
    绝缘电阻
    | 测试条件 | 电压(V) | 最小绝缘电阻(MΩ × mF) |
    |
    | +20°C | 50 | 5 x 10³ |
    63 | 1 x 10⁴ |
    100 | 1.5 x 10⁴ |
    250 | 3 x 10⁴ |
    损耗因子(tanδ)
    | 测试频率 | 0.1 mF < C ≤ 1.0 mF | C > 1.0 mF |
    |
    | 1 kHz | ≤ 8 x 10⁻³ | ≤ 10 x 10⁻³ |
    | 10 kHz | ≤ 15 x 10⁻³ | 不适用 |
    | 100 kHz | ≤ 30 x 10⁻³ | 不适用 |
    最大脉冲上升时间
    | 容量范围(pF/mF) | 最大上升时间(μs) |

    | 1000...6800 | 70/700 |
    测试规格
    - 符合IEC 60384-2标准。
    - 脉冲测试:1.6 Ur,持续2秒。

    产品特点和优势


    特点
    - 高体积容量比,节省空间。
    - 自愈功能,提升可靠性。
    - 环境友好,符合RoHS规范。
    优势
    - 广泛的工作温度范围,适应恶劣环境。
    - 出色的绝缘性能和低损耗因子,确保高效能。
    - 多种容值和电压选项,满足多样化设计需求。

    应用案例和使用建议


    应用场景
    - 电源滤波。
    - 工业设备中的信号耦合与解耦。
    - 医疗设备中的高精度计时。
    使用建议
    - 在高电压下使用时,注意电压降额规则。
    - 配合其他电容器时,确保整体电路兼容性。

    兼容性和支持


    兼容性
    - 可与其他品牌电容器混用,但需注意参数匹配。
    - 支持标准PCB焊接工艺。
    厂商支持
    - 提供详尽的技术文档和支持服务。
    - 定制化解决方案可协商。

    常见问题与解决方案


    Q1: 温度范围超出规定值如何处理?
    A: 避免在极端温度下长期运行,可增加散热措施。
    Q2: 脉冲响应不佳如何优化?
    A: 确保正确选择型号,并考虑负载均衡设计。
    Q3: 使用中出现漏电流异常怎么办?
    A: 检查电路连接是否良好,必要时更换电容器。

    总结和推荐


    产品综合评估
    WIMA MKS 4 系列电容器凭借其卓越的性能参数和广泛的适用范围,在工业及消费级应用中表现优异。其高可靠性和低成本使其成为众多设计工程师的理想选择。
    推荐结论
    强烈推荐WIMA MKS 4 系列电容器用于需要高精度、高稳定性以及良好耐久性的应用场景。对于要求严格的项目,建议提前与厂商沟通定制化需求。

MKS4C053306F00KSSD参数

参数
电容值 33μF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-AC 40V
额定电压-DC 63V
ESR-等效串联电阻 -
长*宽*高 31.5mm*15mm*26mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

MKS4C053306F00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKS4C053306F00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKS4C053306F00KSSD MKS4C053306F00KSSD数据手册

MKS4C053306F00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.6375 ¥ 89.8869
10+ $ 7.007 ¥ 59.2092
50+ $ 5.8536 ¥ 49.4629
100+ $ 5.562 ¥ 46.9989
250+ $ 5.2185 ¥ 44.0963
500+ $ 4.9875 ¥ 42.1444
972+ $ 4.7775 ¥ 40.3699
库存: 380
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 89.88
