FKP1G022204D00MSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 22nF ±20% 聚丙烯 400V 250V 通孔安装 18mm*7mm*14mm
供应商型号: SEC-FKP1G022204D00MSSD
供应商: 海外现货
标准整包数: 1

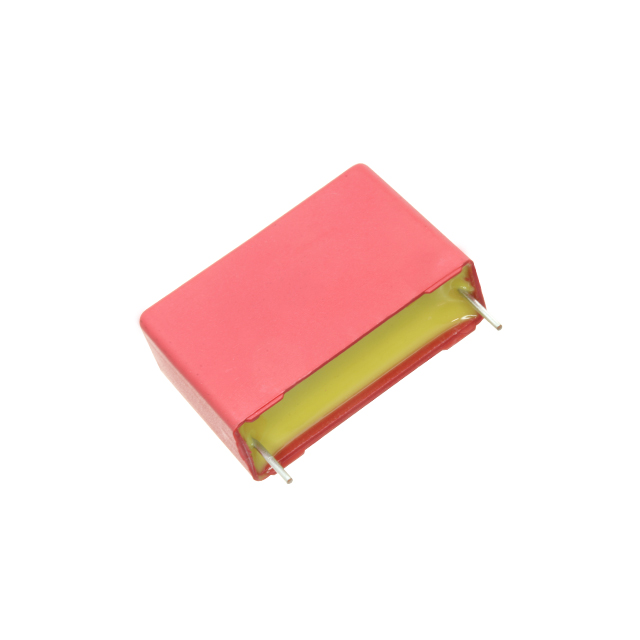

WIMA 薄膜电容 FKP1G022204D00MSSD

FKP1G022204D00MSSD概述


    产品简介


    WIMA FKP 1 系列是专为脉冲应用设计的聚丙烯(PP)电容器,具有金属箔电极和内部串联连接。这些电容器具有多种电容值和额定电压,适用于广泛的高脉冲和高频应用。

    技术参数


    - 电容范围:100 pF 至 4.7 mF
    - 额定电压:400 VDC 至 6000 VDC
    - 电气特性:
    - 极高的脉冲承受能力
    - 自愈功能
    - 内部串联连接
    - 非常低的损耗因子
    - 温度变化下负电容特性
    - 符合 RoHS 2011/65/EU 标准
    - 绝缘电阻:在 +20°C 下,电容 ≤0.1 mF 时 ≥1 × 10^5 MΩ;电容 >0.1 mF 时 ≥30000 秒 (MΩ × mF)
    - 测量电压:100 V/1 分钟
    - 电压降额:从 +85°C 开始每上升 1 K 降额 1.35%,对于交流电压,从 +75°C 开始
    - 可靠性:操作寿命 ≥300000 小时,失效率 ≤1 fit(在额定电压的 0.5 倍和 40°C 下)
    - 容差:±20%,±10%,±5%(其他容差根据特殊要求可提供)
    - 工作温度范围:-55°C 至 +100°C
    - 机械测试:拉力测试、振动测试、低气压测试、冲击测试
    - 封装:耐溶剂、阻燃塑料外壳,环氧树脂密封,符合 UL 94 V-0 标准

    产品特点和优势


    WIMA FKP 1 系列电容器具有以下几个显著特点和优势:
    - 极高脉冲承受能力:适用于高压和高频环境下的大电流脉冲应用。
    - 自愈功能:能够自我修复损坏,延长使用寿命。
    - 低损耗因子:提高了能效和热稳定性。
    - 内部串联连接:确保了更好的电气性能和稳定性。
    - 宽泛的工作温度范围:适用于极端环境条件。

    应用案例和使用建议


    应用案例
    1. 开关电源:在直流到直流转换器中,需要高耐压和快速响应的电容器来保证稳定的输出电压。
    2. 显示器:用于电视和显示器中的偏转系统,以精确控制图像显示。
    3. 电子镇流器:在灯具中,需要高可靠性且具备自愈功能的电容器来确保长寿命运行。
    使用建议
    - 在高温环境下使用时,需注意电压降额以保证安全操作。
    - 确保在安装过程中正确处理电容器引脚,以避免机械应力导致损坏。
    - 定期检查电容器的工作状态,尤其是长时间运行的应用场景。

    兼容性和支持


    WIMA FKP 1 系列电容器具有良好的兼容性,可以与多种电路板和设备配合使用。厂商提供详细的接线图和技术文档,以确保正确安装和使用。此外,公司还提供完善的售后服务和技术支持。

    常见问题与解决方案


    - 问题:电容器在高湿度环境下出现故障。
    - 解决方案:确保电容器周围环境干燥,必要时可以增加防潮措施。
    - 问题:电容器工作时温度过高。
    - 解决方案:检查散热系统是否正常工作,必要时增加散热片或冷却装置。
    - 问题:电容器响应速度慢。
    - 解决方案:确认电路设计是否合理,确保电容器接线正确无误。

    总结和推荐


    WIMA FKP 1 系列电容器是一款高品质、高性能的产品,适用于各种高脉冲和高频应用。其高可靠性、优异的电气特性和广泛的工作温度范围使其在市场上具有很高的竞争力。强烈推荐在高压和高频应用场景中使用这款电容器。

FKP1G022204D00MSSD参数

参数
电容值 22nF
容差 ±20%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 250V
额定电压-DC 400V
长*宽*高 18mm*7mm*14mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

FKP1G022204D00MSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP1G022204D00MSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP1G022204D00MSSD FKP1G022204D00MSSD数据手册

FKP1G022204D00MSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
