FKP2C021501I00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 15nF ±5% 聚丙烯 63V 40V 通孔安装 7.2mm*6.5mm*8mm
供应商型号: 505-FKP2C021501I00JS
供应商: Mouser
标准整包数: 1

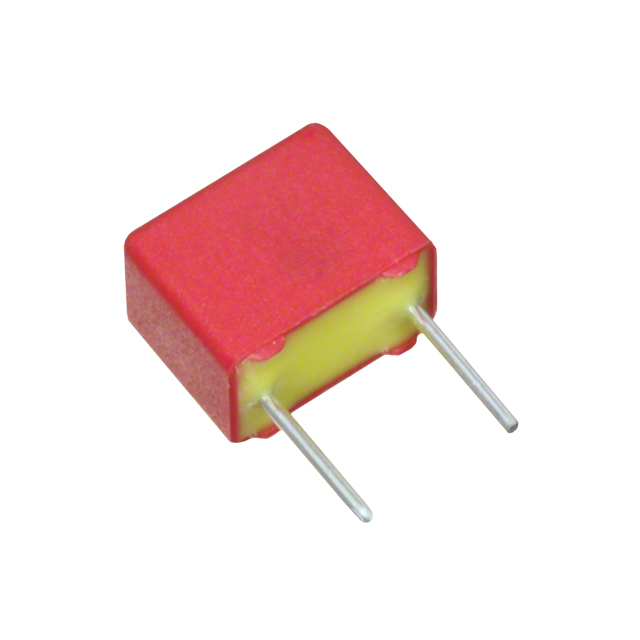

WIMA 薄膜电容 FKP2C021501I00JSSD

FKP2C021501I00JSSD概述


    产品简介


    WIMA FKP 2 和 WIMA FKP 4 薄膜电容器
    WIMA FKP 系列薄膜电容器适用于高频应用,包括采样和保持电路、定时电路、LC 滤波、振荡电路和音频设备等。该系列电容器采用聚丙烯(PP)薄膜作为介质材料,具有高耐压、低损耗和优异的温度稳定性等特点。

    技术参数


    | 参数 | 描述 |

    | 容量范围 | 33 pF 至 0.033 mF,可根据需求提供 E12 值 |
    | 额定电压 | 63 VDC, 100 VDC, 250 VDC, 400 VDC, 630 VDC, 800 VDC, 1000 VDC |
    | 容差 | ±10%, ±5%, ±2.5%(特殊需求可提供 ±2%, ±1.5%, ±1%) |
    | 工作温度范围 | -55°C 至 +100°C |
    | 绝缘电阻 | ≥ 5 x 10^5 MΩ(平均值:1 x 10^6 MΩ) |
    | 测量电压 | Ur ≤ 63 V: Utest = 50 V/1 min; Ur ≥ 100 V: Utest = 100 V/1 min |
    | 损耗因子 | tan δ |
    C ≤ 1000 pF: 1 kHz 时 ≤ 3 x 10^-4; 10 kHz 时 ≤ 3 x 10^-4; 100 kHz 时 ≤ 4 x 10^-4; 1 MHz 时 ≤ 10 x 10^-4 |
    1000 pF < C < 4700 pF: 1 kHz 时 ≤ 4 x 10^-4; 10 kHz 时 ≤ 4 x 10^-4; 100 kHz 时 ≤ 5 x 10^-4 |
    C > 4700 pF: 1 kHz 时 ≤ 4 x 10^-4; 10 kHz 时 ≤ 4 x 10^-4 |
    | 极化电压 | AC 电压:f ≥ 1000 Hz;1.4 x Urms + UDC ≤ Ur |
    | 电磁兼容性测试 | 符合 IEC 60384-13 和 EN 131800 标准 |

    产品特点和优势


    1. 脉冲耐受能力:设计上能够承受高频脉冲。
    2. 精度高:可达 ±2.5% 的容差(更高精度需特殊请求)。
    3. 低损耗:极低的损耗因子。
    4. 温度特性好:负温度系数,温度变化时容量变化小。
    5. 低介电吸收:良好的介电吸收性能。
    6. 环保:符合 RoHS 2002/95/EC 规定,无铅且不使用有害物质。

    应用案例和使用建议


    应用案例:
    - 采样和保持电路:适用于要求精确度较高的模拟信号处理系统。
    - 定时电路:用于时间延迟或频率控制。
    - LC 滤波:提高信号滤波效果。
    - 振荡电路:产生稳定的振荡信号。
    - 音频设备:提升音响系统的音质表现。
    使用建议:
    - 在高湿度环境下,建议增加防潮措施,如在电路板上喷涂防水涂层。
    - 使用过程中应注意散热,特别是在高负载下运行时,确保适当的通风条件。
    - 当连接到高频电路时,注意引线的布局以减少杂散电感。

    兼容性和支持


    - 兼容性:该电容器具有良好的互换性,适用于多种 PCB 设计和应用环境。
    - 支持和服务:制造商提供全面的技术支持和售后服务,包括产品质量保证和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量不稳定 | 检查连接和焊接点,确保良好的电气接触。 |
    | 高温下性能下降 | 检查散热设计,确保良好的热管理。 |
    | 安装后失效 | 仔细检查安装工艺,避免焊接过程中的过度加热。 |
    | 无法达到额定电压 | 检查电源和电路设计,确保符合额定电压要求。 |

    总结和推荐


    总结:WIMA FKP 2 和 WIMA FKP 4 电容器凭借其高精度、低损耗和优异的温度稳定性,成为高频应用中的首选产品。其独特的脉冲耐受能力和优秀的介电性能使其在各种复杂环境中表现出色。
    推荐:强烈推荐使用 WIMA FKP 系列电容器,尤其是在对精度和稳定性要求较高的应用场合,如高性能音频设备和高频信号处理系统。对于追求卓越质量和可靠性的工程师和设计师而言,这是最佳的选择。

FKP2C021501I00JSSD参数

参数
电容值 15nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 40V
额定电压-DC 63V
长*宽*高 7.2mm*6.5mm*8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKP2C021501I00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP2C021501I00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP2C021501I00JSSD FKP2C021501I00JSSD数据手册

FKP2C021501I00JSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7935 ¥ 6.7051
10+ $ 0.391 ¥ 3.304
100+ $ 0.3256 ¥ 2.7513
500+ $ 0.2462 ¥ 2.0807
1000+ $ 0.2408 ¥ 2.0351
2500+ $ 0.2095 ¥ 1.7704
5000+ $ 0.1955 ¥ 1.6518
10000+ $ 0.1743 ¥ 1.4728
25000+ $ 0.1712 ¥ 1.4462
库存: 4426
起订量: 1 增量: 1
