MKP1T013303C00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 3.3nF ±10% 聚丙烯 1.6KV 650V 通孔安装 13mm(长度)*134.9cm(高度)
供应商型号: AL-MKP1T013303C00KSSD
供应商: 海外现货
标准整包数: 1

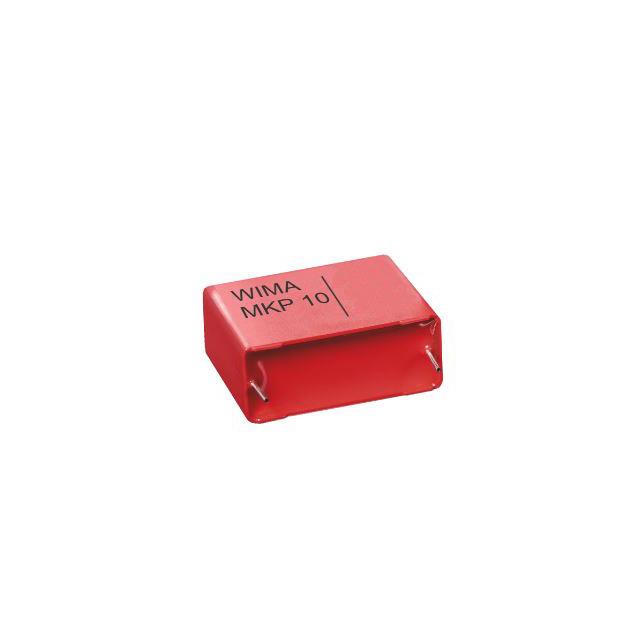

WIMA 薄膜电容 MKP1T013303C00KSSD

MKP1T013303C00KSSD概述

    WIMA MKP 10 聚丙烯电容器技术手册解析

    产品简介


    WIMA MKP 10 是一款专为脉冲应用设计的聚丙烯(PP)电容器,采用双面金属化电极和PCM(印刷电路模块)封装。其额定电压范围从100 VDC到3000 VDC,电容值覆盖从1000 pF到47 mF。这些电容器以其高可靠性、卓越的温度稳定性和低损耗因子而著称,广泛应用于开关电源、电视机和显示器、照明系统以及音频视频设备等领域。

    技术参数


    以下是WIMA MKP 10的主要技术参数:
    - 额定电压:100 VDC至3000 VDC
    - 电容范围:1000 pF至47 mF
    - 工作温度范围:–55°C 至 +110°C
    - 绝缘电阻:≥1 × 10⁵ MΩ (≤0.33 μF),≥30,000秒·MΩ·μF (≥0.33 μF)
    - 耐压测试:最大2500 VDC
    - 损耗因子:1 kHz时≤6 × 10⁻⁴,10 kHz时≤6 × 10⁻⁴,100 kHz时≤15 × 10⁻⁴
    - 封装尺寸:多种尺寸可选,具体见手册
    - 引脚拉力测试:≥10 N(直径≤0.8 mm),≥20 N(直径>0.8 mm)

    产品特点和优势


    WIMA MKP 10具备多项显著优势:
    - 脉冲能力:专为高能脉冲负载设计,适用于高频开关电路。
    - 自愈性能:在过电压情况下具有自修复功能,延长使用寿命。
    - 低损耗:典型损耗因子极低,适合高性能要求的应用。
    - 温度稳定性:负温度系数确保电容值随温度变化较小。
    - 环保合规:符合RoHS指令,无有害物质。

    应用案例和使用建议


    WIMA MKP 10常用于以下场景:
    - 开关电源中的滤波和储能
    - 显示设备的同步和去耦
    - 照明系统的功率因数校正
    - 音频/视频设备的旁路和耦合
    建议在选择时根据具体应用需求匹配合适的电压等级和电容值,并确保良好的散热设计以维持最佳性能。

    兼容性和支持


    该产品与多种电子设备兼容,尤其是那些需要高电压和大容量电容的应用。制造商提供全面的技术支持和售后服务,包括详细的文档和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 损耗增加 | 检查周围温度是否超出工作范围 |
    | 引脚松动 | 确保安装牢固,必要时重新焊接 |
    | 性能下降 | 更换老化的电容器 |

    总结和推荐


    总体而言,WIMA MKP 10是一款性能优异、可靠性高的聚丙烯电容器,非常适合对电容值和工作条件有严格要求的应用场景。强烈推荐给需要高性能电容器的工程师和技术人员。

MKP1T013303C00KSSD参数

参数
电容值 3.3nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 650V
额定电压-DC 1.6KV
长*宽*高 13mm(长度)*134.9cm(高度)
安装方式 通孔安装
包装方式 散装
