FKP1J026806B00JSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 68nF ±5% 聚丙烯,金属化 630V 400V 通孔安装 31.5mm*11mm*21mm
供应商型号: AL-FKP1J026806B00JSSD
供应商: 海外现货
标准整包数: 1

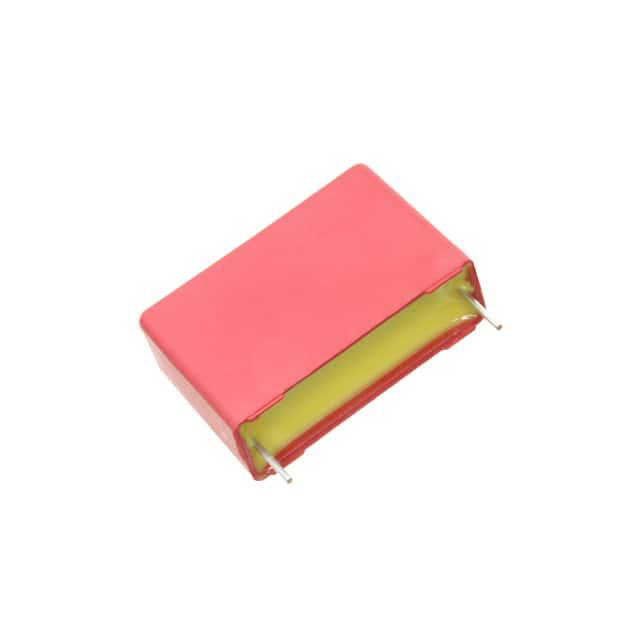

WIMA 薄膜电容 FKP1J026806B00JSSD

FKP1J026806B00JSSD概述

    # WIMA FKP 1 系列聚丙烯电容器技术手册解读

    1. 产品简介


    WIMA FKP 1 系列聚丙烯(PP)电容器专为脉冲应用设计,采用金属箔电极和内部串联连接,广泛应用于高脉冲和高频领域。其卓越的电气性能使其适用于开关电源、变频器、显示器偏转系统以及电子镇流器等设备。
    主要特点:
    - 介质:聚丙烯(PP)薄膜
    - 极片:铝箔和双面金属化塑料膜
    - 额定电压范围:400 VDC 至 6000 VDC
    - 容量范围:100 pF 至 4.7 mF

    2. 技术参数


    以下是 WIMA FKP 1 系列电容器的技术规格和关键参数:
    | 参数 | 值 |

    | 额定电压 | 400 VDC 至 6000 VDC |
    | 容量范围 | 100 pF 至 4.7 mF |
    | 温度范围 | –55°C 至 +100°C |
    | 失效率 | ≤1 fit(每百万小时内失效少于1次)|
    | 绝缘电阻 | ≥1 × 10⁵ MΩ @ +20°C |
    | 损耗因子(tan δ) | @ 1 kHz: ≤0.0005 |
    | 脉冲上升时间(最大值) | 视具体型号而定 |
    | 兼容性 | 符合 RoHS 2011/65/EU 标准 |

    3. 产品特点和优势


    WIMA FKP 1 系列电容器具有以下显著特点和优势:
    - 自愈能力:当电容器因过压导致击穿时,其自愈功能可以快速修复缺陷,提高可靠性。
    - 低损耗因子:相比其他类型电容器,其能量损耗更低,特别适合高频应用。
    - 宽温度适应性:能够在极端温度条件下保持稳定的性能表现。
    - 高脉冲耐受能力:特别适合要求高脉冲承受能力的应用场景。
    这些特性使得 WIMA FKP 1 系列电容器在市场上具有显著的竞争优势,广泛应用于工业控制、通信和消费电子等领域。

    4. 应用案例和使用建议


    应用场景:
    - 开关电源:用于稳定电源输入端的高压滤波。
    - 变频器:在功率模块中用于无功补偿和电能质量改善。
    - 显示器偏转系统:提供快速响应和精确的电容支持。
    - 电子镇流器:用于高效的荧光灯驱动。
    使用建议:
    - 在高温环境下使用时,需根据额定电压降额曲线合理选择型号,以确保安全运行。
    - 建议定期进行电气测试,监测电容器的绝缘电阻和损耗因子变化,及时发现潜在故障。

    5. 兼容性和支持


    WIMA FKP 1 系列电容器与其他标准插件式电路板兼容,可通过多种封装形式集成到现有设计中。WIMA 提供全面的技术支持和售后服务,包括现场调试、维修服务及长期供货保障。

    6. 常见问题与解决方案


    问题 1:电容器出现异常发热
    解决方案:检查工作电压是否超过额定值,确认周围散热条件良好。若问题持续存在,可考虑更换更大尺寸或更高额定电压的产品。
    问题 2:电容器失效
    解决方案:检查是否存在过压或浪涌现象。安装时请确保正确连接极性,并加装保护电路如保险丝或压敏电阻。

    7. 总结和推荐


    综上所述,WIMA FKP 1 系列聚丙烯电容器以其出色的性能、可靠的品质以及广泛的适用性成为众多电子工程师的理想选择。特别是其卓越的自愈能力和对极端环境的良好适应性,在高要求的应用场景中表现出色。强烈推荐在需要高性能电容解决方案的设计项目中优先选用该系列产品。

FKP1J026806B00JSSD参数

参数
电容值 68nF
容差 ±5%
介电材料 聚丙烯,金属化
额定电压-AC 400V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 31.5mm*11mm*21mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKP1J026806B00JSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKP1J026806B00JSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKP1J026806B00JSSD FKP1J026806B00JSSD数据手册

FKP1J026806B00JSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
