MKS4O132205G00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 220nF ±10% 涤纶,聚对苯二甲酸乙二醇酯 1KV 400V 通孔安装 26.5mm*10.5mm*19mm
供应商型号: 505-MKS4O132205G00KS
供应商: Mouser
标准整包数: 1

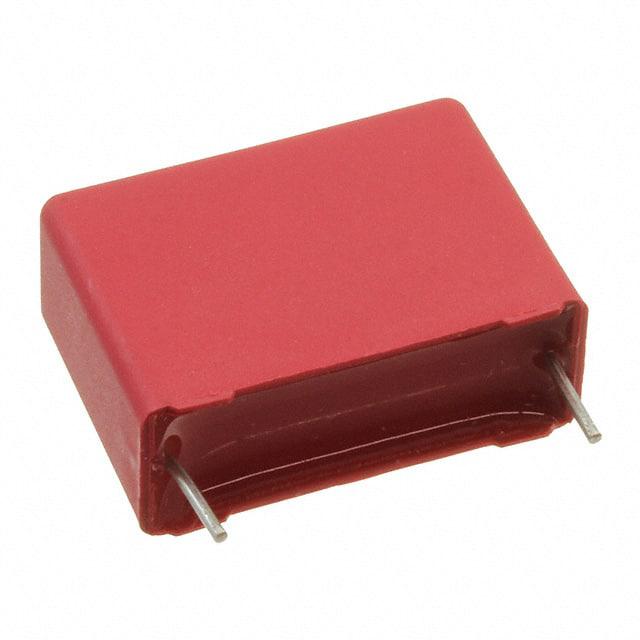

WIMA 薄膜电容 MKS4O132205G00KSSD

MKS4O132205G00KSSD概述

    # WIMA MKS 4 聚酯薄膜电容器技术手册解析

    产品简介


    WIMA MKS 4 是一款高性能聚酯(PET)薄膜电容器,专为广泛的应用场景设计,采用金属化电极和聚对苯二甲酸乙二醇酯(PET)作为介质。产品具有高体积/容量比、自愈能力,并符合RoHS环保要求,适用于广泛的直流应用,如旁路、阻隔、耦合/去耦、平滑滤波及定时电路等。其封装形式多样,支持高达2000VDC的额定电压范围和从1000pF到680mF的宽泛电容值。

    技术参数


    以下是该产品的主要技术参数:
    - 电容范围:1000pF至680mF(E12序列值可根据需求定制)。
    - 额定电压:50VDC、63VDC、100VDC、250VDC、400VDC、630VDC、1000VDC、1500VDC、2000VDC。
    - 电容公差:±20%、±10%、±5%。
    - 工作温度范围:
    - 小于50VDC:–55°C至+100°C。
    - 大于等于63VDC:–55°C至+125°C。
    - 绝缘电阻(+20°C时):根据电容值不同,具体为数千兆欧姆,测试时间可达5000秒。
    - 损耗角正切(tanδ):在1kHz频率下为0.8%,100kHz时最高可达3%。
    - 机械测试:
    - 拉力测试:针对引脚直径≤0.8mm的部件需承受10N拉力,大于0.8mm则需20N。
    - 振动测试:频率范围10Hz~2000Hz,振幅0.75mm或加速度10g。
    - 冲击测试:4000次冲击,峰值加速度达390m/s²。
    - 电压降额:每升高1K需降低额定电压的1.25%。

    产品特点和优势


    - 高可靠性:使用寿命长达30万小时,在125°C环境下允许运行1000小时。
    - 自愈性能:可自动修复小范围损坏。
    - 环保设计:符合RoHS 2011/65/EU标准。
    - 广泛的工业适用性:广泛应用于电力系统、通讯设备、医疗仪器等领域。

    应用案例和使用建议


    典型应用
    - 旁路:用于消除电源噪声干扰。
    - 阻隔:隔离交流信号与直流信号。
    - 耦合/去耦:实现电路间能量传递与隔离。
    - 平滑滤波:稳定电压输出。
    - 定时:用于构建定时电路。
    使用建议
    - 确保工作电压不超过额定电压的1.4倍(有效值),以避免过压损害。
    - 在高温环境中应考虑适当降额使用。
    - 针对高频应用,优先选择更低的tanδ值型号。

    兼容性和支持


    - 兼容性:与其他主流接线端子和焊接工艺兼容,可直接集成到PCB板上。
    - 支持服务:提供详细的尺寸数据和技术文档下载,涵盖全面的设计指导和售后支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量精度不足 | 检查是否选择了正确的公差等级(如±5%)。|
    | 工作温度超出范围 | 增加散热措施或更换耐温更高的型号。 |
    | 焊接后接触不良 | 确认引脚焊接质量,检查焊接工艺参数。 |

    总结和推荐


    综合评估
    WIMA MKS 4 聚酯薄膜电容器以其卓越的电气特性和可靠性,在多个领域展现出了显著的竞争优势。它提供了广泛的电容范围和电压选项,适合复杂多变的应用场景。
    推荐结论
    强烈推荐WIMA MKS 4用于需要高可靠性和高性能的工业项目中。尤其适合在苛刻环境下工作的电源模块、医疗设备及通信基础设施等关键领域。

MKS4O132205G00KSSD参数

参数
电容值 220nF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 400V
额定电压-DC 1KV
长*宽*高 26.5mm*10.5mm*19mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

MKS4O132205G00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKS4O132205G00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKS4O132205G00KSSD MKS4O132205G00KSSD数据手册

MKS4O132205G00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
