FKS3D022202B00MSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 22nF ±20% 涤纶,聚对苯二甲酸乙二醇酯 100V 63V 通孔安装 10mm*3mm*8.5mm
供应商型号: AL-FKS3D022202B00MSSD
供应商: 海外现货
标准整包数: 1

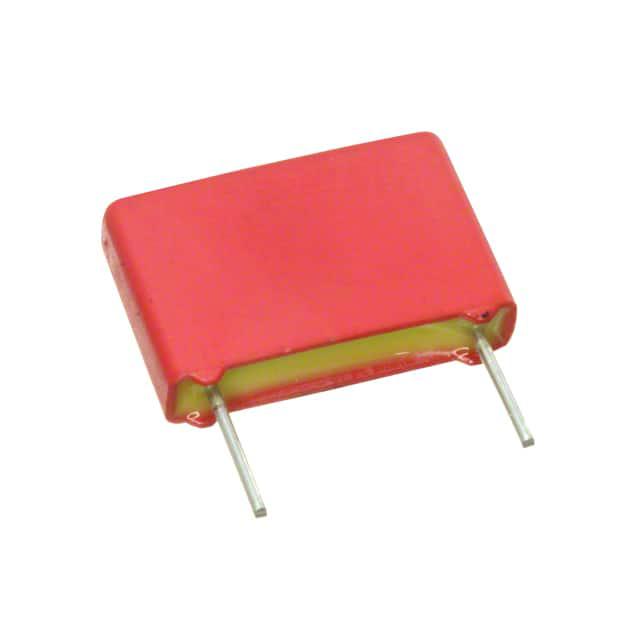

WIMA 薄膜电容 FKS3D022202B00MSSD

FKS3D022202B00MSSD概述


    产品简介


    产品名称:WIMA FKS 3 聚酯薄膜电容器
    WIMA FKS 3 系列聚酯薄膜电容器专为脉冲应用设计,适用于多种直流应用,如耦合、解耦等。其核心材质为聚对苯二甲酸乙二醇酯(PET)薄膜和金属箔电极,具有出色的耐用性和稳定性,广泛应用于工业控制、通信设备、电源系统等领域。

    技术参数


    | 参数类别 | 具体参数 |

    | 类型 | 聚酯薄膜电容器 |
    | 电容范围 | 1000 pF 至 0.22 mF |
    | 额定电压 | 100 VDC 至 630 VDC |
    | 额定电流 | 符合 IEC 60384-11 |
    | 绝缘电阻 | ≥1 × 10⁵ MΩ @ +20°C |
    | 测量电压 | 100 V/1 min |
    | 测试电压 | 2Ur,持续 2 秒 |
    | 最大脉冲上升时间 | ≤1000 V/μs |
    | 耗散因数(tan δ) | 1 kHz:7 × 10⁻³
    10 kHz:15 × 10⁻³
    100 kHz:20 × 10⁻³ |
    | 温度范围 | 工作温度:-55°C 至 +100°C |
    | 可靠性 | 寿命 ≥300,000 小时
    失效率 ≤5 fit @ 40°C |

    产品特点和优势


    1. 高可靠性:使用寿命长达 300,000 小时,符合严格的工业标准。
    2. 环保材料:完全符合 RoHS 2011/65/EU 标准,不含铅、汞等有害物质。
    3. 宽广的应用范围:支持高达 630 VDC 的额定电压,适合多种高压应用。
    4. 脉冲处理能力强:最大脉冲上升时间为 1000 V/μs,适应快速变化的信号。
    5. 卓越的耐热性:在极端环境下仍能保持稳定的电气性能。

    应用案例和使用建议


    应用案例
    - 工业控制:用于高频电路中的滤波和耦合。
    - 通信设备:支持通信系统中大电流、高频信号的稳定传输。
    - 医疗设备:满足精密医疗仪器对高可靠性和安全性要求。
    使用建议
    - 焊接温度控制:焊接过程中,确保内部温度不超过 125°C(聚酯),避免高温损坏。
    - 合理布局:在电路板上安装时,确保引脚间距符合规范,防止短路。
    - 温度管理:在高温环境下工作时,应采取散热措施以延长寿命。

    兼容性和支持


    - 兼容性:WIMA FKS 3 可与大多数标准电路板和设备兼容,支持自动插件装配工艺。
    - 支持服务:提供全面的技术文档、样品测试及技术支持服务,确保客户顺利部署。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致电容器失效 | 检查电路布局并增加散热装置。 |
    | 脉冲响应速度慢 | 检查电路设计是否匹配电容器规格。 |
    | 电容器过早失效 | 确认焊接温度符合要求,避免超温焊接。 |

    总结和推荐


    WIMA FKS 3 聚酯薄膜电容器凭借其卓越的电气性能、可靠的耐用性以及绿色环保的设计,在工业和消费类电子领域表现出色。其在高温、高脉冲环境下的稳定表现使其成为高性能应用的理想选择。对于需要高性能、高可靠性的客户,强烈推荐选用此产品。
    推荐指数:★★★★★

FKS3D022202B00MSSD参数

参数
电容值 22nF
容差 ±20%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 63V
额定电压-DC 100V
长*宽*高 10mm*3mm*8.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKS3D022202B00MSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKS3D022202B00MSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKS3D022202B00MSSD FKS3D022202B00MSSD数据手册

FKS3D022202B00MSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
